Теоретическая часть
Основное внешнее отличие Ice Hammer IH-Thor от Thermalright SilverArrow IB-E – ширина радиатора, что больше относится к такой характеристике как совместимость СО. В свою очередь такое различие в габаритах приводит к появлению более серьезных отличий в технических характеристиках радиаторов.
Первым из них являются широкие секции, а также большая площадь рассеивания Ice Hammer IH-Thor. С другой стороны, в конструкции Thermalright SilverArrow IB-E больше тепловых трубок, следовательно, скорость передачи тепла в теории должна быть выше.
Не менее важную роль играет и разное расстояние между секциями, можно предположить, что при использовании одного вентилятора продукт Ice Hammer будет уступать. Ведь вентилятор не будет достаточно эффективно отводить горячий воздух от секции из-за большого расстояния между крыльчаткой и стенкой радиатора.
реклама

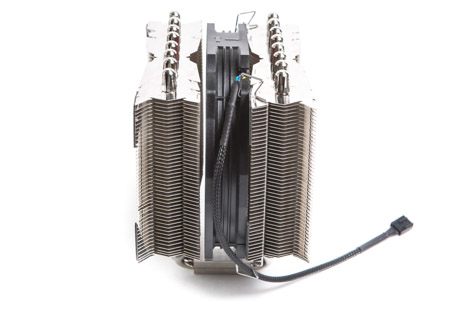

В процессе измерений радиаторы будут протестированы с одним вентилятором, установленным между секциями. При подобной установке у вертушки может возникнуть проблема с забором холодного воздуха. Получается так, что горячий воздух будет забираться с первой секции, и им же будет обдуваться вторая.
Эффективность охлаждения в таком режиме будет зависеть от производительности конкретной модели вентилятора, но в целом подобный режим является пригодным для эксплуатации.

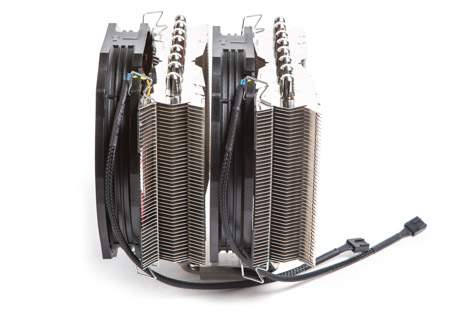

Разумеется, далее количество используемых вертушек будет увеличено до двух. Это уже стандартный режим для двухсекционного радиатора.

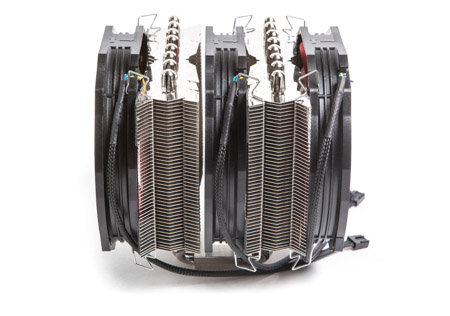

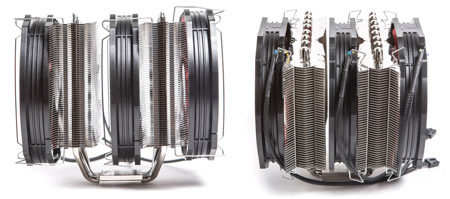

И, наконец, последним режимом тестирования будет проверка радиаторов с тремя вентиляторами. Теоретически при таком использовании следует ожидать повышения уровня шума, но, с другой стороны, на низких оборотах это может обеспечить лучший продув секций. Так, станет ли третий лишним?

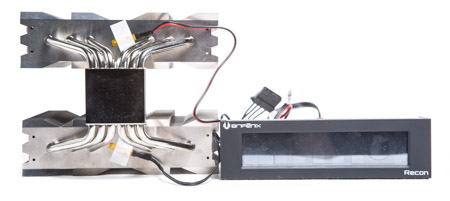

Дополнительно к нижним пластинам двух секций радиатора приклеен термодатчик для измерения температур соответствующих секций. Цель этого – создание более полного представления о производительности системы охлаждения в разных режимах.
реклама
Поскольку разбирать стенд, присоединяя к нему дополнительные термодатчики, занятие весьма утомительное, в ходе испытаний будет использоваться реобас BitFenix Recon.

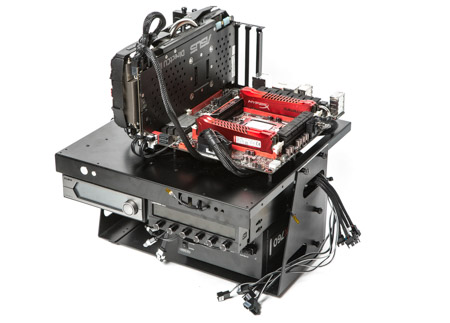

Тестовый стенд, методика тестирования и ПО
Конфигурация:
- Материнская плата: ASUS Rampage IV Gene, LGA 2011, X79, mATX, BIOS 4903;
- Процессор: Intel Core i7-4960X, 6/12 4.0 ГГц, 1.17 В;
- Система охлаждения процессора:
- Thermalright SilverArrow IB-E;
- Ice Hammer IH-Thor;
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: Kingston KHX24C11T3K2/16X, 4 x 8 Гбайт, 2400 МГц, 11-13-14-32 t1;
- Видеокарта: ASUS GeForce GTX 780 DirectCU II 3 Гбайта;
- Накопитель SSD: OCZ Vertex 3, 60 Гбайт;
- Блок питания: Corsair AX760, 760 Ватт, 80Plus Platinum (терморегулируемый вентилятор);
- Реобас:
- Lamptron FC5 V3;
- Zalman ZM-MFC3 (управление PWM вентиляторами, мониторинг энергопотребления);
- Корпус: открытый стенд Lian Li PC-T60B (модернизированный).
В составе тестового стенда используется блок питания Corsair AX760 мощностью 760 Ватт с сертификатом качества 80Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 450 Ватт. В процессе тестирования вентилятор Corsair AX760 оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
Методика тестирования и ПО
Нагрев процессора происходил при помощи программы LinX 0.6.5 с объемом задачи 16 330 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).

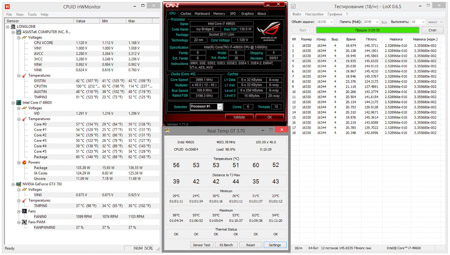

За мониторинг системы отвечали:
- RealTemp GT 3.70;
- CPU-Z v1.71.0;
- CPUID HWMonitor 1.25.
Для наглядности используемые программы объединены в таблицу:
|
|
Нагрев CPU |
|
Мониторинг температуры CPU |
|
Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU |
CPU-Z v1.71.0 |
Исследование возможностей собранных систем охлаждения проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~55%.
реклама

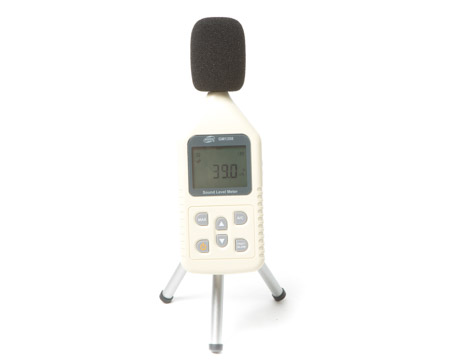

Измерение уровня шума проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБ) с расстояния 20 см от ротора вентилятора. Уровень шума в помещении – 35-36 дБ. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, в которых будет проходить тестирование.
- 35-36 дБ – режим абсолютно бесшумной работы.
- 39-40 дБ – режим низкого уровня шума, приемлемый для комфортной работы. В корпусе с хорошей шумоизоляцией или просто в нормальном корпусе работа СО не будет слышна.
- 42-44 дБ – режим нормального уровня шума, приемлемый для работы.
- 48-49 дБ – режим высокого уровня шума, мало подходящий для комфортной работы.
- 50 дБ и выше – режим очень высокого уровня шума и максимальной производительности. Подойдет, когда нужен результат, невзирая на уровень дБ.
Для управления оборотами вентиляторов использовался контроллер Lamptron FC5 V3, регулировка уровня тока на канал от 0-12 В, ограничение мощности на канал 30 Вт. Для управления вентиляторами с функцией PWM и мониторинга энергопотребления был взят реобас Zalman ZM-MFC3.
Уровень потребляемого электричества
Для разминки приведу замеры энергопотребления системы от розетки до блока питания, которые снимались при помощи контроллера Zalman ZM-MFC3. Максимальные значения были получены при нагрузке процессора программой LinX 0.6.5.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
