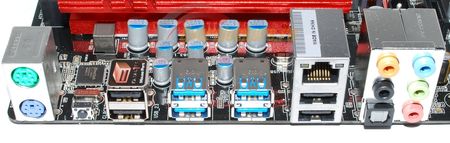

Задняя интерфейсная панель
Здесь мы обнаружим довольно богатый набор различных разъемов:
- Два разъема PS/2 для подключения мыши и клавиатуры;
- Кнопка сброса настроек BIOS к значениям по умолчанию;
- Два USB 2.0/1.1;
- Четыре USB 3.0/2.0/1.1;
- Один сетевой порт RJ-45 и два USB 3.0/2.0/1.1;
- Блок аудиоразъемов.
Еще раз обращу внимание: набор системной логики AMD 970 + AMD SB950 не поддерживают интерфейс USB 3.0, поэтому за задней панелью скрывается еще один дополнительный контроллер.
реклама

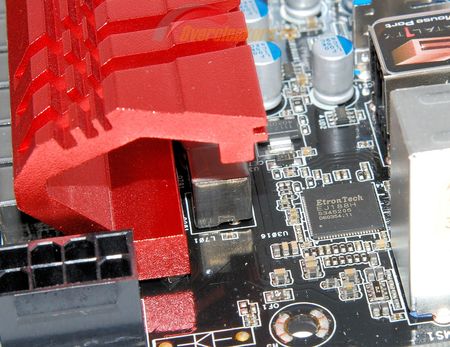

Заметьте: хотя Etron EJ188H и обеспечивает четыре USB 3.0, сам он подключается к чипсету посредством одной линии PCI-Express 2.0 (в этом можно убедиться, познакомившись с официальными спецификациями).
Надеюсь, читатель в курсе того, что пропускная способность одной линии PCI-Express 2.0 составляет 500 Мбайт/с (с учетом служебного потока), что аккурат равно возможностям одного USB 3.0?
Поэтому одновременно на полной скорости все четыре порта работать не могут просто физически. И нужно быть готовым к тому, что два внешних жестких диска (про каждый из которых известно и проверено на практике, что они могут передавать данные со скоростью 250-300 Мбайт/с) при подключении к этим портам и попытках переноса данных между ними будут работать со скоростью не больше 150-200 Мбайт/с.

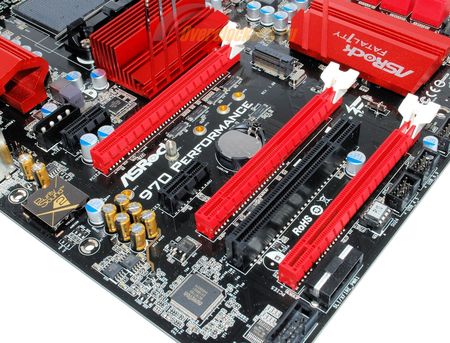

Слоты расширения PCI-Express, PCI и M.2 (NGFF)
ASRock установила сразу три слота PEG (PCI-Express Graphics – разъемы, рассчитанные на установку видеокарт). Все они подключены к северному мосту набора системной логики AMD 970 и являются слотами PCI-Express 2.0. Третья версия этого интерфейса изначально не поддерживается AMD 970, поэтому любая видеокарта и прочие устройства будут работать в режиме 2.0.
Как известно, в AMD 970 под работу графических слотов выделяется только шестнадцать линий, вот их инженеры ASRock и задействовали. Распределяются они следующим образом:
- Полноценным слотом PCI-Express x16 является верхний – с маркировкой PCIE2;
- Второй слот (маркировка PCIE4) является PCI-Express x8, при его задействовании верхний слот PCIE2 также переключается в режим х8;
- Третий слот (маркировка PCIE5) является PCI-Express x4, при его задействовании PCIE2 переключается в режим х8, а PCIE4 – х4.

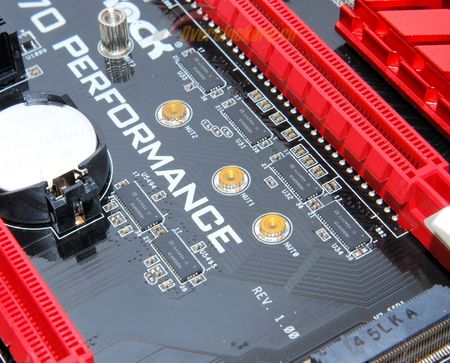

За работу этой схемы отвечают шесть микросхем-переключателей Texas Instruments HD3SS341.
реклама
Помимо этого, инженеры ASRock установили два дополнительных разъема питания Molex, которые рекомендуется задействовать при установке двух и более производительных видеокарт. Сие мне кажется сомнительным: во-первых, может не хватить пропускной способности PCI-E 2.0 x8 (про х4 уже молчу), а во-вторых, в ряде случаев может оказаться недостаточным сам уровень производительности современных процессоров AMD.
Интересно, что нижний Molex, повернутый параллельно плоскости платы, промаркирован как SLI***. Насколько помню, драйверами Nvidia автоматически блокируется возможность включения SLI в слоте PCI-E, где присутствует всего четыре линии. Хотя утверждать не стану: у меня есть только одна видеокарта Nvidia и проверить на практике подобное ограничение не могу.
Кроме этого, установлены два PCI-E x1 и один слот старой шины PCI. А в центре платы размещен M.2 (NGFF), который предназначен для установки как SATA M.2 SSD, так и PCI-e M.2 SSD, для чего в последнем случае задействуются две линии PCI-E 2.0 от северного моста AMD 970.
Аппаратная составляющая BIOS
Представлена одной съемной микросхемой флеш-памяти, установленной в специальное посадочное место на нижнем краю платы. Поверх наклеена этикетка с указанием заводской версии прошивки, отклеить которую без повреждения самой этикетки не представилось возможным, поэтому можно сказать лишь о ее объеме – 64 Гбит.

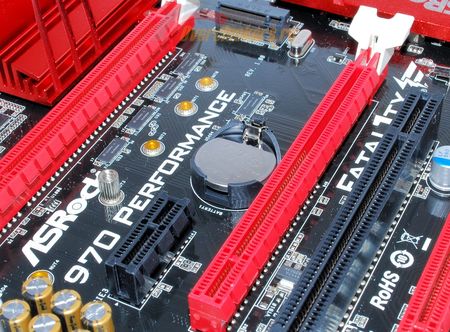

Батарейка помещена в центр платы и однозначно будет закрыта видеокартой с более-менее массивной системой охлаждения.

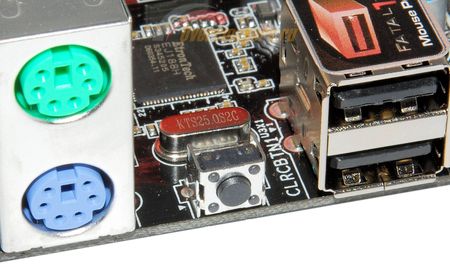

Однако это, в принципе, и не трагично, благо на задней интерфейсной панели материнской платы установлена специальная кнопка:

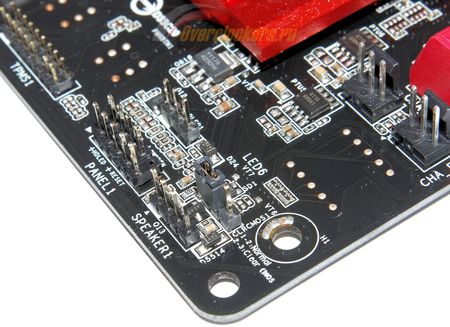

Традиционная перемычка настроек тоже никуда не делась и присутствует в нижнем правом углу платы:
Кстати, если присмотреться внимательнее, то можно заметить, что предполагалось наличие кнопок включения и перезагрузки, а также POST-кодера.
реклама
Их не стали распаивать, но маркировка на текстолите и сами контактные площадки остались. Кстати, с большой долей вероятности, их в более новых партиях плат убирать не станут, а сами по себе они должны быть рабочими, что в свою очередь открывает простор для народных умельцев.
Только вот экономия, конечно, странная: комплект из двух кнопок и POST-кодера обошелся бы ASRock от силы в доллар, что составляет всего 1% от текущей розничной цены ASRock Fatal1ty 970 Performance. Похоже, что мотивы «урезания» были больше политическими, нежели финансовыми.
Технические характеристики ASRock Fatal1ty 970 Performance
Параметр |
|
Цена | 5 200 руб. |
Ссылка на сайт | Страница материнской платы на сайте производителя |
Процессоры | AMD Sempron *** Athlon II X2/X3/X4 *** Phenom II X2/X3/X4/X6 **** FX 4***/6***/8***(Bulldozer, Vishera) В исполнении Socket AM3 и Socket AM3+ |
Набор системной логики | AMD 970 + AMD SB950 |
Оперативная память | 4 x DDR3 разъема DIMM Поддерживаемый объем памяти - до 32 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR3 1066/ 1333/ 1600/ 1866 / 2133/ 2400 МГц |
Аудио | Realtek ALC1150 (до 8 каналов) |
Сеть | 1 x Realtek RTL8111GR (10/100/1000 Мбит/с) |
Слоты расширения | 1 слот PCI Express x16 2.0, физически как x16 (PCIE2) 1 слот PCI Express x16 2.0, физически как x8 (PCIE3) 1 слот PCI Express x16 2.0, физически как x4 (PCIE5) 2 слота PCI Express x1 2.0 1 слот PCI |
Поддержка графических тандемов | AMD CrossFire Nvidia SLI |
Дисковая подсистема | AMD SB950: - 6 портов SATA 6 Гбит/с - 1 слот M.2 SATA (NGFF) Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID5, RAID 0+1 |
USB | AMD SB950: - 10 портов USB 2.0/1.1 (3 разъема на плате для подключения 6 портов, 4 порта на задней панели платы) Etron EJ188H - 4 порта USB 3.0/2.0/1.1 на задней панели платы ASMedia ASM1042A - один разъем на плате для 2 портов USB 3.0/2.0/1.1 на лицевой панели корпуса |
Разъемы и прочий функционал на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 1 PCIe Power Connector (стандартный Molex) 6 x SATA 6 Гбит/с 2 разъема для подключения вентиляторов системы охлаждения процессора (1 x 4-pin + 1 x 3-pin) 3 разъема для подключения дополнительных вентиляторов (1 x 4-pin, 2 x 3-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка S/PDIF 2 колодки USB 2.0/1.1 для подключения 4 портов 1 колодка USB 3.0/2.0/1.1 для подключения 2 портов 1 колодка COM-порта 1 колодка TPM перемычка сброса настроек CMOS |
Разъемы и прочий функционал на задней панели | 2 разъема PS/2 для подключения клавиатуры, либо мыши 4 порта USB 2.0/1.1 4 порта USB 3.0/2.0/1.1 1 сетевой порт RJ-45 6 аудиоразъемов |
Контроллер I/O | Nuvoton NCT6776D |
BIOS | 64 Мбит (производитель не установлен, одна съемная микросхема флеш-памяти); AMI EFI BIOS Поддержка многоязычной локализации интерфейса (русский присутствует) |
Размеры, мм | Производителем не указаны |
Форм-фактор | ATX. |
