Возможности BIOS Setup
Тестирование проводилось с версией микрокода P1.10 за 21 ноября 2014 года – единственной доступной на момент написания обзора.
В качестве микропрограммы используется UEFI BIOS, получивший структуру в виде закладок и графическое оформление в красно-черных тонах. Реализована поддержка локализации интерфейса на различные языки, однако соответствующих пакетов интегрировано всего два: английский и китайский.
Там, где параметры выглядят как «кнопка» – выбор значения возможен только перебором из списка. Там, где простое поле – можно ввести сразу нужное (разумеется, в пределах, поддерживаемых материнской платой и BIOS).
реклама

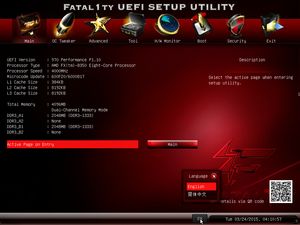

На первой закладке («Main») нас встречает краткая информация о наименовании материнской платы, версии UEFI BIOS, процессоре, оперативной памяти (режим работы, объем и частота). С помощью параметра «Active Page on Entry» можно выбрать любую другую закладку, которая будет открываться при входе в BIOS вместо закладки «Main».

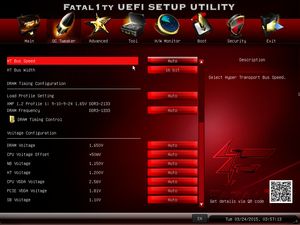

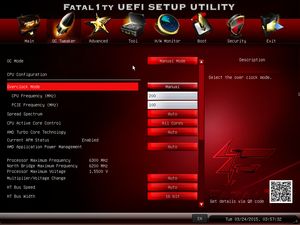

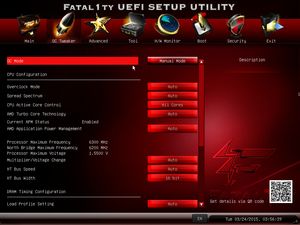

На следующей закладке, носящей название «OC Tweaker», расположен весь комплекс настроек, отвечающий за уровень производительности компьютера, который собран на базе данной материнской платы.
- Частота базовой шины BCLK (параметр CPU Frequency; от 150 до 500 МГц с шагом 1 МГц) и шины PCI-Express (параметр PCIE Frequency; от 75 до 250 МГц с шагом 1 МГц, оба параметра становятся доступны при переключении параметра Overclock Mode);
- Количество активных ядер процессора;
- Настройка Turbo Core (при переключении из Auto откроются тонкие настройки);
- APM (который иногда оказывается виноват в некорректной работе режимов энергосбережения);

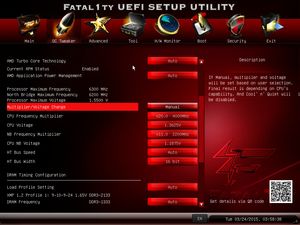

- Параметр Multiplier /Voltage Change, при переключении которого откроется доступ к множителям частоты ядер процессора и NB Core, а также их напряжениям (оба – от 0.6000 до 1.5500 В с шагом 0.0125);
- Частота и режим работы шины Hyper Transport;
- Активация профиля XMP/BEMP/AMP оперативной памяти (если он есть);
- Частота оперативной памяти (доступны множители 8.00/ 13.33/ 16.00/ 18.66/ 21.33/ 24.00);
- Напряжение оперативной памяти (от 1.250 до 1.800 В с шагом 0.025);
- Дополнительно задаваемое напряжение процессорных ядер при помощи сдвига относительно VID конкретного экземпляра ЦП (доступны переключатели Auto, +0mV, +50mV, +100mV, +150mV);
- Напряжение северного моста набора системной логики AMD 970 (доступны значения Auto и от 1.1 до 1.4 В с шагом 0.025);
- Напряжение Hyper Transport (доступны значения Auto и от 1.200 до 1.400 В с шагом 0.025);
- Напряжения CPU VDDA и PCI VDDA (для первого доступно Auto, 2.56, 2.70, для второго – Auto, 1.81, 1.92);
- Напряжение южного моста набора системной логики SB950 (доступно Auto, 1.1, 1.2, 1.3 и 1.4 В).

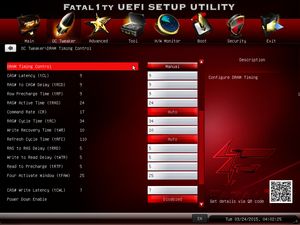

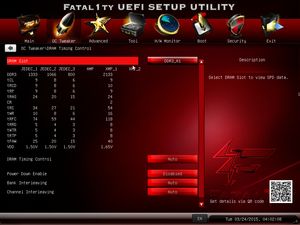

В подразделе DRAM Timing Control мы можем увидеть все профили SPD установленных модулей оперативной памяти.
Доступ непосредственно к таймингам откроется при переключении параметра DRAM Timing Control.
реклама
Тайминги в основном прописываются «руками» через ввод прямых значений (а не перебираются из списка).

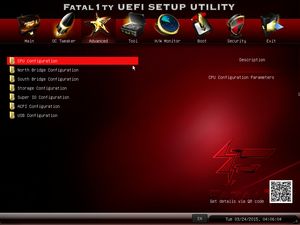

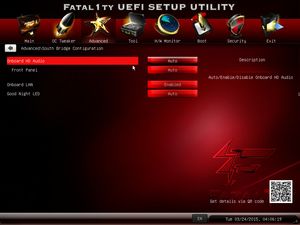

Раздел «Advanced» содержит ряд более специфичных настроек:

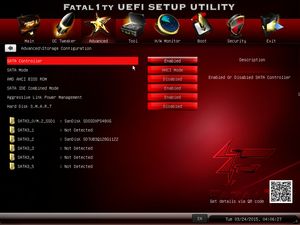

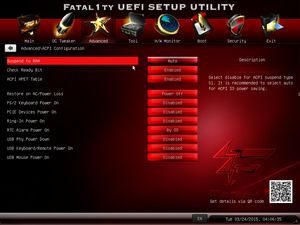

Настройки технологий энергосбережения, троттлинга, виртуализации, порядка инициализации графических слотов на материнской плате, аудиоконтроллера, режимов работы SATA-контроллера (и список подключенных к нему накопителей с отдельным включением/отключением портов SATA), режимов и графиков включения (по расписанию, при появлении питания, от действий клавиатурой или мышью), включение/отключение USB-контроллеров.

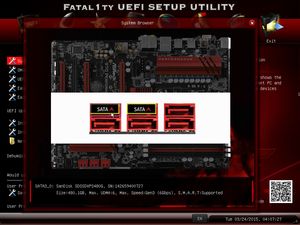

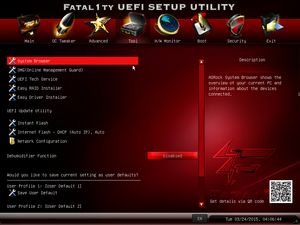

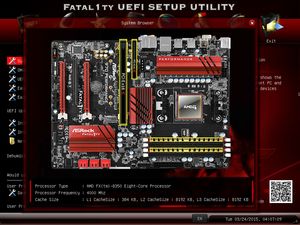

В разделе «Tools» есть возможность вызова подпрограммы System Browser, отображающей установленное в слоты/разъемы и подключенное к портам материнской платы оборудование и комплектующие.

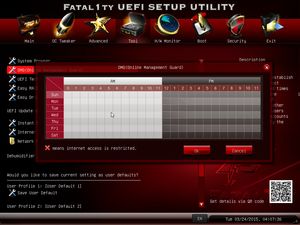

Настройка временных ограничений на доступ в сеть (OMG – Online Manager Guard).
реклама

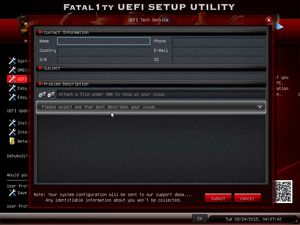

Обращение в техподдержку ASRock напрямую из BIOS (правда, ответ придет на обычный почтовый ящик, для доступа к которому нужен рабочий ПК):

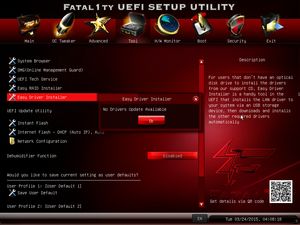

Есть возможность установки драйвера RAID-массива (нужен компакт-диск) и других драйверов.

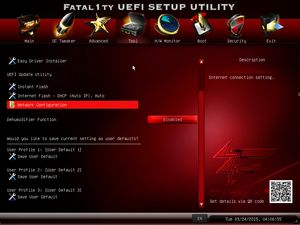

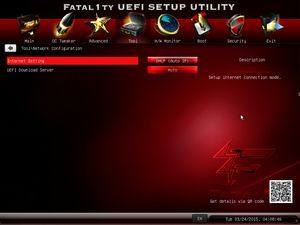

Также можно произвести обновление микрокода BIOS напрямую с сервера ASRock, причем в наличии некоторые сетевые настройки, хотя до полноценной поддержки, к примеру, VPN, которые используют некоторые российские провайдеры (например, московский Билайн) руки программистов ASRock не дошли.

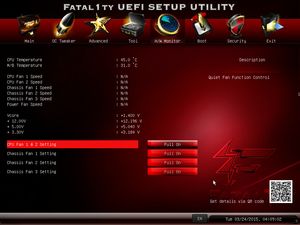

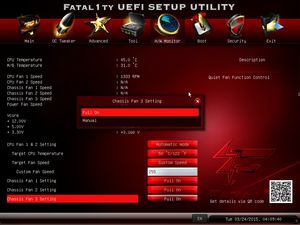

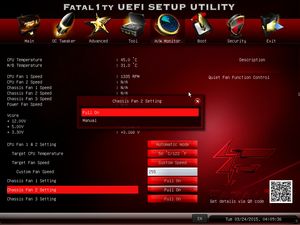

В разделе «HW Monitor» расположены системный мониторинг напряжений и температур, оборотов вентиляторов, а также настройка режимов работы последних.

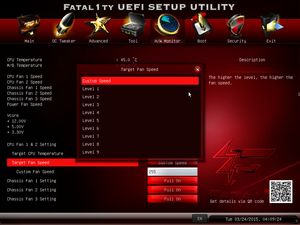

Причем доступна возможность как использования одного из нескольких предустановленных, так и создания своего.

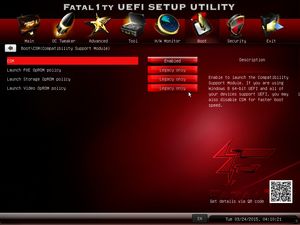

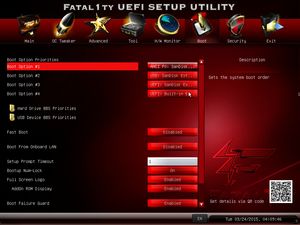

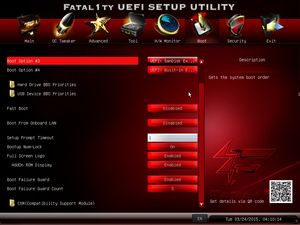

В разделе «Boot» расположены настройки запуска и загрузки системы.

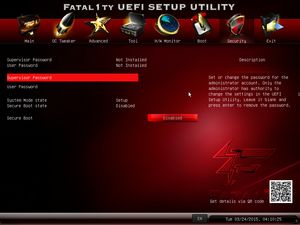

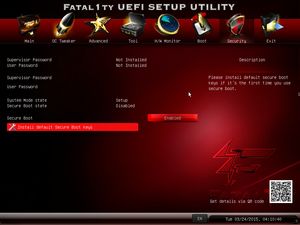

В разделе «Security» мы можем задать два пароля для доступа к настройкам BIOS (ограниченный пользовательский и полноценный администраторский), а также включить SecureBoot (отключенный по умолчанию), к которому можно уставить секретные ключи (соответствующий параметр становится доступен при активации SecureBoot).

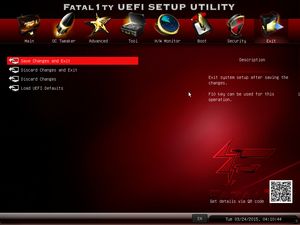

Раздел «Exit» содержит стандартный набор из четырех пунктов.
Выход с сохранением всех произведенных пользователем изменений настроек, выход без сохранения оных, восстановление настроек на момент входа, полный сброс всех настроек к заводскому состоянию (дата и время не сбрасываются).
Краткий вывод по интерфейсу BIOS рассматриваемой платы: присутствует весь необходимый в большинстве случаев набор настроек и возможностей. В некоторых случаях его можно даже считать избыточным (например, «Системный браузер»), а иногда и наоборот (напряжения задаются фиксированными значениями, регулировка с помощью offset столь скромна, что бессмысленна, также нет доступа к малозначительным субтаймингам).
