Внутреннее строение, особенности сборки

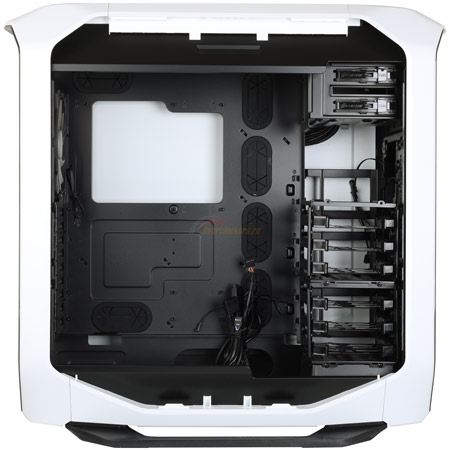

Внутренняя компоновка Corsair Graphite 780T мало чем отличается от типичной «башенной», с нижним расположением блока питания.

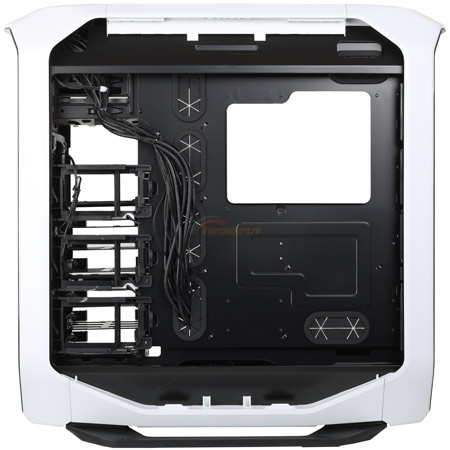

Система скрытой укладки проводов в корпусе очень хороша. Помимо огромного выреза в поддоне (для доступа к крепежной крестовине кулера CPU), есть немалое количество крупных обрезиненных отверстий, рассредоточенных во всех нужных местах. А значительное расстояние за поддоном до боковины (~35 мм) позволит проложить за ним большие связки проводов.
реклама
Кроме того, в самом низу предусмотрен большой карман, куда без проблем укладываются неиспользуемые провода. Что касается последнего, то лично мне такая фишка в корпусах встречается впервые.
Материнская плата устанавливается на шестигранные стойки, уже вкрученные в поддон. Центральная стойка центрирующая, она не позволяет плате при ее монтаже «гулять». Поддерживаемые форм-факторы: наиболее распространенные ATX, Micro-ATX и Mini-ITX, а также крупногабаритные E-ATX и XL-ATX. Солидный набор.
Видеокарту можно вместить длиной до 355 мм, а крепление карт расширения осуществляется посредством винтов с накатанной головкой.
Максимальная высота процессорного охладителя заявлена производителем как 200 мм. Редкий корпус может похвастать подобным значением, даже из «больших башен».

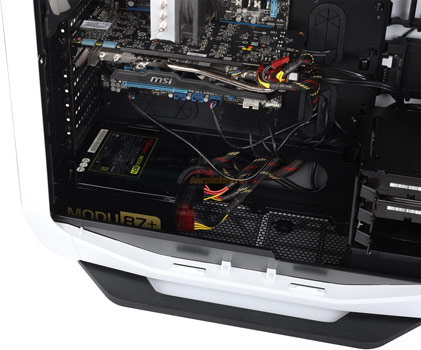

Блок питания размещается в задней нижней части корпуса. Он располагается на выгнутых из днища подставках, оборудованных резиновыми прокладками.
Длина БП может быть до 260 мм.
реклама
Corsair Graphite 780T поддерживает 5.25-дюймовые устройства в количестве двух штук. Они размещаются в верхней корзине, а их крепление – безвинтовое, посредством специального запорного механизма на защелке, только с одной левой стороны корзины.

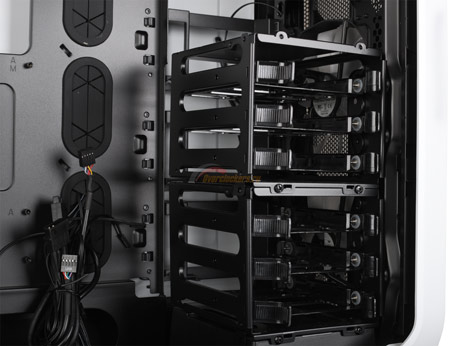

Количество поддерживаемых накопителей равно девяти. Шесть 3.5-дюймовых жестких дисков размещаются в двух отдельных корзинах, по три диска в каждой в поперечном положении. Вместо 3.5-дюймовых HDD, сюда могут быть установлены шесть 2.5-дюймовых.

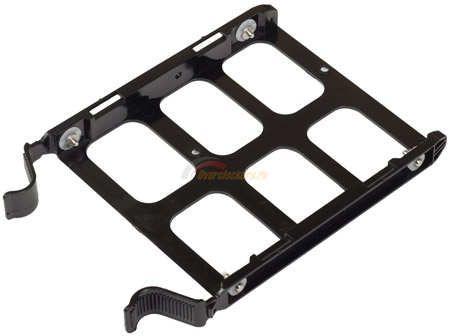

Накопитель крепится в салазки, которые уже оборудованы антивибрационными силиконовыми прокладками, без применения винтов (2.5-дюймовый накопитель прикручивается винтами, а силиконовые прокладки для него не предусмотрены).
Далее конструкция просто задвигается по направляющим в отсек до щелчка.

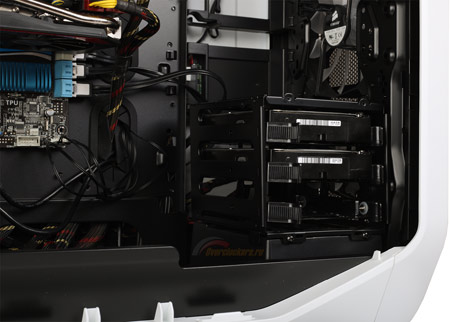

Обе корзины съемные, каждая прикручена тремя винтами (по одному винту с фронтальной стороны), и при необходимости демонтируются. В моем случае была удалена верхняя корзина, поскольку в ней не было надобности, а приток прохладного воздуха с фронтального вентилятора к видеокарте увеличился.
Еще три 2.5-дюймовых накопителя могут быть размещены за поддоном платы, а точнее – в районе корзин HDD. Здесь предусмотрены съемные посадочные места, куда накопитель просто задвигается до щелчка (крепление безвинтовое, на защелке). Устанавливать сюда можно и 2.5-дюймовые HDD, их охлаждение будет происходить за счет воздушного потока фронтальных вентиляторов.

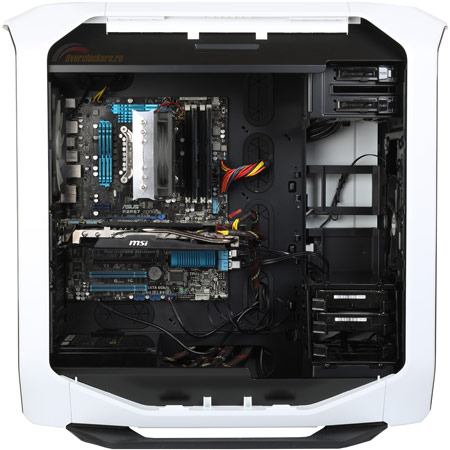

Сборка системы в Corsair Graphite 780T выполняется быстро и просто. Много свободного места, удобный кабель-менеджмент, безвинтовое крепление накопителей и уже вкрученные стойки под материнскую плату – все это экономит время и позволяет быстро собрать ПК.

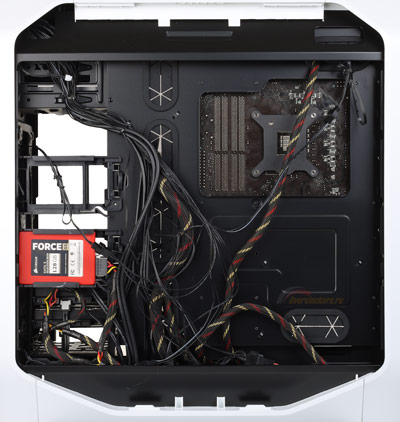

Провода без проблем размещаются за поддоном системной платы, кабель питания процессора ATX12V прокладывается без заморочек. Доступ к крепежной крестовине кулера CPU идеальный.
Система охлаждения
Система охлаждения Corsair Graphite 780T, как и подобает флагманской модели, продвинутая. В штатной комплектации она насчитывает три фирменных вентилятора типоразмера 140 x 140 x 25 мм, а всего в корпус можно установить до девяти вертушек.
реклама

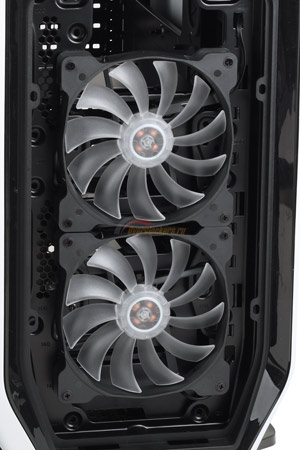

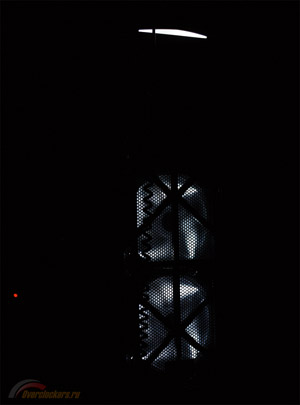

Две модели установлены на фронтальной панели на вдув. Замеренная скорость вращения крыльчатки составила ~1100 об/мин. Они оснащены трехконтактным разъемом питания и наделены неотключаемой LED-подсветкой, цвет которой зависит от вариации корпуса.
Так, в черном корпусе вентиляторы светятся красным светом, в белом и желтом – белое свечение с голубоватым оттенком. Интенсивность свечения зависит от скорости вращения крыльчатки.
Вместо двух штатных «стосороковок» сюда можно установить три 120 мм вентилятора.

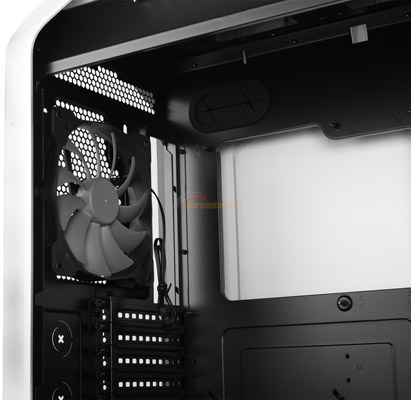

Третий пропеллер (со скоростью вращения крыльчатки ~1100 об/мин) расположен на тыловой панели и выдувает нагретый воздух из корпуса наружу. Вместо него сюда можно установить 120-миллиметровый вентилятор.
Дополнительно в Graphite 780T можно установить две 140 мм или три 120 мм модели на верхнюю панель, а также две 120 мм на нижнюю.
Что касается поддержки корпусом системы жидкостного охлаждения, то в него можно установить четыре радиатора СЖО. Один, типоразмера 280 или 360 мм – на фронтальную панель (в этом случае придется демонтировать обе корзины HDD), второй же, аналогичных типоразмеров – на верхнюю. Нижняя панель также поддерживает установку 240 мм радиатора СЖО. При желании можно установить односекционный радиатор типоразмера 140 или 120 мм на тыловую панель.
Наибольший интерес представляет вариант размещения радиатора СЖО сверху. Замеренное расстояние от посадочных мест для верхних вентиляторов до верхней кромки материнской платы составило 90 мм (!), плюс остается свободное место для вентиляторов непосредственно под верхней вентиляционной решеткой. Да уж, здесь можно разместить радиатор немыслимой толщины.
Corsair Graphite 780T оборудован штатным контроллером вентиляторов. К нему можно подключить до пяти вертушек, а изменение скорости их вращения – синхронное трехступенчатое. Замеренное напряжение на выходе реобаса составило: 12, 9 и 7 В (High, Mid, Low). Регулировка осуществляется при помощи переключателя скоростей, расположенного на основной панели управления.
