Технические характеристики
Название модели |
|
Форм-фактор |
|
Габариты корпуса (Ш х В х Г), мм |
|
Масса корпуса (нетто), кг |
|
Материал корпуса |
|
Цветовая вариация |
Yellow (желтый) |
Внешние 5.25" отсеки, шт. |
|
Внутренние 3.5"/2.5" отсеки, шт. |
|
Внутренние 2.5" отсеки, шт. |
|
Слоты расширения, шт. |
|
Внешние порты |
2 x USB 2.0 HD Audio Контроллер вентиляторов |
Поддержка материнских плат |
E-ATX / XL-ATX |
Штатная система охлаждения |
2 x 140 мм (~1100 об/мин) Тыловой вентилятор: 1 x 140 мм (~1100 об/мин) |
Возможная система охлаждения |
2 х 140 мм / 3 x 120 мм Тыловой вентилятор: 1 x 140/120 мм Верхний вентилятор: 2 х 140 мм / 3 x 120 мм Нижний вентилятор: 2 x 120 мм |
Радиатор СЖО |
Сверху: 1 x 360/280 мм Снизу: 1 x 240 мм Сзади: 1 х 140/120 мм |
Совместимые СЖО Corsair |
H90, H100i, H105, H110 |
Максимальная длина видеокарты, мм |
|
Максимальная высота кулера CPU, мм |
|
Максимальная длина блока питания, мм |
|
Тестовый стенд
Во время испытаний в Corsair Graphite 780T собиралась следующая система:
- Материнская плата: ASUS P8P67 (ATX, Intel P67 Express Chipset);
- Центральный процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
- Система охлаждения процессора:
- Радиатор: Prolimatech Lynx;
- Вентилятор: Scythe S-Flex SFF21E (120 х 120 х 25 мм, ~1200 об/мин);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: A-Data DDR3-1333 AXDU1333GC4G9-2G, 2 x 4096 Мбайт (Low Voltage);
- Видеокарта: MSI GeForce GTX 780 Ti Gaming 3G, 3072 Мбайт;
- Жесткие диски:
- Corsair Force GS 128 Гбайт (SSD), 1 шт. (системный);
- Western Digital Caviar Blue WD10EALX SATA 6 Гбит/с, 1 Тбайт (2 пластины, 4 головки), 2 шт.;
- Блок питания: Enermax MODU 87+, 600 Ватт;
- Операционная система: Windows 8.1 64-бит.
Методика тестирования, используемые утилиты
реклама
Эффективность системы охлаждения Corsair Graphite 780T сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жестких дисков.
Тестирование проводилось при наличии в корпусе трех штатных вентиляторов в трех режимах: High, Mid и Low. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.
Видеокарта тестировалась в дополнительном режиме (High, +Fan на графиках): на нижнюю панель корпуса устанавливался вентилятор типоразмера 120 мм, функционирующий на вдув, а его обороты составляли ~1200 об/мин.
Процессор был разогнан до частоты 4400 МГц путем увеличения множителя до 44. Напряжение Vcore поднималось в BIOS материнской платы до 1.375 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z во время нагрузки держалось возле этого значения.
Оперативная память не разгонялась и функционировала на номинальной частоте 1333 МГц с задержками 9-9-9-24 1Т, при штатном напряжении 1.35 В.
Для прогрева процессора применялась LinX 0.6.5 в 64-битном режиме, объем задачи 24 000, время прогона – 20 минут. Далее система охлаждалась в простое 10 минут, после чего проводился аналогичный прогон.

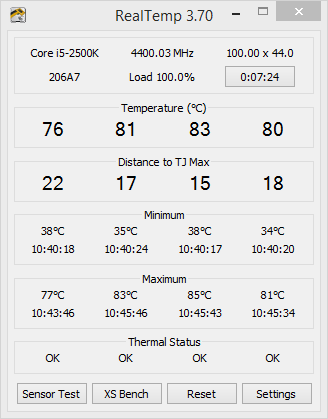

Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
реклама
Для разогрева жестких дисков применялся пакет IOMeter. Использовался режим «Access Time», поскольку именно он наиболее сильно разогревает дисковую подсистему. Нагружались все диски одновременно. Время тестирования составляло 60 минут. Температурные показатели с «винчестеров» снимались с помощью программы HWMonitor 1.25.

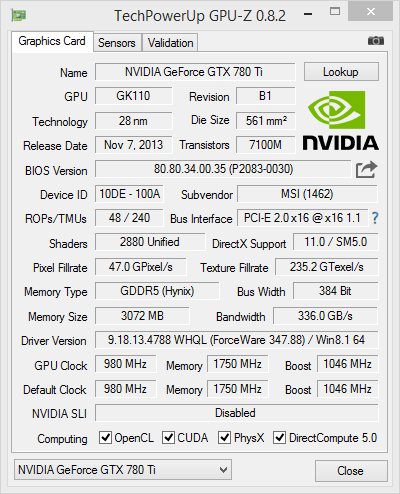

Видеокарта функционировала на фиксированных частотах 1097 МГц по ядру и 7000 МГц по памяти (по показаниям MSI Afterburner). Напряжение ядра выставлялось в 1.15 В и в нагрузке составляло это значение, не меняясь. Boost деактивировался, лимит по TDP увеличивался.
Для прогрева использовался тестовый бенчмарк Heaven Benchmark 4.0 со следующими настройками:
- API: DirectX 11.0;
- Quality: Ultra;
- Tessellation: Extreme;
- Anti-aliasing: 8x;
- Resolution: 2560 x 1440.
Нагрев видеоускорителя проводился в течение 20 минут, а замеры температуры осуществлялись с помощью утилиты MSI Afterburner 4.1.0. Скорость вращения обоих вентиляторов СО видеокарты при ее тестировании выставлялась на 50%, что соответствовало ~1450 об/мин. Во время тестирования других компонентов обороты СО видеокарты устанавливались в режим «Auto», в котором вентиляторы вращались со скоростью ~1100 об/мин (34%).
Стоит учесть, что стендовый видеоускоритель получил нереференсный дизайн и соответствующую СО. Из-за этого значительная часть нагретого им воздуха может скапливаться внутри системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
Нагрев CPU | LinX 0.6.5 |
Мониторинг CPU | Real Temp 3.7, CPU-Z 1.71.1 x64 |
Нагрев GPU | Heaven Benchmark 4.0 |
Мониторинг GPU | MSI Afterburner 4.1.0 |
Нагрев HDD | IOMeter |
Мониторинг HDD | HWMonitor 1.25 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 25°C, не меняясь во время тестирования. Для всех полученных в процессе замеров результатов допускается погрешность измерения в районе +/– 2%.
Результаты тестирования
На графиках ниже представлены результаты тестирования.
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
реклама
Corsair Graphite 780T оказался молодцом, эффективно охлаждая все компоненты (стоит смотреть не на конкретные цифры, а на разницу с открытым стендом).
Что примечательно, не только в режиме Mid, но даже в режиме Low температуры возрастают не столь значительно. А добавление на нижнюю панель корпуса дополнительного вентилятора позволяет снизить температуру видеокарты на несколько градусов. Собственно, все видно на графиках.
Уровень шума
Напоследок займемся изучением уровня шума. Будет приведено сравнение с шумовыми характеристиками открытого стенда (Open Stand на графиках). Замер звукового давления проводился при использовании в корпусе трех штатных вентиляторов в трех режимах работы.
Вертушка процессорного кулера функционировала на штатных 1200 оборотах, вентиляторы видеокарты выставлялись на ~1100 об/мин (34%), жесткие диски функционировали без нагрузки.
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замеры звукового давления проводились с расстояния 1.0 м от системного блока, так как именно на таком удалении от компьютера чаще всего находится пользователь. Шумомер располагался спереди от системного блока со смещением в левую сторону на 45 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Меньше – лучше
1 м
Включите JavaScript, чтобы видеть графики
В плане шумности Corsair Graphite 780T показал себя в целом нормально. При максимальных оборотах вентиляторов корпус хоть и шумит, но находиться возле него вполне комфортно. Разумеется, в более тихоходных режимах работы звуковое давление заметно снижается. Рекомендую выставлять режим Mid, при котором находиться возле ПК комфортно, и почти без ущерба эффективности охлаждения компонентов.
При активном перемещении головок жестких дисков низкочастотного громыхания не наблюдается, слышно типичное потрескивание.
Заключение
В целом Corsair Graphite 780T оказался неплох. Он хорошо подойдет для сборки мощного игрового ПК, в идеале – с использованием жидкостного охлаждения. Благо в нем в избытке места для радиаторов СЖО, а через большое прозрачное боковое окно можно любоваться, например, светящимися в ультрафиолете шлангами со всей обвязкой.
Но это все лирика, а что касается практики… Корпус Corsair поддерживает самые габаритные комплектующие, большое количество накопителей, до девяти вентиляторов, и оборудован штатным контроллером скорости вращения последних. Нельзя не принять во внимание простой и быстрый демонтаж боковых панелей, а также фронтальной и верхней решеток. Сюда же можно отнести и отлично сделанную систему скрытой укладки проводов.
Благодаря хорошей проработанности деталей Graphite 780T из недостатков, собственно, отметить нечего. Разве что неотключаемая подсветка фронтальных вентиляторов может испортить впечатление некоторым пользователям. Негативным фактором может оказаться и довольно высокая стоимость корпуса.
Рекомендованный на Corsair Graphite 780T ценник составляет около 200 американских долларов. В московской рознице на момент написания статьи данный корпус был замечен по цене ~10 500 рублей.
Плюсы Corsair Graphite 780T:
- Обтекаемый «спортивный» дизайн (субъективно);
- Поддержка габаритных комплектующих, в том числе плат E-ATX и XL-ATX, кулера CPU высотой до 200 мм;
- Безвинтовое крепление всех накопителей, включая SSD;
- Съемные корзины для жестких дисков;
- Отличная функциональность в плане кастомизации СО;
- Быстросъемные боковые панели, фронтальная и верхняя решетки;
- Хорошо продуманный кабель-менеджмент;
- Хорошая защита от проникновения внутрь пыли;
- Поддержка большого количества радиаторов СЖО, на верхней панели можно разместить радиатор толщиной ~90 мм;
- Встроенный трехскоростной реобас с поддержкой до пяти вентиляторов;
- Подсветка органов управления.
Минусы корпуса:
- Неотключаемая подсветка фронтальных вентиляторов;
- Не слишком низкая стоимость.
Выражаем благодарность:
- Компании Corsair за предоставленный на тест корпус Corsair Graphite 780T.
