Обзор и тестирование материнской платы ASUS Sabertooth Z97 Mark S (страница 4)
реклама
Технические характеристики ASUS Sabertooth Z97 Mark S
Поддерживаемые процессоры | Intel Socket 1150 for the 5th/New 4th/4th Generation Core i7/Core i5/Core i3/Pentium/Celeron Processors Supports Intel 22 nm CPU Supports Intel Turbo Boost Technology 2.0 |
Системная шина, частота | DMI 2.0 |
Системная логика | Intel Z97 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066, 1333, 1600, 1866 МГц |
Слоты расширения | 1x PCIe 3.0 x16 1x PCIe 3.0 x8 1x PCe 2.0 x4 3x PCIe 2.0 x1 |
Поддержка Multi-GPU | SLI и CrossFireX в конфигурациях с двумя графическими адаптерами (по схеме PCI-E 8+8 3.0) |
Поддержка SATA/RAID | Intel Z97: 6 x SATA 6 Гбит/с (включая один SATA Express) RAID 0, RAID 1, RAID 10, RAID 5 ASMedia ASM1061: 2x SATA 6 Гбит/с |
Поддержка eSATA | Нет |
Сеть | Intel I218V Realtek 8111GR Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance |
Аудио | Realtek ALC1150 8-Channel High Definition Audio CODEC - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR recording input (Line-in) Audio Feature: - Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound - Optical S/PDIF out port(s) at back panel - BD Audio Layer Content Protection - Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference - Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals - Audio amplifier: Provides the highest-quality sound for headphone and speakers - Unique de-pop circuit: Reduces start-up popping noise to audio outputs |
USB 2.0 | Intel Z97 8 x USB 2.0 |
USB 3.0 | Intel Z97: 6 x USB 3.0 (4 порта на материнской плате и 2 на I/O панели) ASMedia ASM1042AE: 2 x USB 3.0 (2 порта на I/O панели) |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы задней панели | 4 x USB 2.0 4 x USB 3.0 Кнопка «USB BIOS Flashback» 1 x HDMI 1 x DisplayPort 2 x LAN 1 x Оптический выход S/PDIF 5 x аудио входов/выходов 3.5 мм mini-jack |
Фирменные технологии | TUF Features: TUF ENGINE! Power Design: - 8 +2 Digital Phase Power Design - TUF Components (New Alloy Choke, Ti-Cap. & MOSFET; certified by military-standard) - ASUS DIGI+ Power Control Utility Ultimate COOL! Thermal Solution: - TUF Thermal Armor with Flow Valve - TUF Thermal Radar 2 with Thermistors - TUF ICe Safe & Stable! Guardian Angel: - Dust Defenders - TUF Fortifier - TUF ESD Guards ASUS Exclusive Features: - Remote GO! - USB BIOS Flashback - MemOK! - AI Suite 3 - Ai Charger+ - USB Charger+ - Anti-Surge - Front Panel USB 3.0 Support - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - USB 3.0 Boost - Disk Unlocker - Turbo LAN Interactive HomeCloud - Media Streamer ASUS EZ DIY: - Precision Tweaker 2 - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS USB BIOS Flashback - ASUS UEFI BIOS EZ Mode - Multi-language BIOS - Push Notice - Media Streamer ASUS Q-Design: - ASUS Q-Shield - ASUS Q-Cable - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS Setup
Структура UEFI меню материнских плат ASUS унифицирована и подробно рассматривалась в обзоре Z97-A.
реклама
По сравнению с ASUS Z97-A у Sabertooth Z97 Mark S среди настроек разгона можно выделить только одно отличие – большее количество настроек в меню «External DIGI+ Power Control»:

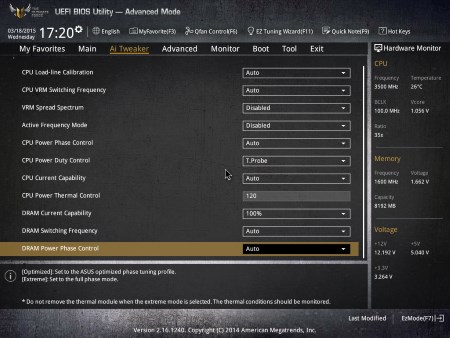

В частности, здесь добавлены настройки по управлению преобразователем питания памяти.
В остальном перечень настроек разгона у материнских плат совпадает, включая перечень доступных для изменения таймингов, напряжений и диапазон их регулировки.
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления оборотами вентиляторов.

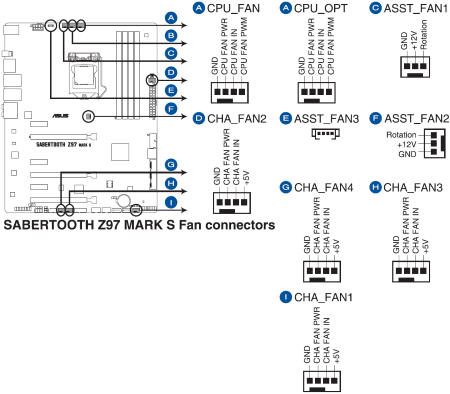

Расположение разъемов для подключения вертушек на ASUS Sabertooth Z97 Mark S:
реклама
Всего у материнской платы девять разъемов, но три из них предназначены для подключения штатной системы охлаждения. Да, вентиляторов в комплекте поставки только два, а разъема для них три – дополнительный разъем сделан для лучшей совместимости при замене одного из штатных пропеллеров.
Итого, в распоряжении пользователя оказываются шесть разъемов. Все они полноразмерные 4-pin, то есть должны быть с поддержкой ШИМ-управления скоростью вращения. Что касается расположения разъемов, то претензий нет, все они сконцентрированы у краев платы, и доступ к ним сохранится и в собранной системе.

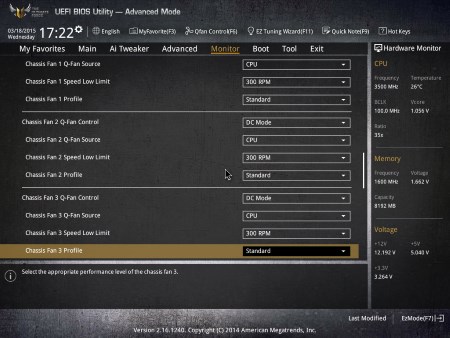

Настройки по управлению скоростью вращения крыльчаток содержатся в разделе UEFI Monitor:
Управление разъемами CPU_FAN и CPU_OPT совмещено, в то время как для разъемов CHA_FAN1-4 доступна раздельная регулировка.

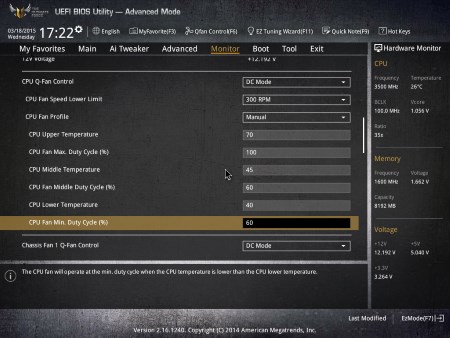

Для автоматической регулировки оборотов доступны профили Standard, Silent, Turbo, а также ручной режим, где предоставляются дополнительные настройки. В последних задаются значения минимальной, промежуточной и максимальной скорости вращения, и температура процессора, при которой они достигаются. Диапазон доступных значений «Duty Cycle» – от 20 до 100% для PWM Mode, и от 60% до 100% для DC Mode. Диапазон задаваемых температур процессора – от 20 до 75 градусов для PWM Mode, и от 40 до 75 градусов в случае DC Mode.

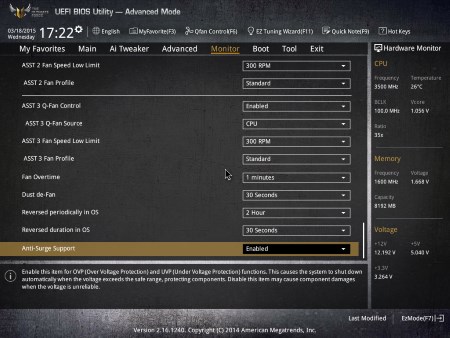

Настройки управления ASST_FAN слегка проще: «Duty Cycle» задается в диапазоне 60-100%, температуры – в диапазоне 40-75 градусов. При этом между настройками минимальной и максимальной скорости нет промежуточных. Зато присутствуют дополнительные настройки, позволяющие не выключать ASST_FAN разъемы в течение 1-10 минут после отключения системы.

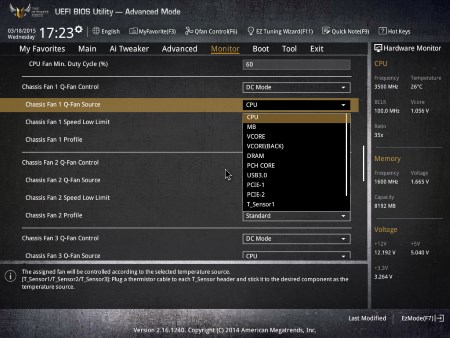

Интересной функцией у Chassis и ASST Fan является возможность «привязки» управления оборотами вентилятора не к температуре процессора, а к одному из многих доступных температурных датчиков. В отличие от обычных плат ASUS, на Sabertooth этих датчиков действительно много:
Причем три относятся к разъемам для подключения термопар, которые входят в комплект поставки платы.
Показания датчиков можно посмотреть либо в программном обеспечении Thermal Radar, либо в отдельной вкладке UEFI:
реклама

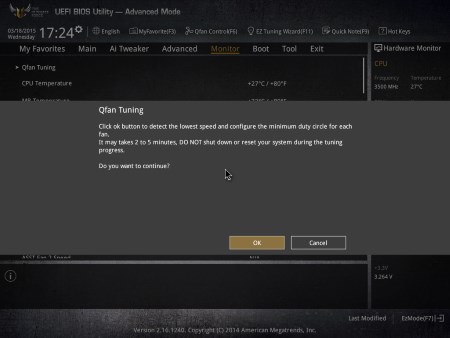

Как и у других Z97-плат ASUS, на Sabertooth Z97 Mark S функциональность меню дополнительно расширена опцией «Qfan Tuning»:
Работа данной опции схожа с программным обеспечением FAN Xpert: материнская плата тестирует возможности вентиляторов, в частности скорость остановки и необходимое для старта устройства напряжение, после чего система «подгоняет» настройки уже под конкретные модели.
Проведенное тестирование какой-либо неожиданности не принесло, все разъемы способны «тормозить» вентиляторы (Scythe Ultra Kaze 2000 и Zalman ZP1225ALM) вплоть до 600-700 об/мин.
Говоря начистоту, в плане возможностей по управлению вентиляторами платам Sabertooth равных нет: в любом из разъемов можно управлять как 3-pin, так и 4-pin моделями в широких пределах. CHA_FAN можно полностью останавливать до достижения целевой температуры, скорость вращения CHA_FAN можно привязать к одному из температурных датчиков, в том числе к показаниям штатных термопар.
Можно отметить удобное управление вентиляторами в программном обеспечении Thermal Radar 2, но оно по сравнению с Sabertooth Z87 изменений не претерпело, так что лишний раз повторяться с рассмотрением меню не стану.
