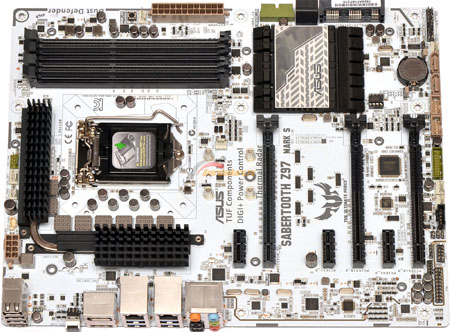

После откручивания всех винтов с обратной стороны «бутерброд» можно разобрать, и взгляду предстает уже «голая» материнская плата:
Подтвердилось предположение, что перед нами перекрашенная Mark 1. На мой взгляд, это даже хорошо: зачем городить какой-то другой дизайн, когда уже есть готовый, и в нем практически отсутствуют слабые места?
Проще говоря, рецепт прост – взять хорошую проверенную временем системную плату и перекрасить ее в новый цвет, чем можно удовлетворить ценителей красоты. Как говорится, от добра добра не ищут.
реклама

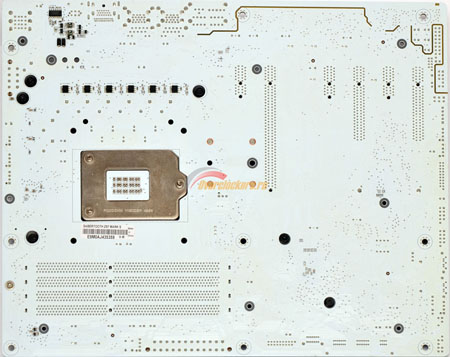

С обратной стороны платы при снятом кожухе ничего интересного нет, разве что можно отметить наличие шести транзисторов преобразователя питания процессора и использование винтового крепления для всех радиаторов штатной системы охлаждения.

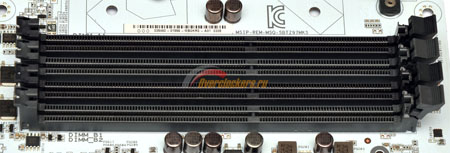

Под память DDR3 распаяно четыре слота, которые оборудованы защелками только сверху:
Поскольку графический порт удален на достаточное расстояние от слотов оперативной памяти, использование защелок только с одной стороны выглядит неоправданным решением, ухудшающим фиксацию модулей.
Производителем заявлены режимы работы DDR3 1333 / 1600 / 1866. В отличие от материнских плат ASUS других серий, с продуктами TUF в списке характеристик производитель не хвастается высокочастотными режимами разгона памяти, хотя по поведению в разгоне и по перечню настроек в UEFI какой-либо разницы нет. Так, присутствуют все множители, доступные другим моделям, то есть режимы 800, 1066, 1333, 1400, 1600, 1800, 1866, 2000, 2133, 2200, 2400, 2600, 2666, 2800, 2933, 3000, 3200 и 3400 МГц.
Максимальный объем памяти в 32 Гбайта говорит о поддержке платой модулей объемом 8 Гбайт. Для активации режима Dual Channel необходимо устанавливать планки памяти в слоты одинакового цвета, то есть либо в 1/3, либо в 2/4. Для обеспечения наибольшей совместимости модулей и стабильности в разгоне производителем рекомендуется в первую очередь задействовать разъемы 2/4. При использовании одного модуля его лучше установить во второй слот.
Рядом со слотами оперативной памяти находится кнопка «MemOK!»:
реклама
В некоторых случаях ее нажатие может помочь с исправлением проблем совместимости памяти и материнской платы.

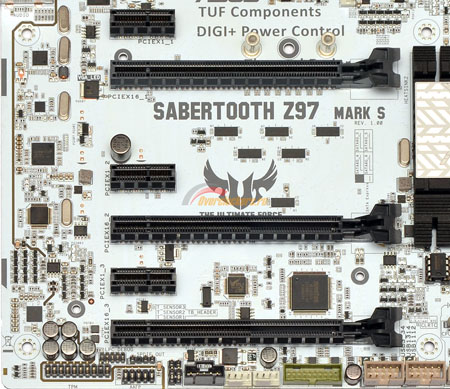

Конфигурация слотов расширения:
Разъемы сверху вниз:
- PCI-E 2.0 X1;
- PCI-E 3.0 X16/8;
- Пустое пространство;
- PCI-E 2.0 X1;
- PCI-E 3.0 X8/0;
- PCI-E 2.0 X1;
- PCI-E 2.0 X4.
Данная конфигурация на платах Sabertooth не меняется уже сравнительно давно: в сумме задействовано шесть слотов, расположенных на пространстве семи (семь – максимальное число для форм-фактора АТХ). Пустое пространство находится под верхним графическим разъемом (PCI-E X16).
В целом, конфигурация слотов расширения грамотная, графические разъемы разнесены на достаточное расстояние, а над первым графическим портом находится PCI-E X1, который будет свободен независимо от конфигурации использованных видеокарт. Вдобавок такое решение позволяет оставить больше места для системы охлаждения процессора.

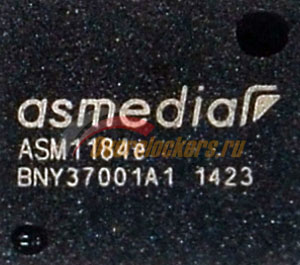

Нехватка ресурсов набора системной логики стоит весьма остро, для расширения возможностей материнской платы применен дополнительный контроллер – это ASMedia ASM1184e:
Он позволяет использовать четыре линии PCI-Express, в то время как сам довольствуется ресурсами одной линии.

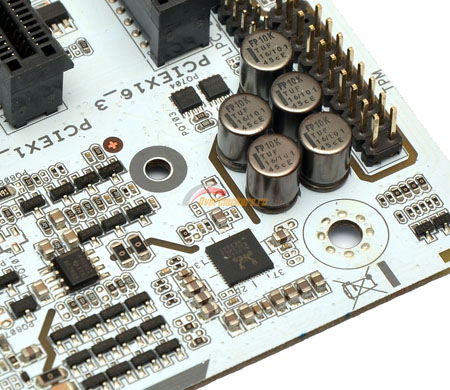

ASUS Sabertooth Z97 Mark S поддерживает SLI и CrossFireX по формуле PCI-E 8+8 3.0. Для деления шестнадцати линий PCI-E, идущих от процессора, между двумя графическими слотами расположены четыре микросхемы-свитча ASMedia ASM1480:
Возможные режимы работы слотов – 16/0 и 8/8.
Помимо запечатленных на фотографиях микросхем, по плате дополнительно разбросано три микросхемы-свитча ASMedia ASM1440, которые отвечают за разделение ресурсов набора системной логики: нижний полноразмерный порт может работать в режиме Х4, вследствие чего будет недоступен дополнительный USB 3.0 контроллер и нижний PCI-E X1, либо нижний полноразмерный порт может работать в режиме Х1, тогда дополнительные USB 3.0 и X1 слот будут работать.

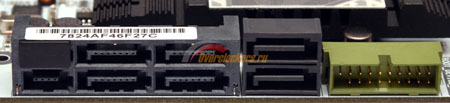

Недалеко от нижнего правого угла на плате разместились порты SATA и колодка для подключения двух портов USB 3.0:
реклама
Здесь присутствует шесть портов SATA 6 Гбит/с, два из которых совмещены с интерфейсом SATA Express. Что интересно, механическую совместимость с интерфейсом SATA Express получили не два, а четыре разъема SATA, однако работоспособны в данном режиме лишь порты снизу. Как порты SATA из этой группы, так и колодка USB 3.0 берут свое начало от чипсета Intel Z97.
Вторая группа портов находится у нижнего края системной платы:
В то время как порты USB работают от Intel Z97, два дополнительных порта SATA 6 Гбит/с с набором системной логики не связаны. Они берут свое начало от контроллера ASMedia ASM1061:
Что касается портов USB 3.0, то на платах TUF используется в целом непривычная конфигурация, когда из восьми USB 3.0 четыре реализованы в виде колодок, а четыре в виде портов на интерфейсной панели (чаще при восьми портах можно встретить конфигурацию 2+6).

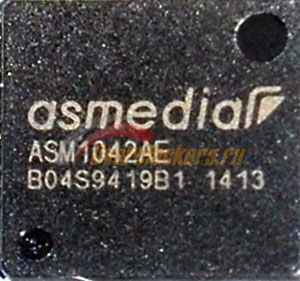

Непривычно и то, что обе колодки для подключения корпусных портов берут свое начало от набора системной логики, а через дополнительный контроллер реализовано два дополнительных порта интерфейсной панели. В качестве такового применен ASMedia ASM1042AE:
Звуковой тракт размещен в левом нижнем углу материнской платы:
Здесь используется контроллер Realtek ALC1150, а также микросхема усилителя для наушников Texas Instruments R4580I.
Сетевых контроллеров в данном случае сразу два. В качестве основного используется Intel I218-V:
В качестве дополнительного контроллера – Realtek 8111GR:

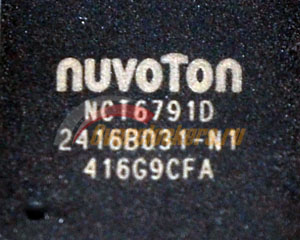

В качестве Multi-IO применена микросхема Nuvoton NCT6791D.
