Обзор и тестирование материнской платы ASUS Sabertooth Z97 Mark S (страница 5)

Тестовый стенд

Тестирование ASUS Sabertooth Z97 Mark S проводилось на следующей конфигурации:

• Процессор: Intel Core i7-4770K 3.5 ГГц (100 х 35);
• Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
• Термоинтерфейс: Prolimatech PK-1;
• Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
• Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
• Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
• Блок питания: Corsair CMPSU-750HX, 750 Ватт;
• Корпус: открытый стенд.

Проверка разгона

Разгон по BCLK

В отличие от решений на базе LGA 1155, на платформе LGA 1150 появилась возможность использовать различные диапазоны для базовой частоты.

При использовании CPU Strap 100 МГц ASUS Sabertooth Z97 Mark S смогла разогнать процессор до 107.1 МГц:

Примерно такой же результат показывает и большинство других плат ASUS LGA 1150 без настроек Source Clock Tuner.

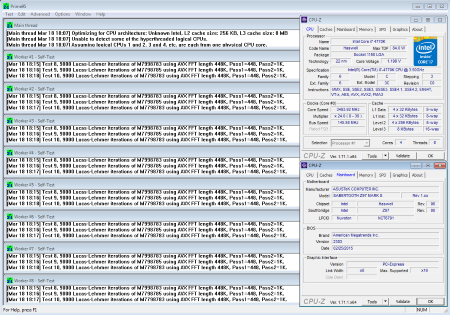

При использовании CPU Strap 125 МГц материнская плата разогнала ЦП до 145.58 МГц:

Результат хороший, среди множества протестированных моделей LGA 1150 он находится в верхней части списка.

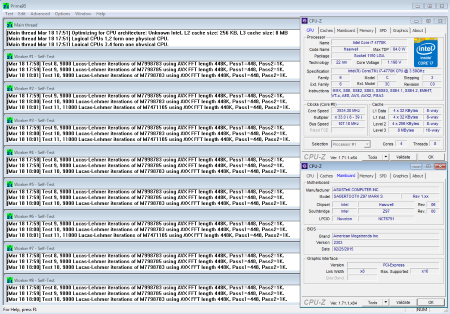

При использовании CPU Strap 167 МГц итоговый результат составил 180.55 МГц:

Показатель средний.

В целом по поведению можно отметить сходство с версией Mark 1, каких-либо сюрпризов «белоснежный» вариант не преподнес, при переразгоне он адекватно сбрасывал настройки на штатные.

Разгон оперативной памяти

Замер напряжения питания памяти:

Замеры проводились при помощи мультиметра Mastech MY64. Рассматриваемая материнская плата показала склонность к небольшому завышению напряжения питания памяти.

Для проверки разгона оперативной памяти помимо стендового комплекта G.Skill TridentX F3-2400C10D-8GTX на микросхемах Samsung дополнительно используется комплект памяти Corsair Dominator Platinum CMD8GX3M2B2133C9, основанный на Hynix.

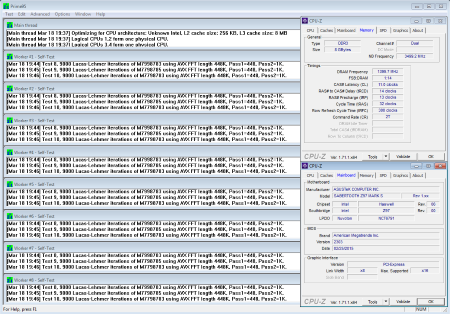

При разгоне набора G.Skill модель ASUS Sabertooth Z97 Mark S показала результат 2640 МГц.

Это один из лучших для данного комплекта памяти.

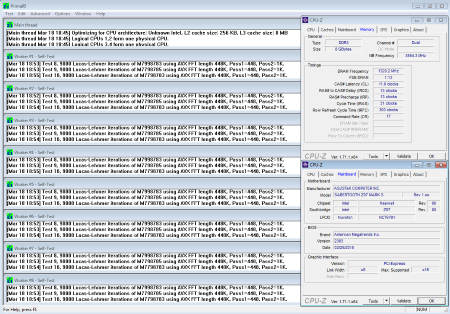

При разгоне модулей Corsair Dominator Platinum материнская плата показала результат 2800 МГц:

Напомню, что ранее платы Sabertooth не сказать, чтобы «дружили» с ними, частоты в 2800 МГц раньше явно не покорялись. Есть предположение, что былым неудачам способствовало неполное пятно контакта водоблока с процессором (из-за того, что ватерблок частично ложится на конденсаторы преобразователя питания). Здесь же он был прикручен посильнее.

Разгон процессора

Работа Load-Line Calibration для CPU Input Voltage:

Замеры проводились при помощи мультиметра Mastech MY64. Для дальнейшего разгона использовался режим Level 6.

Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, в качестве системы охлаждения теперь используется СЖО, а не Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.

В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).

Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Cache x45.

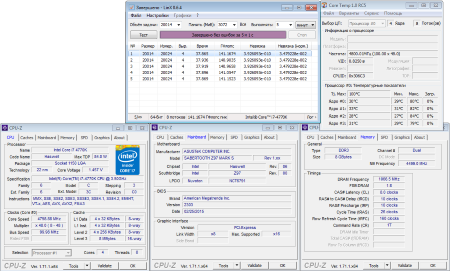

Результат разгона, достигнутый с ASUS Sabertooth Z97 Mark S, составил 4800 МГц:

Привычный показатель для стендового i7-4770K, каких-либо эксцессов не случилось. Нет и претензий к цифрам производительности, планка в 141 Гфлопс для 4.8 ГГц – хороший результат.

Используемые напряжения процессора:

• CPU Input Voltage: 2.28 В;
• CPU Core Voltage: 1.457 В;
• CPU Cache Voltage: 1.35 В.

Температурный режим материнской платы

Замер температур осуществлялся при помощи штатных термопар из комплекта поставки (сравнение показаний с термопарой К-типа и мультиметром Mastech MY64 выдало одинаковый результат) и программного обеспечения Thermal Radar 2. Температура воздуха в помещении на момент замера – ~21-22 градуса по Цельсию.

Так как с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на тестируемую модель. Для прогрева ЦП использовался тест Prime 95 Small FFTs.

При выборе самого стрессового режима предпочтение было отдано варианту с одетыми на материнскую плату кожухами, без установки каких-либо дополнительных вентиляторов.

Показания термопар:

Показания встроенных датчиков материнской платы:

В сравнении с Mark 1 можно отметить меньшую дельту температур между датчиками VCORE и VCORE (Back), а также близость показаний термопары в области обоих радиаторов преобразователя питания, чего ранее не наблюдалось. Видимо, в системе охлаждения тестируемого образца Mark 1 должным образом не работала тепловая трубка, в то время как сейчас результаты нормальные.

В целом, несмотря на наличие кожуха и отсутствие активного охлаждения, температуры радиаторов оказались в разумных пределах, перегрева не наступило.

Встроенный звук

Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.

Установленный на материнской плате кодек – Realtek ALC1150.

Результаты находятся на привычном для используемого кодека уровне.

Заключение

Итак, перед нами хорошо зарекомендовавшая себя Sabertooth Z97 Mark 1, которая приняла новый облик в белых цветах. По сути, все плюсы остались прежними и среди них: эффективная система охлаждения, лучшая среди конкурентов реализация температурного мониторинга и управления вентиляторами, а также защита материнской платы от механических воздействий. Ко всем этим достоинствам теперь можно добавить и моддинговую составляющую.

Не радует только то, что за обновленную цветовую гамму приходится раскошеливаться – в среднем версия Mark S стоит на 3 000 рублей больше, нежели Mark 1. Возможно, причина такой разницы отнюдь не в ценообразовании производителя (скорее, лежащие на складах Mark 1 банально закупались еще во времена старого курса доллара), но конечному покупателю от этого не легче.

Плюсы ASUS Sabertooth Z97 Mark S:

• Исполнение в белом цвете;
• Защита платы от механических повреждений благодаря использованию пластмассового кожуха с лицевой стороны и металлического щита с обратной;
• Развитая система мониторинга температур на основе нескольких набортных температурных датчиков;
• Три подключаемых термопары;
• Предсказуемость материнской платы при разгоне;
• Грамотная компоновка слотов расширения;
• Эффективная система охлаждения;
• Лучшая реализация управления оборотами вентиляторов среди конкурентов;
• Пятилетняя гарантия.

Минусы материнской платы:

• По сути, в сравнении с Mark 1 покупатель переплачивает за другую раскраску.

Страница материнской платы ASUS Sabertooth Z97 Mark S на официальном сайте производителя:

• Глобальное зеркало;
• Русскоязычное зеркало.

Выражаем благодарность:

• Компании ASUS за предоставленную на тестирование материнскую плату ASUS Sabertooth Z97 Mark S.
