На задней панели ASUS Sabertooth Z97 Mark S расположены:
- Четыре USB 2.0;
- Четыре USB 3.0;
- Кнопка «USB BIOS Flashback»;
- Один HDMI;
- Один DisplayPort;
- Два LAN;
- Оптический выход S/PDIF;
- Пять аудио входов/выходов 3.5 мм mini-jack.
Конфигурация интерфейсной панели неплохая. Можно было бы придраться к пустому пространству в левой части, но так задумано специально. В этом месте реализована система вентиляции, для чего предусмотрена дополнительная перфорация.

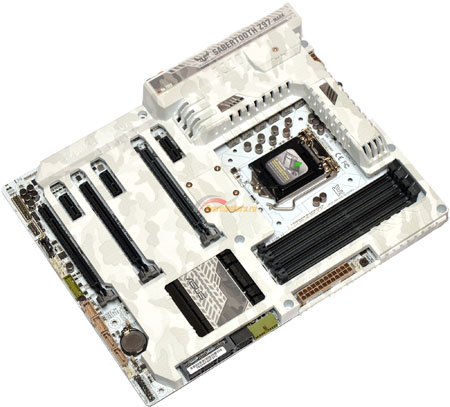

Фотография ASUS Sabertooth Z97 Mark S, позволяющая оценить высоту компонентов:
реклама

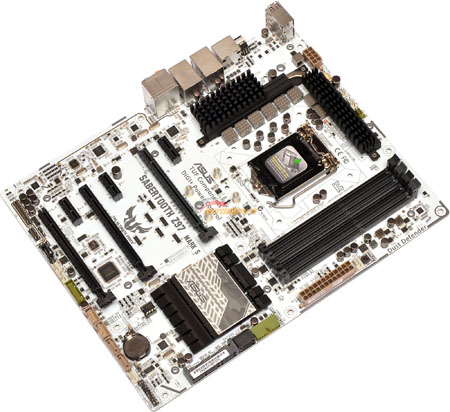

Фотография платы без кожуха:

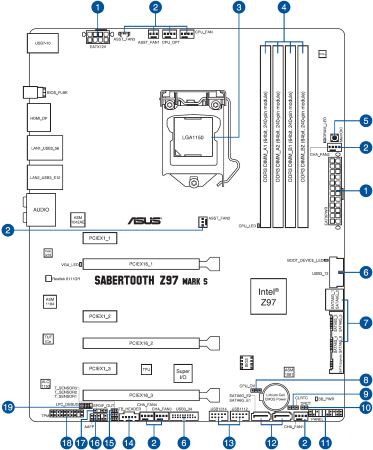

Расположение элементов.
Система охлаждения
Система охлаждения состоит из трех радиаторов, два из которых соединены тепловой трубкой. Эта пара отводит тепло от преобразователя питания процессора, третий теплорассеиватель ответственен за охлаждение набора системной логики Intel Z97.
реклама

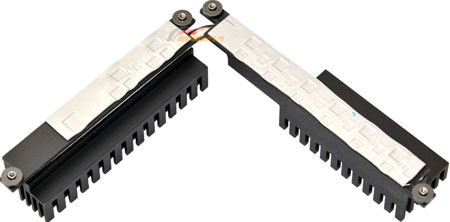

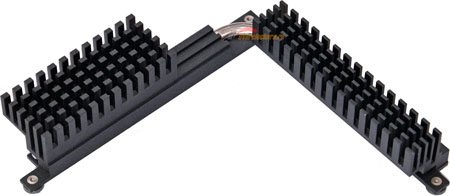

Радиаторы такие же, как и у Mark 1 (то есть, практически такие же, как у Sabertooth Z77 и у Sabertooth Z87):
По сравнению с моделями ASUS других линеек в том же ценовом диапазоне радиаторы явно меньшего размера, однако в случае с TUF-платами они не выполняют декоративных функций, и площадь оребрения сопоставима.
Как показывают многочисленные стресс-тесты продуктов предыдущих поколений, к эффективности таких радиаторов претензий нет, со своей задачей они справляются. Соответственно, и от Mark S приходится ожидать хорошей устойчивости к нагрузкам.
В данном случае используется термопрокладка средней толщины. Ее контакт с силовыми элементами преобразователя питания хороший и равномерный по всей площади прилегания.

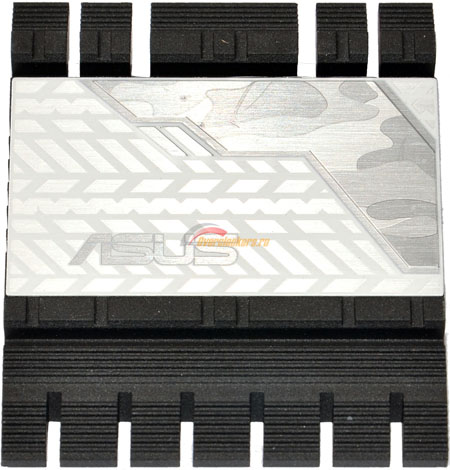

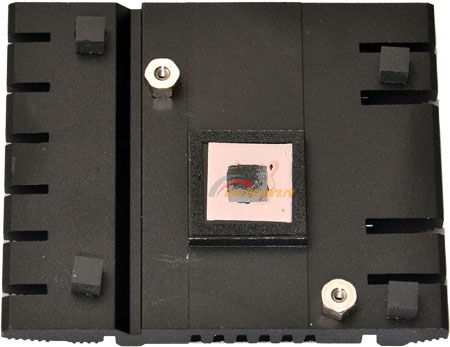

Что касается радиатора набора системной логики, то на платах Sabertooth он едва ли не самый крупный и эффективный среди продукции ASUS:
С учетом низкого тепловыделения чипсета можно надеяться на очень комфортный температурный режим.
Используемый термоинтерфейс по консистенции напоминает высохшую жевательную резинку. Отчищается он с трудом.

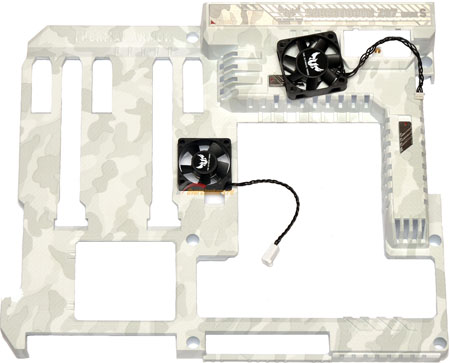

Помимо радиаторов, в системе охлаждения платы участвуют два больших кожуха. Первый размещается с лицевой стороны платы:
Он скорее мешает охлаждению элементов, ибо ухудшает доступ воздуха к радиаторам преобразователя питания. Однако в комплекте поставки платы для установки на него предлагаются два дополнительных вентилятора, которые могут полностью решить возможные проблемы с перегревом. С другой стороны, и при наличии кожуха, и при отсутствии вентиляторов или обдува мне еще не удалось «вскипятить» хоть одну модель Sabertooth, несмотря на использование с процессорами жидкостного охлаждения.
Второй кожух размещается с обратной стороны платы:
реклама
Он выполнен из металла и контактирует с частью транзисторов преобразователя питания процессора. Используется такая же термопрокладка, как и у радиаторов преобразователя питания. К качеству контакта между ней и силовыми элементами претензий нет.
Система питания

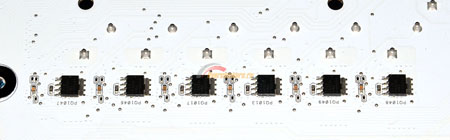

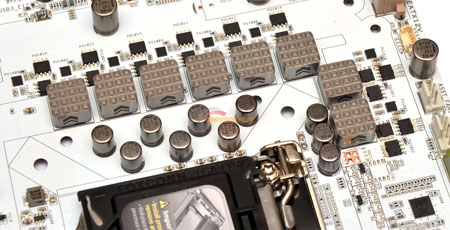

Преобразователь питания процессора выполнен по восьмифазной схеме:
Контроллер промаркирован как DIGI+ ASP1252, в качестве драйверов используется восемь микросхем International Rectifier IR3535. В качестве транзисторов применены по два NXP 4030DLA и одному 6030DLB на каждую фазу, при этом часть транзисторов (шесть 4030DLA) расположена с обратной стороны материнской платы.

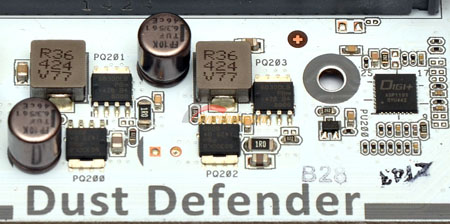

Преобразователь питания памяти двухфазный:
Контроллер промаркирован как DIGI+ ASP1103, в качестве транзисторов установлено по два NXP 6030DLB на каждую фазу.
