Тестирование
Цель испытаний – получить количественный и качественный ответ на соответствие исследуемого БП спецификациям и требованиям ГОСТ'ов по необходимому качеству функционирования. Если говорить кратко, блок питания должен соответствовать тому, что указано в характеристиках.
Процесс исследования состоит из определенного набора тестов, описанных в методике тестирования.
Включение
При установке сигнала PSON в активное состояние блок питания обязан включиться за небольшой интервал времени, при этом выходные напряжения должны появиться максимально быстро и достаточно синхронно. Не допускается каких-либо перенапряжений и провалов. Дабы не загружать статью множеством численных данных, все желающие ознакомиться с параметрами включения/выключения могут изучить описание пункта 6.9. EPS12V Power Supply Design Guide любой редакции V2.9х.
реклама

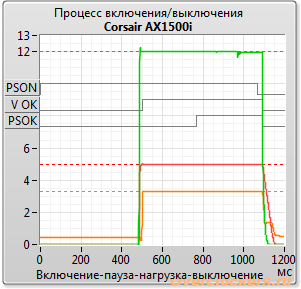

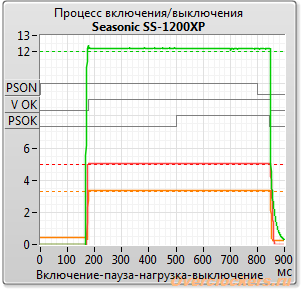

Включение/выключение:
На данной диаграмме отображены три режима блока питания:
- Включение – состояние до момента перехода БП в рабочее состояние. Индикатором является установка сигнала PSOK;
- Нагрузка – после перехода PSOK в рабочее состояние (‘1’) выставляется низкая величина мощности нагрузки, затем уровень потребления повышается до 50% номинальной мощности БП;
- Выключение – после установки 50-процентной нагрузки на БП снимается сигнал управления PSON, что обязывает его выключиться. При этом блок питания должен проработать еще небольшое время, а сигнал PSOK обязан сброситься до момента снижения выходных напряжений БП.

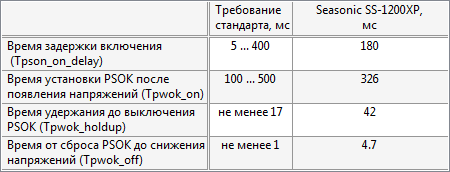

Полученные характеристики:
Блок питания демонстрирует «типичные» характеристики, замечаний нет. Время задержки установки PSOK слегка завышено, но это уже сущий пустяк и полностью соответствует требованиям.

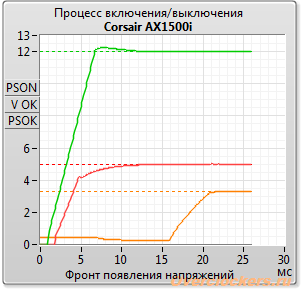

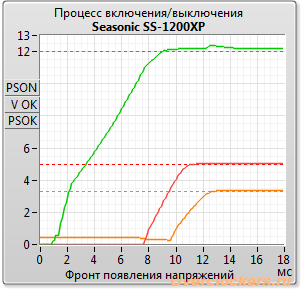

Рассмотрим процесс появления напряжений более подробно:
реклама
По очередности появления напряжений явно просматривается топология с отдельными преобразователями «5 В» и «3.3 В», причем последний запускается с задержкой. Попробую предположить наличие в схеме запуска контроллера, запускающего преобразователь более низкого уровня только после выхода на режим предыдущего преобразователя цепочки. То есть, «12 В» -> «5 В» -> «3.3 В».
Типичный случай последовательного запуска, что гарантирует отсутствие коллизий очередности и уровней. Замечаний нет.
Времена установки напряжений выдержаны очень четко, какое-либо существенное перерегулирование отсутствует. Хороший результат. Гм, скорее отличный.
Нагрузочная характеристика
Процесс испытания состоит в последовательном изменении тока нагрузки по каждому выходу БП с измерением отклика по всем выходам. При этом по другим каналам устанавливается «типичная» минимальная и максимальная величина тока нагрузки. Данный прием позволяет оценить нагрузочную кривую блока питания в типичных условиях работы и представить результаты измерения на обычных «плоских» графиках.

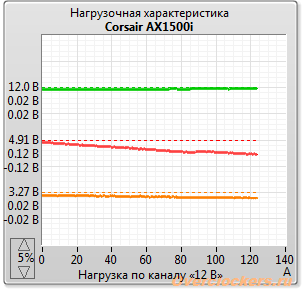

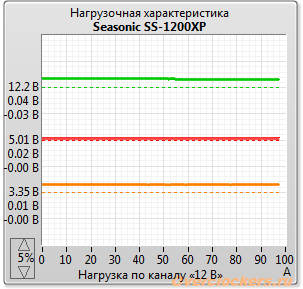

Нагрузка по выходу 12 вольт
Стабильность отличная.

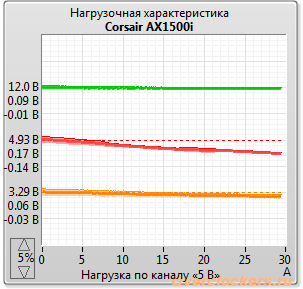

Нагрузка по выходу 5 вольт
Все аналогично предыдущему случаю, замечаний нет.

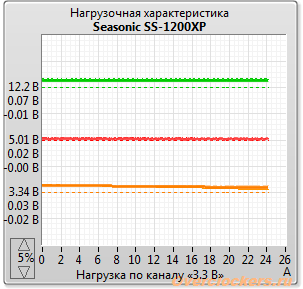

Нагрузка по выходу 3.3 вольта
реклама
Ничего нового – никаких замечаний.
Если не возражаете, пара определений:
- Выходное сопротивление R(a) = отношение уменьшения напряжения на выходе к приращению тока на нем же;
- Переходное сопротивление R(a)(b) = отношение уменьшения напряжения на выходе (а) к приращению тока на выходе (b).

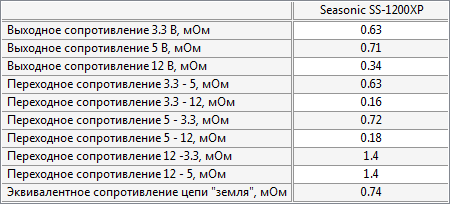

Нагрузочные характеристики:
Практически все выходные сопротивления менее 1 мОм. Из самых полезных стоит отметить 0.34 мОм по выходу «12 В» и 0.74 мОм приведенное сопротивление цепи «земля». Вот не думал, что такое возможно.
Комплексная нагрузочная характеристика
Измерение данной характеристики несет мало смысла, поэтому смотрите сами.

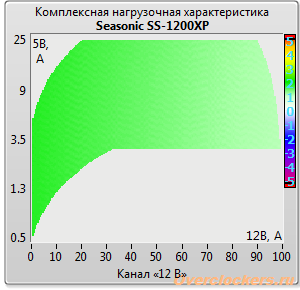

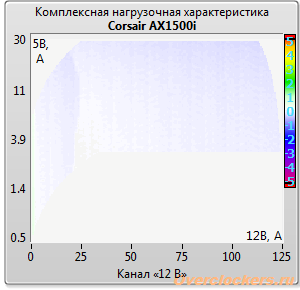

Выход 12 вольт
Замечаний нет. Уровень слегка повышен (+2%), при этом цвет (уровень) почти не меняется по мере изменения нагрузки по выходу «12 В». Если провести оценку уровней «на глаз», то цвет меняется от чисто зеленого до разбавленного, что-то вида +2%...+1.5%. Гадание по цвету – это мило, а что еще вы хотели получить от «КНХ»?

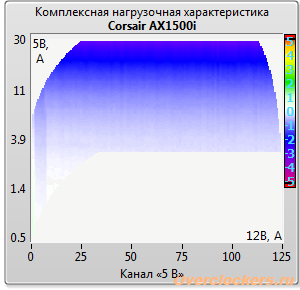

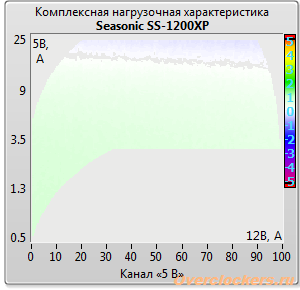

Выход 5 вольт
Выход «5 В» совершенно не зависит от меры нагрузки по выходу «12 В», что навевает подозрения о системе слежения за уровнем потенциала «земли». Это было бы здорово, но может пострадать импульсная стабильность.
По мере повышения нагрузки выхода «5 В» его напряжение слегка снижается (переход цвета с «салатового» на «голубой», примерно +1%...-1%) , что обусловлено очевидным отсутствием обратной связи по самому кабелю питания периферии. Недостатком это не является, хотя, надо сказать прямо, и этот негативный момент можно было бы устранить. Но это уже снова придирки.
Комплексная нагрузочная характеристика по выходу «3.3 В» не снимается из-за малой величины нагрузки по данному выходу и его реальной невостребованности для работы внешних устройств.
