Специальные кнопки и переключатели

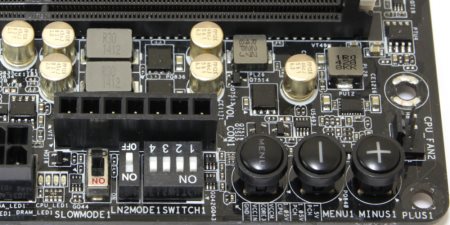

В правом верхнем углу находится еще одна часть кнопок и переключателей.
Также здесь присутствует специальный разъем для замера напряжений на компонентах системы. Кнопки Menu, "+" и "-" предназначены для навигации по меню настроек. Рядом находится четверной переключатель для быстрого отключения определенного слота PCI-e x16. Это распространяется только на желтые разъемы и теперь вовсе не обязательно извлекать видеокарту. Около него есть еще один небольшой переключатель, который называется LN2 mode. Название говорит само за себя и он предназначен для включения специального режима работы для экстремального разгона.
И еще один важный переключатель, расположенный поблизости, также предназначен для этого. Называется он Slow Mode. Эта функция широко используется уже многими производителями и позволяет применять увеличенные значения частот уже после загрузки операционной системы, иногда это помогает.
реклама
Интерфейсная панель
На задней панели расположились следующие интерфейсы.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Два разъема USB 2.0;
- Шесть разъемов USB 3.0;
- Два гигабитных сетевых разъема RJ-45;
- Кнопка сброса настроек ClrCMOS;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out.
Технические характеристики
Поддерживаемые процессоры | Core i7 в исполнении Socket 2011-v3 |
Системная шина, частота | DMI 2.0х4 (20х4 Гбит/с) |
Системная логика | Intel X99 |
Оперативная память | 8 x 288-pin DDR4 DIMM, четырехканальный режим, до 128 Гбайт при частоте 2133 / (2400 / 2666 / 2800 / 2933 / 3400 (разгон)) МГц |
Слоты расширения | 4 - PCI-e x16 Gen3 1 - PCI-e x16 Gen2 (x4) |
Поддержка Multi-GPU | SLI, 3-WAY SLI, 4-WAY SLI, CrossFireX, Quad CrossFire. |
Поддержка SATA/RAID | 10x SATA 6.0 Гбит/с портов – Intel X99; RAID 0, 1, 5, 0+1, JBOD; 1x PCI-e M.2 x4 Gen3 порт – 1x PCI-e x4 Gen3; 1x PCI-e M.2 порт – 1x PCI-e x2 Gen2. |
Поддержка mSATA/M.2 | Нет/Да; |
Сеть | 1х Intel I218V 1x Qualcomm Atheros AR8171 |
Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
USB 2.0 | 2+4x USB 2.0 (Intel X99) |
USB 3.0 | 4x USB 3.0 (Intel X99) 7x USB 3.0 (ASMedia ASM1074) |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 8+4pin ATX 12V |
Разъемы и кнопки задней панели | 1х PS/2 2x USB 2.0/1.1 6х USB 3.0 2x RJ45 5x 3,5 мм Jack 1х Optical S/PDIF Out 1x ClrCMOS |
Фирменные технологии |
|
Размеры, мм | 305 x 272 |
Форм-фактор | EATX. |
Возможности BIOS
Меню настроек BIOS на всех материнских платах компании ASRock «девятой» линейки схоже. Отличия незначительны, в основном они касаются цветового оформления, соответствующего тому или иному модельному ряду. Так, в серии OC Formula оно изобилует желтым цветом.
реклама
Меню настроек ASRock X99 OC Formula можно изучить, посмотрев прилагаемый видеоролик.
Как уже многократно отмечалось, меню BIOS очень удобное и хорошо оформлено. Что касается установок, то все они применяются корректно. Это же относится и к поведению системной платы при переразгоне. При последующей перезагрузке просто загружаются штатные значения.
Тестовый стенд
Тестирование материнской платы ASRock X99 OC Formula проводилось в составе следующей конфигурации:
- Материнская плата: ASRock X99 OC Formula, версия BIOS L1.12A;
- Процессор: Intel Core i7-5960X (3000 МГц);
- Кулер: Noctua NH-D15;
- Термоинтерфейс: Gelid GC-Extreme;
- Память: 4 x 4 Гбайта DDR4 3000, G.Skill;
- Видеокарта: ASUS Strix GeForce GTX 970 OC (1114 / 1253 / 7012 МГц (ядро/boost/память));
- Накопитель SSD: Samsung 840 PRO 512 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Enermax Revolution, 850 Ватт;
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон
Проверить поведение ASRock X99 OC Formula при экстремальном разгоне мне не довелось, но, по отзывам очевидцев, материнская плата успешно осуществляет разгон процессоров при отрицательных температурах. Единственным недостатком называют слабый разгон кэша памяти, что в итоге приводит к не самым выдающимся результатам.

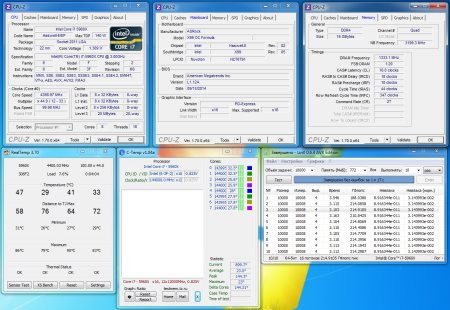

В моем же случае тестирование проводилось с воздушным охлаждением, для чего из закромов был извлечен кулер Noctua NH-D15. И для начала система была запущена в штатном режиме. Каких-либо особенностей или заморочек в нем не выявилось, поэтому без долгих раздумий я перешел к разгону. Планировалось сразу же установить профиль XMP и идти дальше, отталкиваясь от разгона шиной до 125 МГц, но эта затея провалилась. Тестовый стенд вообще отказался запускаться на 125 МГц, поэтому и профиль XMP не заработал. Дальше пришлось оперировать только множителями, итоговые результаты представлены на скриншоте ниже.
В принципе, неплохо, поскольку стендовый i7-5960X был разогнан до 4400 МГц, что является для него пределом, кэш разогнался слабо, а память заработала лишь на 2666 МГц, да еще и с таймингами 16-18-18-44-2Т. Налицо какая-то явная недоработка инженеров ASRock, но версия BIOS на момент тестирования была даже выше, чем на сайте.
Производительность и тепловой режим
Тестирование ASRock X99 OC Formula проводилось в корпусе Corsair Graphite 600T с открытой боковой стенкой при комнатной температуре 25°C в следующих режимах:
- ASRock X99 OC Formula, Intel Core i7-5960X (3000 МГц), память 2133 МГц, тайминги 15-15-15-36-2Т, ASUS Strix GeForce GTX 970 OC;
- ASRock X99 OC Formula, Intel Core i7-5960X @ 4400 МГц (44 х 100), память 2666 МГц, тайминги 16-18-18-44-2Т, ASUS Strix GeForce GTX 970 OC.
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
реклама
Performance, Marks
Включите JavaScript, чтобы видеть графики
Ice Storm, Marks
Включите JavaScript, чтобы видеть графики
Cloud Gate, Marks
Включите JavaScript, чтобы видеть графики
Fire Strike, Marks
Включите JavaScript, чтобы видеть графики
реклама
