Чипсет

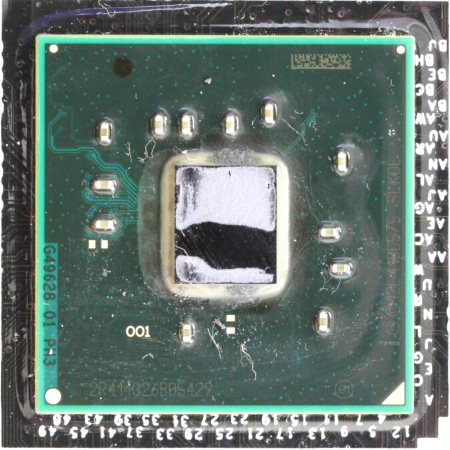

Под верхним теплорассеивателем, как мы выяснили, ничего нет, а под нижним расположился чипсет Intel X99.
Как мы видим, он также частично залит лаком. Функционал его значительно увеличился по сравнению с предшественником Intel X79, и мы уже неоднократно это отмечали в материалах.
реклама
Разъемы SATA, M.2 и USB

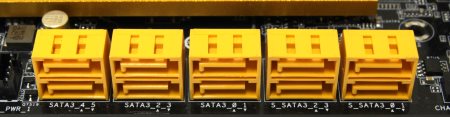

Для поддержки накопителей предусмотрено десять портов SATA 3, которые реализованы при помощи чипсета.
Разумеется, есть поддержка различных режимов RAID. Кроме этого на плате можно обнаружить два разъема M.2, для поддержки накопителей соответствующего стандарта. Один из них обычный. Ему соответствует скорость передачи данных равная 10 Гбит/с. Он находится между первым и вторым слотом PCI-e x16. Поддерживаются накопители разной длины, а для крепления предусмотрена специальная втулка и винт в комплекте.

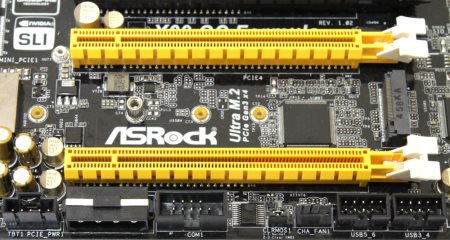

Второй разъем называется Ultra M.2, что обозначает использование четырех линий PCI-e третьего поколения. Он обеспечивает скорость передачи данных до 32 Гбит/с. Расположен этот разъем между двумя нижними слотами PCI-e x16.
Еще чипсет поддерживает до шести портов USB 3.0 и восемь USB 2.0. Здесь снова было принято решение расширить функциональные возможности при помощи дополнительных контроллеров. Для этого на плате распаяно две микросхемы ASMedia ASM1074.
реклама

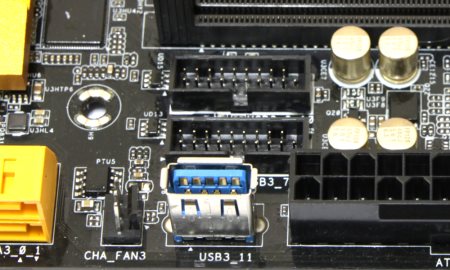

Таким образом на задней панели получилось шесть портов USB 3.0 и еще две колодки этого стандарта для подключения четырех устройств находятся непосредственно на самой материнской плате рядом с коннектором питания ATX.
Здесь же можно обнаружить распаянный обычный разъем USB 3.0, для удобства подключения USB накопителя на открытом стенде.
Индикаторы и кнопки

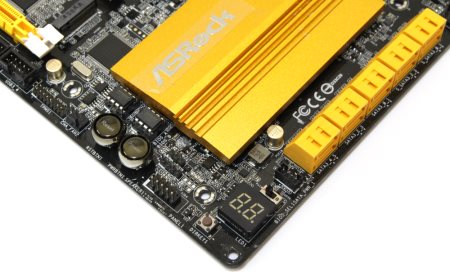

В правом нижнем углу находится двойной семисегментный индикатор кодов загрузки и инициализации.

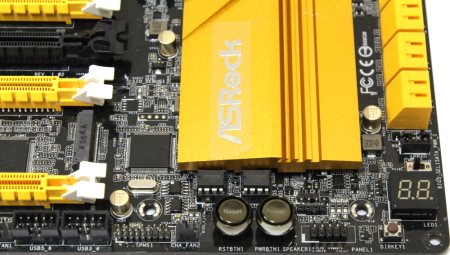

Там же находится кнопка DirectKey для входа в BIOS. Немножко выше расположен переключатель микросхем BIOS, а также разъем HDD Saver. Левее распаяна колодка для подключения кнопок и индикаторов корпуса.
Рядом с ней можно увидеть две кнопки Power и Reset, а также две микросхемы BIOS. Левее по нижнему краю находится разъем для подключения TPM модуля.
Дальше можно обнаружить две колодки для подключения четырех устройств USB 2.0. Выше распаяны две микросхемы ввода/вывода и системного мониторинга Nuvoton NCT6791D.
Слоты расширения

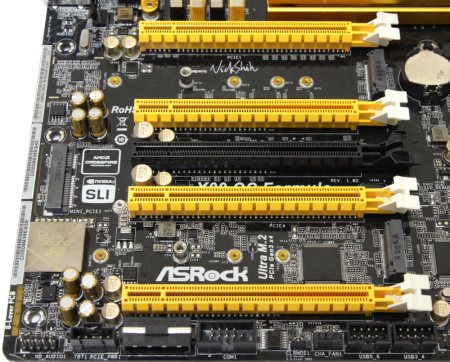

На плате расположено пять слотов расширения PCI-e x16.
Те, что берут линии PCI-e от процессора, выделены желтым цветом. При установке четырех видеоадаптеров они будут работать по формуле x16+x8+x8+x8. Поэтому поддерживаются все мультиграфические технологии включая, 4-WAY SLI и Quad CrossFire. Поскольку эти линии выделяются процессором, то они естественно третьего поколения. Что касается одного черного слота PCI-e x16, то он обеспечивается чипсетом и ограничен скоростью PCI-e x4 Gen2.
реклама

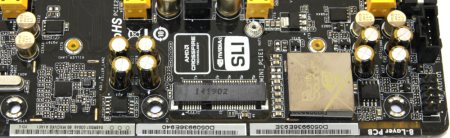

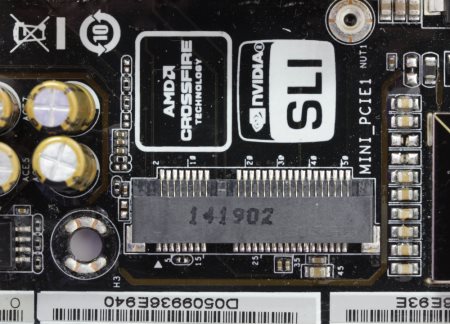

Вдобавок к этому на плате находится ноутбучный разъем mini PCI-e для возможности установки например беспроводного модуля. Находится он с левого края.
Звук и сеть
Там же чуть ниже разместился звуковой кодек, который закрыт декоративной металлической крышкой с надписью Purity Sound 2 и опоясан небольшим количеством электролитических звуковых конденсаторов.
Несмотря на такое громкое название, да еще и с индексом 2, здесь скрывается старый знакомый чип Realtek ALC1150. Тут же в уголке можно заметить маленькое полупрозрачное окошко с индикатором количества слоев металлизации и воочию убедиться, что их восемь.

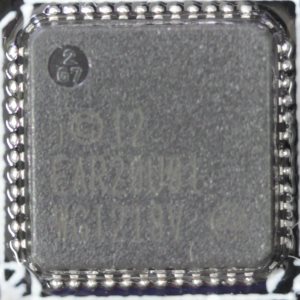

Один гигабитный сетевой контроллер представлен микросхемой Intel I218V, а другой Qualcomm Atheros AR8171.
