Близняшки: обзор материнских плат ASRock FM2A58+ BTC и ASRock FM2A88X+ BTC (страница 5)

Тестирование интерфейсов USB и SATA

Набор системной логики AMD A58 не может похвастать поддержкой современных USB 3.0 и SATA 6 Гбит/с, ограничиваясь более старыми версиями этих интерфейсов. При этом на младшей материнской плате нет и каких-либо дополнительных контроллеров. Но необходимые тесты все же будут проведены.

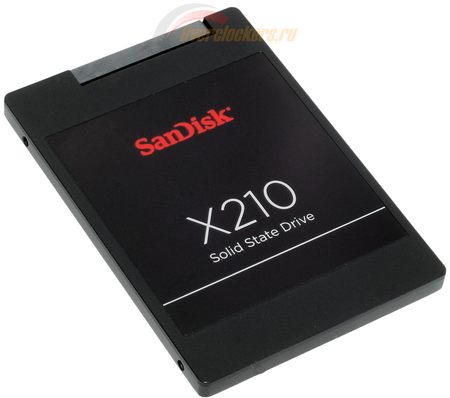

В качестве тестового приложения используется Crystal Disk Mark x64 версии 3.0.3 x64. В качестве тестовых накопителей мною были взяты накопитель SanDisk X210 128 Гбайт…

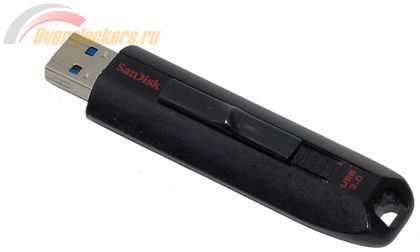

… и USB 3.0 SanDisk Extreme объемом 16 Гбайт.

SATA2 / SATA 6 Гбит/с

USB 2.0 /USB 3.0

Тестирование звукового тракта

Проводилось с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0.

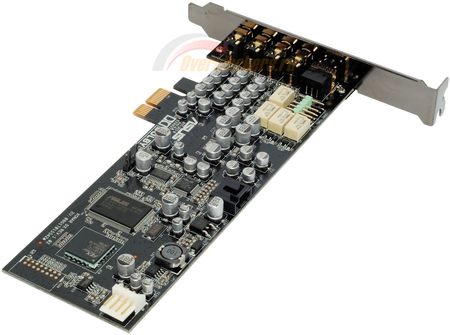

Для тестов используется дискретная звуковая карта Asus Xonar DX с интерфейсом PCI-E x1, которая на сегодняшний день является одним из лучших технических решений пользовательского класса.

Тестирование будет проводиться в двух конфигурациях: сначала тестируется аудиовыход материнской платы, при этом звуковая карта Asus Xonar DX является приемником звука, затем наоборот, Asus Xonar DX используется в качестве источника аудиосигнала, а прием звука производится с линейного входа материнской платы. Само тестирование будет проводиться в двух режимах: минимальном (16 бит, 44.1 КГц) и максимальном, что допускает установить драйвер звукового кодека, примененного в данном случае.

На всякий случай подчеркну момент, который для некоторых пользователей может оказаться неочевидным: при установке дискретной аудиокарты материнские платы, как правило, отключают интегрированный звуковой кодек автоматически. Недостаточно положения переключателя «Auto» в BIOS материнской платы, нужно принудительное включение путем установки этого параметра в положение «Enabled».

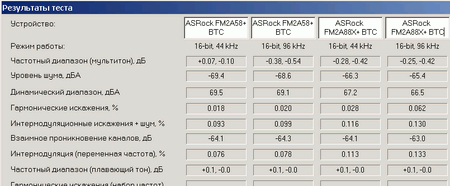

Результаты теста линейного выхода звуковой подсистемы:

На удивление, в этот раз от RMAA не наблюдалось ни предупреждений об недостаточном уровне сигнала, ни предложений увеличить громкость.

Архив с подробными данными тестирования (html-отчет, sav-файлы) прилагается.

Результаты теста аудиовыхода звуковой подсистемы:

Общая оценка, выставленная RightMark Audio Analyzer:

• ASRock FM2A58+ BTC: очень хорошо / хорошо;
• ASRock FM2A88X+ BTC: хорошо / хорошо.

Результаты теста линейного входа звуковой подсистемы:

Общая оценка, выставленная RightMark Audio Analyzer:

• ASRock FM2A58+ BTC: хорошо / хорошо;
• ASRock FM2A88X+ BTC: хорошо / хорошо.

Особенности эксплуатации и разгон

Модель оказалась пригодна для игр с разгоном с целым рядом оговорок: здесь свое слово сказали и аппаратная часть, и BIOS. В частности, температура преобразователя питания уже при напряжениях около 1.4 В достигает 80-90 градусов; крайне рекомендуется использование принудительного обдува соответствующего радиатора.

Тем не менее, следует учитывать, что тестирование проводилось с «флагманом на пенсии» – APU A10-6800K, в основе которого лежат два модуля. Поэтому при разгоне более дешевых процессоров с упрощенной архитектурой проблемы с перегревом должны быть менее актуальны.

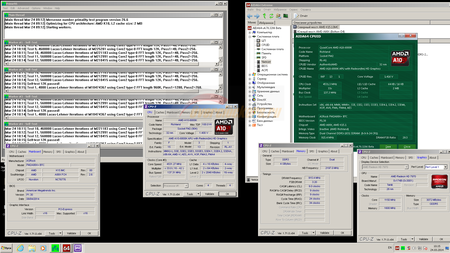

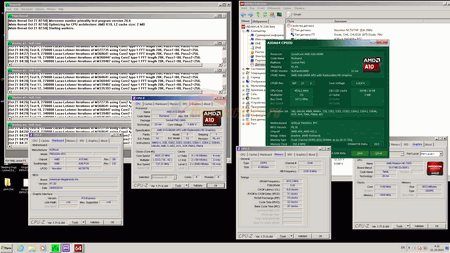

Чтобы добиться разгона по базовой частоте BCLK, пришлось переключить контроллер SATA из AHCI в IDE-режим.

Впрочем, для HDD в этом плане нет практически никакой разницы, как и для SSD: она будет видна в большинстве случаев только в различных тестовых приложениях, а команда TRIM «доходит» от операционной системы (напомню, Windows 7 или новее) до контроллера твердотельного флеш-накопителя и в этом режиме.

Причем подобный разгон стал возможен только при установке дискретной видеокарты – с использованием встроенного видеоядра удавалось пройти лишь тесты стабильности процессора, а любые 3D-приложения через некоторое время просто зависали. Однако даже в этом случае получить идеально работающую систему не удалось: в состоянии разгона материнская плата иногда зависала на стартовой заставке.

Мало того, возникли и проблемы с аудиокартой Asus Xonar DX – она просто не обнаруживалась ни в одном из слотов PCI-E, будь то x1 или х16 от процессора, или же чипсетный слот х4. При этом установленные мною дополнительные контроллеры SATA и USB функционировали без проблем. Даже SSD-накопитель Plextor M6e 512 Гбайт, участвовавший в одном из прошлых обзоров, заработал, не задавая лишних вопросов.

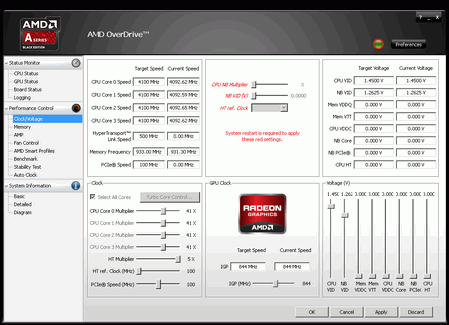

Нужно заметить, что AMD OverDrive открывает доступ к разгону графического ядра.

Но любые попытки пойти по частоте свыше 950 МГц оканчивались сбоями графических тестов.

Заключение

Рассмотренные материнские платы ASRock не просто крайне похожи, они идентичны как близнецы. Отличия только в наборе системной логики и реализованной соответственно функциональности: дополнительная колодка USB 3.0 и SATA 6 Гбит/с вместо SATA2 у старшей из них. В остальном это – одна и та же системная плата.

Соответственно обе они продемонстрировали и схожий разгонный потенциал, который, кстати говоря, не слишком-то и блещет: фактически отсутствует возможность разгона встроенного графического ядра, налицо плохой разгонный потенциал по подсистеме памяти. Единственным утешением будет возможность хорошего разгона по базовой частоте (шине), который не помешает при «тонком тюнинге» младших моделей процессоров AMD в исполнении Socket FM2 и FM2+ с заблокированным коэффициентом умножения. Разгон старших ЦП с двумя двухпоточными модулями, скорее всего, упрется в недостаточную мощность преобразователей питания.

А вот стоят ли полуторакратной переплаты два порта USB 3.0 и восемь SATA 6 Гбит/с вместо шести SATA2 – здесь решать уже каждому самостоятельно. Стоит только заметить, что докупка отдельных USB- и SATA-контроллеров выльется примерно в ту же сумму.
