Близняшки: обзор материнских плат ASRock FM2A58+ BTC и ASRock FM2A88X+ BTC (страница 2)

Система охлаждения

Обе материнские платы оснащены совершенно одинаковыми системами охлаждения.

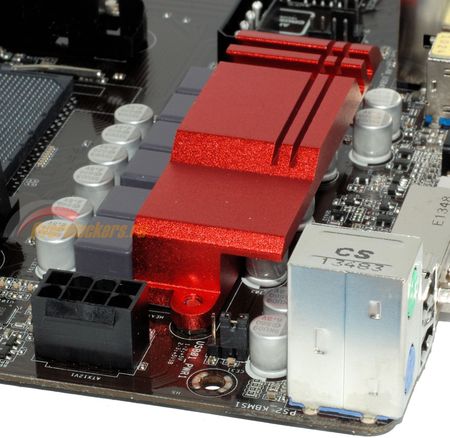

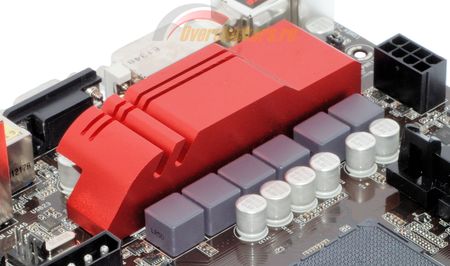

Подсистема питания процессора накрыта компактным (высота над поверхностью платы всего 23 мм) радиатором из алюминиевого сплава с покрытием красного цвета, шершавым на ощупь. В качестве термоинтерфейса используется термопрокладка. Крепление выполнено на основе подпружиненных винтов.

Наборы системной логики скрыты под радиаторами небольших размеров, но их крепление обеспечивается уже обычными пластиковыми защелками, хотя и подпружиненными. В качестве термоинтерфейса взята «терможвачка».

Крепление системы охлаждения ЦП стандартное.

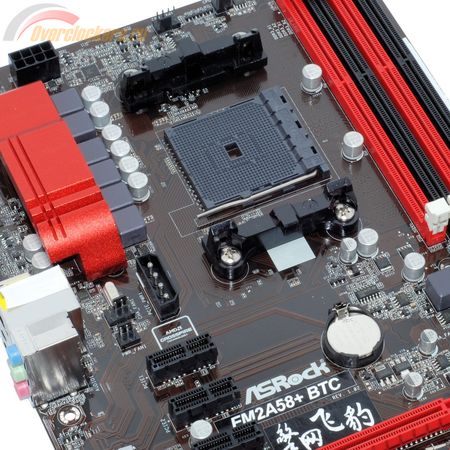

Обратите внимание, насколько просторно здесь процессорной СО: до ближайшего разъема PCI-Express x16 оставлено очень большое расстояние, поэтому совершенно нет нужды задумываться о том, «поместится нормально или впритык, с риском замыкания?»

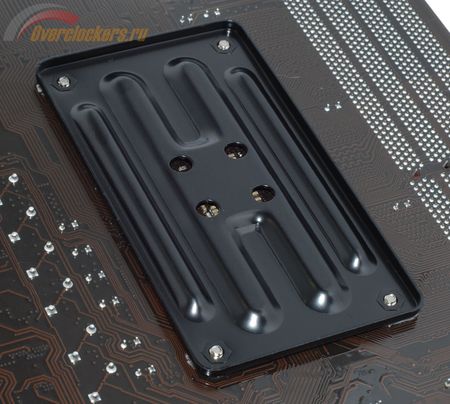

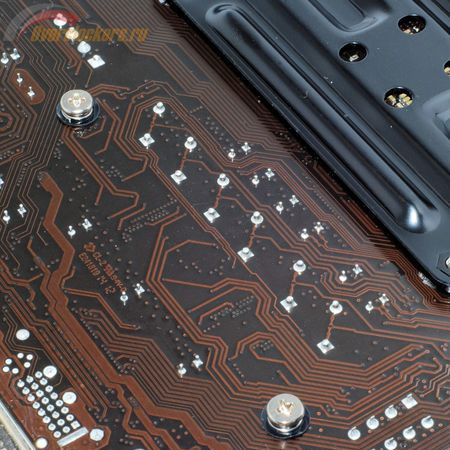

С обратной стороны платы для защиты от прогиба (в результате установки кулера с очень большой силой прижима) установлена привычная металлическая пластина.

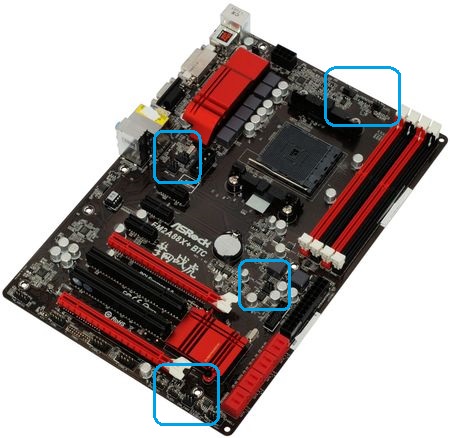

Герои обзора получили по шесть разъемов для подключения вентиляторов.

Над процессорным сокетом расположились четырехконтактный CPU_FAN1 (управляются только четырехконтактные ШИМ-вентиляторы) и трехконтактный CPU_FAN2 (управляемы оба типа моделей). Эти два разъема регулируются совместно, их настройка в BIOS едина.

Посередине платы, за блоком аудиоразъемов, помещены четырехконтактный CHA_FAN1 (управляются только четырехконтактные ШИМ-вентиляторы) и трехконтактный PWR_FAN1 (неуправляем), в противоположность им под слотами памяти расположился трехконтактный CHA_FAN2 (управляются оба типа), а в правом нижнем углу находится трехконтактный CHA_FAN3 (неуправляем).

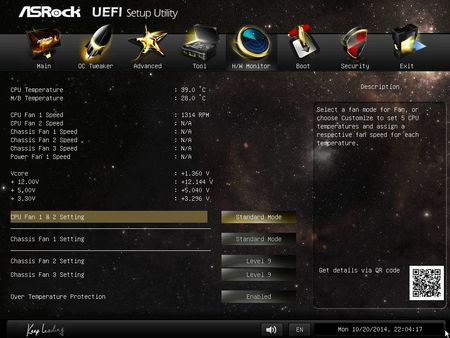

В BIOS материнской платы тонкая настройка оборотов вертушек доступна только для CPU_FAN1/CPU_FAN2 и CHA_FAN1, а для CHA_FAN2/CHA_FAN3 доступны лишь девять фиксированных уровней оборотов (по умолчанию установлен «Level 9» – максимальная скорость).

Подсистемы питания процессора и оперативной памяти

Вопреки моим ожиданиям, инженеры ASRock не стали экономить на элементной базе младшей модели: преобразователи питания ЦП на обеих системных платах идентичны не только по схеме, но и по используемым компонентам:

ШИМ-контроллер Richtek RT8878A, к сожалению, отсутствует на сайте Richtek, удалось обнаружить лишь RT8878B. Однако его характеристики очевидны: в нашем случае он управляет обоими преобразователями питания: четырехфазным CPU Core и двухфазным CPU NB Core (также от него запитано интегрированное графическое ядро процессора).

А в элементной базе обнаруживается четыре небольших микросхемы с маркировкой 03 A1 634. Очевидно, что это драйверы фаз. И действительно в микросхему RT8878B интегрировано только два драйвера, отвечающих за фазы CPU NB Core («2 Embedded MOSFET Drivers at the VDD Controller», как указано в его документации).

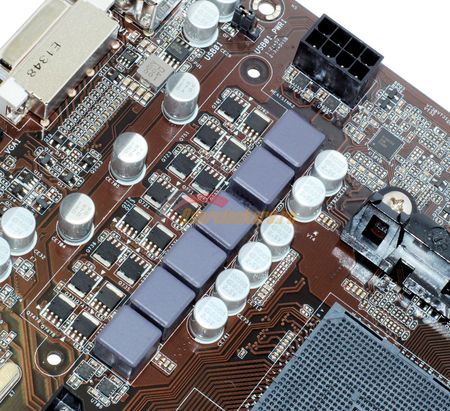

В качестве силовых элементов используются мосфеты 5830DL производства NXP Semiconductors – по три на каждую из фаз CPU Core и два – CPU NB Core. Памятуя о ASRock FM2A78M-DG3+, где используются они же и в том же количестве, можно ожидать склонности подсистемы питания ЦП к перегреву. Однако здесь хотя бы установлен радиатор, поэтому ситуация должна быть не такой критичной, и это будет проверено в дальнейшем при тестировании на разгон.

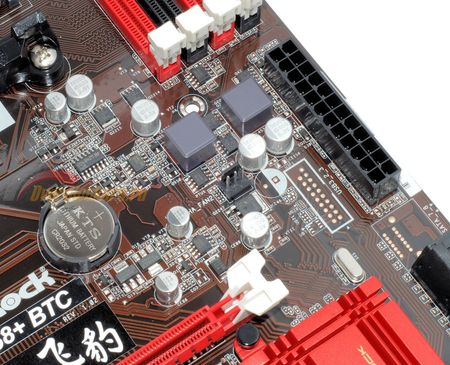

Мы же помним, что платы ASRock выполнены в зауженном варианте форм-фактора ATX? Своеобразной жертвой этого технического решения стал преобразователь питания оперативной памяти – он был перемещен со своего традиционного места между слотами памяти и правым краем платы вниз, ближе к набору системной логики.

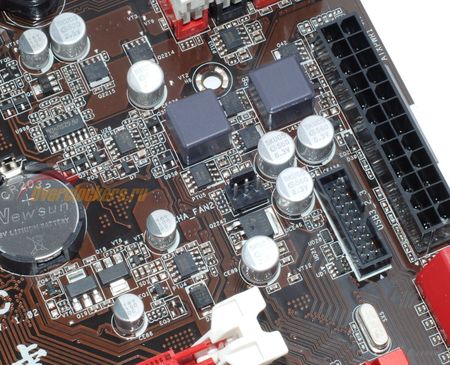

Однофазный преобразователь построен на мосфетах 5830DL, выпущенных NXP Semiconductors, и управляется ШИМ-контроллером Anpec APW8720D. Причем если на ASRock FM2A58+ BTC достаточно свободно, то на ASRock FM2A88X+ BTC добавляется колодка для подключения портов USB 3.0 и сопутствующая ей обвязка.

Но не нужно думать, что инженеры ASRock оказались оригинальны в подобном размещении преобразователя питания оперативной памяти, достаточно вспомнить, к примеру, Sapphire PURE Platinum Z77K и PURE Platinum A85XT, которые выполнены в варианте ATX стандартной ширины и где подобной стесненности нет. Однако расположение элементной базы аналогично.

Хотя одну ошибку (намеренно или случайно) разработчики ASRock все же допустили.

Выступ защелки на разъеме для подключения дополнительного питания ATX расположен так, что сама защелка будет упираться либо в решетку блока питания, либо в стенку корпуса (в зависимости от внутренней компоновки системного блока). Вот на этот момент стоит обратить внимание.
