Дизайн, прочая элементная база и особенности
При дальнейшем осмотре для упрощения подачи материала описание будет вестись «в единственном числе», как будто мы рассматриваем одну материнскую плату, однако следует понимать, что речь идет о двух практически идентичных моделях. Там, где будут обнаруживаться отличия, это будет оговариваться отдельно.

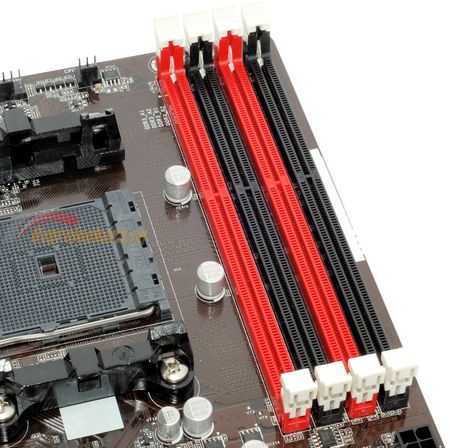

На плате размещены четыре слота памяти, в которые допускается установка до 64 Гбайт оперативной памяти DDR3.
Заявлена поддержка эффективных частот от 800 до 2400 МГц (в настройках BIOS действительно присутствуют необходимые множители), Intel Extreme Memory Profile (XMP) версий 1.2 и 1.3, AMD Memory Profile Technology (AMP). Для активации двухканального режима модули памяти необходимо устанавливать в разъемы одинакового цвета.
реклама
Под слотами памяти мы обнаружим:
- У ASRock FM2A58+ BTC – пустую посадочную площадку;
- У ASRock FM2A88X+ BTC – колодку для подключения двух портов USB 3.0 передней панели корпуса системного блока.

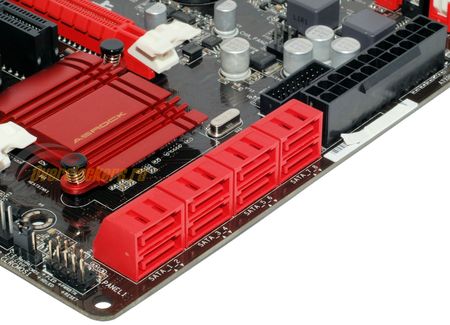

Еще ниже, уже практически в самом углу платы, разместились разъемы SATA для подключения подсистемы хранения данных. Все они реализованы силами самих наборов системной логики. Необходимо заметить, что AMD A58 поддерживает только шесть SATA2:

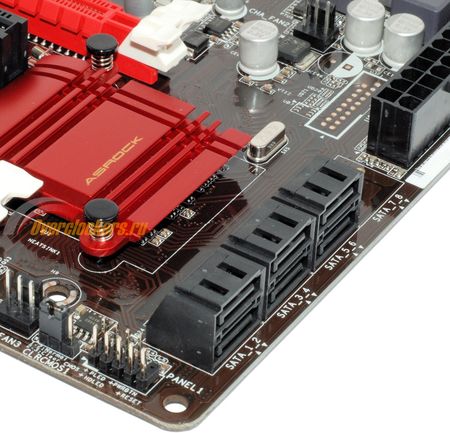

А чипсет A88X поддерживает уже восемь SATA, причем более быстрой, третьей версии:
По нижнему краю платы обнаружатся (перечисление «по удалению», справа налево):
реклама
- Колодка для подключения функциональных кнопок корпуса системного блока (включения, перезагрузки), а также светоиндикации работы;
- Перемычка для сброса настроек BIOS материнской платы;
- Трехконтактный разъем CHA_FAN3 для подключения вентилятора;
- Колодки для подключения светоиндикации работы и системного динамика;
- Две колодки для подключения четырех портов USB 2.0/1.1;
- Колодка COM-порта;
- Колодка для подключения аудиоразъемов передней панели корпуса системного блока.
По всей видимости, предполагалась возможность подключить модуль шифрования TPM, однако ни на младшей, ни на старшей модели соответствующая колодка не установлена, а место для нее оставлено пустующим.

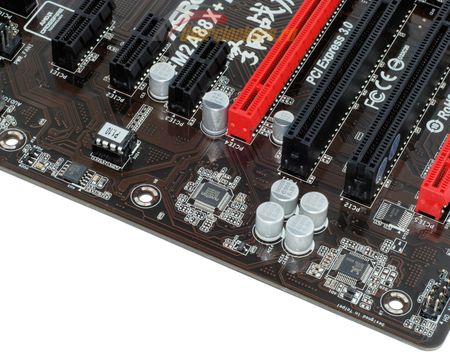

По правому краю платы традиционно расположились аудиотракт с соответствующим контроллером и обвязкой, а также контроллер I/O.
В качестве которых взяты Realtek ALC662 и Nuvoton NCT5573D (кстати, CPU-Z определяет его как NCT6776D). Устаревший аудиокодек начального уровня, никаких обособлений аудиотракта. Скромно, весьма скромно…

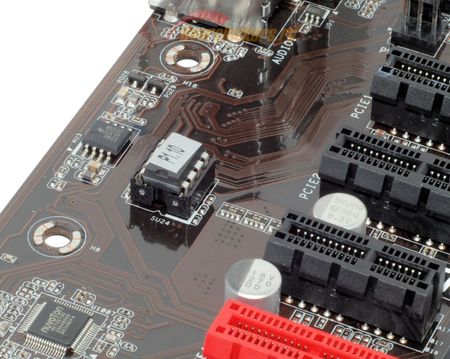

Тут же расположилась съемная микросхема флеш-памяти BIOS.
К сожалению, снять наклейку не удалось ни на одной, ни на другой плате. Поэтому точное опознание не состоялось.

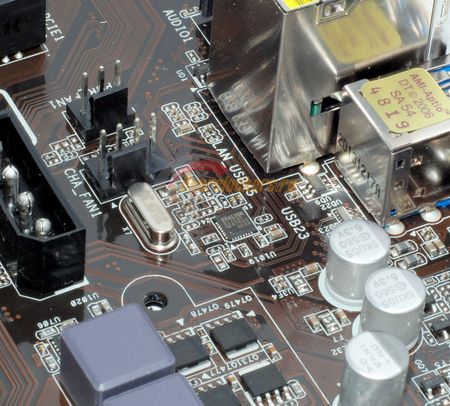

Гигабитный сетевой контроллер скрылся за задней интерфейсной панелью:
Это Realtek RTL8111GR, который подключен к процессору одной линией PCI-Express x1.

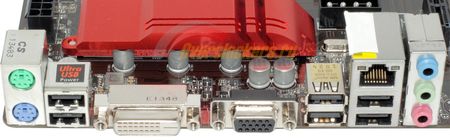

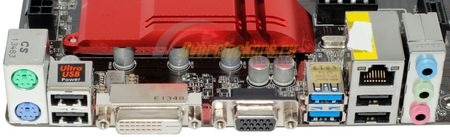

Задние панели материнских плат почти одинаковы, хотя и за одним небольшим исключением:
- Два PS/2 для подключения мыши и клавиатуры;
- Два USB 2.0/1.1, способных отдавать ток повышенной силы для зарядки мобильных устройств (кстати, сзади расположилась перемычка дежурного тока);
- Один DVI-D и один D-Sub;
- Два порта USB. У ASRock FM2A58+ BTC это 2.0/1.1, а у ASRock FM2A88X+ BTC это 3.0/2.0/1.1 – согласно возможностям набора системной логики;
- Один сетевой порт RJ-45 и два USB 2.0/1.1;
- Блок аудиоразъемов.
реклама

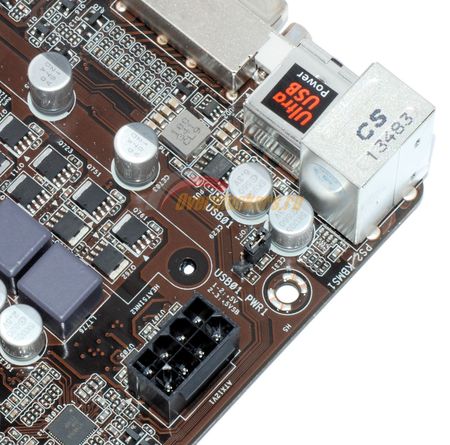

С обратной стороны интерфейсной панели присутствует перемычка USB01_PWR, отвечающая за наличие дежурного питания на портах USB:
По умолчанию выбрано питание +5 В от дежурного напряжения, выдаваемого блоком питания – для возможности пробуждения компьютера от USB-клавиатуры, а также зарядки мобильного устройства при выключенном, но не обесточенном ПК. Если возникла необходимость отключить эту функциональность, перемычку необходимо переставить во второе положение.
