Тестовый стенд и ПО
На непрерывное тестирование систем охлаждения под нагрузкой в LinX было затрачено более 43 часов.
Тестовая конфигурация:
- Материнская плата: Asus Maximus VI Gene Z87 (BIOS 1505);
- Процессор: Intel Core i7-4790K (скальпирован, ОС 4.7 ГГц, 1.256 В, 4/8 HT ON);
- Термоинтерфейс: Arctic Cooling MX-4
- Оперативная память:
- Crucial Ballistix Sport 2 x 8 Гбайт, 1600 МГц (9-9-9-24-1t, 1.35 В, Low Profile);
- Corsair Dominator GT 4 x 4 Гбайта, 2133 МГц (9-11-10-27 1T, 1.5 В, CMT16GX3M4X2133C9);
- Блок питания: Corsair AX760, 760 Ватт (терморегулируемый вентилятор);
- Видеокарта: Palit GeForce GTX 680 2 Гбайта;
- Система охлаждения видеокарты: Thermalright Shaman + Noctua NF-P12;
- Дисковая система: OCZ Vertex 3, 60 Гбайт;
- Реобас: BitFenix Recon.
Программное обеспечение:
реклама
Прогрев процессора:
- LinX 0.6.4 (10 минут).
Мониторинг осуществлялся при помощи следующих программ:
- RealTemp 3.70;
- CPUID CPU-Z;
- HWMonitor x64.
Методика тестирования

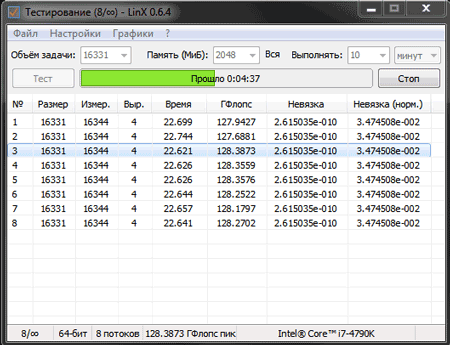

Нагрев и нагрузка CPU проводилась при помощи программы LinX 0.6.4 в течение 10 минут для каждого режима.
Средняя температура в помещении – 28 градусов, температура минимально опускалась до 27°C и поднималась до 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C). Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении в момент тестирования – ~55%.
После скальпирования и замены термоинтерфейса на жидкий металл падение температуры процессора составило более 30 градусов. До скальпирования экземпляр ЦП проходил тестирование в LinX 0.6.4 и за 10 минут нагревался до 96 градусов с Corsair H110, работающей на максимальных оборотах.
реклама
Режимы работы CPU
Тестирование проходило в двух режимах работы процессора. В первом скальпированный Intel Core i7-4790K работал по умолчанию, его четыре ядра под нагрузкой работали на частоте 4.2 ГГц с включенным HT, напряжение при этом держалось на отметке 1.088-1.094 В.

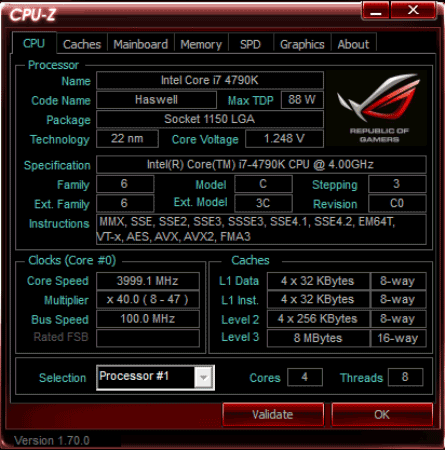

Ниже приводятся скриншоты настроек BIOS и показания CPUID.

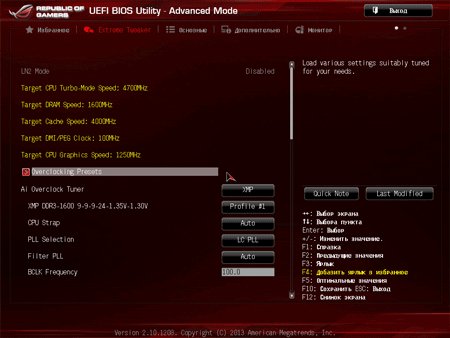

Во втором режиме скальпированный Intel Core i7-4790K был разогнан до 4.7 ГГц при напряжении 1.256 В, Hyper Threading – on. Скриншоты настроек BIOS и показания CPUID приведены ниже.
Управление вентиляторами

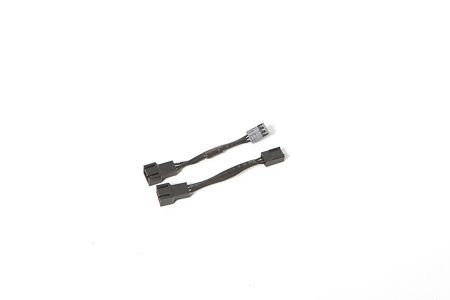

За управление скоростью вращения крыльчаток отвечал реобас BitFenix Recon. С целью достичь равномерной работы всех вентиляторов на 600 об/мин, они подключались к контроллеру через специальные переходники для понижения оборотов, идущие в комплекте с моделью Corsair SP120 Quiet Edition.
Эти же резисторы использовались для получения стабильной работы при 600, 800 и 1000 об/мин с вентиляторами Thermalright TY-143, Corsair 140 мм PWM, Noctua NF-P14r redux-1500 PWM, Corsair SP120 Quiet Edition и Corsair SP120L.
Стоит отметить, что без их использования стендовый реобас BitFenix Recon не мог удерживать необходимые обороты вентиляторов на одном уровне.
реклама
Обобщенные шумовые категории
Несмотря на то, что шумовым данным в этом обзоре будет уделено меньше внимания, чем обычно, они все же будут указаны на двух графиках. Каждый режим протестирован в определенной шумовой категории, которая обладает на графиках своим цветом. Это реализовано с целью не перегружать обзор количеством графиков, а сделать два больших, где характеристику и значение шумового режима обозначает цвет.
Каждая протестированная комбинация подгонялась под определенную шумовую категорию, всего их пять. Цвет режима и его значение представлены на наглядном графике ниже.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Результаты тестирования
На графиках указаны температуры самого горячего и самого холодного ядер процессора под нагрузкой.
Сводный график для всех режимов и комбинаций со скальпированным CPU без разгона
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Сводный график для всех режимов и комбинаций с разогнанным скальпированным CPU
Меньше - лучше
Включите JavaScript, чтобы видеть графики
Заключение
Тестирование показало, что кулер Noctua NH-D14 охлаждает Intel Core i7-4790K лучше, чем Thermalright SilverArrow IB-E. Проигрыш последнего обусловлен неровным основанием, а кривая подошва – привычная болячка Thermalright.
В предыдущей части ситуация была иной, тогда победа осталась за Thermalright SilverArrow IB-E с идеально ровным основанием. В этом же обзоре радиатор «Стрелы» был другим, и такая замена выводит вперед австрийскую систему охлаждения.
Выводы
Что касается сравнения замкнутых СВО и воздушных суперкулеров, то здесь все очевидно.
Честно говоря, СЖО Corsair H110 меня приятно удивила, правда, со второго раза. Не столь давно на ПС был выложен мой обзор о ней, и в тот раз она не впечатлила – ни в плане охлаждения Intel Core i7-3770K, ни в плане сравнения с Thermalright SilverArrow IB-E. Стоит отметить, что данная модель Corsair при скорости помпы 900 об/мин может быть бесшумной, в таком режиме шум будут издавать лишь установленные на нее вентиляторы.
Неплоха оказалась и Corsair H100i, показав результаты лучше, нежели воздушные суперкулеры. Но против нее выступили не только шумные родные вентиляторы, но и помпа, не захотевшая работать на низких оборотах. Их совместные усилия не позволили «сотке» стать абсолютно бесшумной.
К недостаткам замкнутых СЖО отнесем их стоимость и (хоть и малую, но все же) вероятность поломки помпы. В последнем случае может выручить сдача устройства по гарантии, ну а в первом проблему решит появление на прилавках магазинов «водянок», ценники которых будут аналогичны таковым для суперкулеров. Единственное, с чем не сможет справиться обычная СВО, это с охлаждением процессора в пассивном режиме, здесь преимущество остается на стороне традиционных кулеров.
О выборе пары вентиляторов стоит сказать отдельно. Как правило, претензий к комплектным пропеллерам не возникает, менять их без особой надобности не стоит. Исключением здесь могут стать лишь Corsair SP120L и SP120, поскольку при их работе становится заметен шум подшипника, не спасает ситуацию и снижение оборотов до 800 об/мин.
Что касается остальных моделей вентиляторов, то результаты их работы представлены выше, остается сказать лишь пару слов.
Модели 140 мм:
- Thermalright TY-143 – превосходный и универсальный продукт, может быть тихим и одновременно экстремально производительным, будет хорошо смотреться на любом радиаторе.
- Thermalright TY-141 – справляется с охлаждением чуть хуже 143-ей модели, но на минимальных оборотах оказывается даже тише и обладает хорошей производительностью.
- Enermax T.B.Silence UCTB14B PWM – тихий только на минимальных оборотах, в остальных режимах у него возник странный треск во время работы, весьма посредственная модель.
- Enermax T.B. Apollish UCTA14N-R red – тихая и очень красивая вертушка, но с невысоким максимальным числом оборотов.
- Corsair 140mm PWM – на первый взгляд, стандартная безымянная «стосороковка», которая на практике оказалась тихой и довольно производительной.
- Noctua NF-P14 FLX – хорошее, но дорогое решение, тихое и производительное.
- Noctua NF-P14r redux-1500 PWM – об этом вентиляторе можно сказать все то же самое, что и о предыдущей модели, отличие кроется в другом цвете и PWM управлении.
Модели 120 мм:
- Corsair SP120 Quiet Edition – вертушка, созданная для шумной работы, в качестве тихого решения не подойдет, отличается высокой производительностью и шумным подшипником.
- Corsair SP120L – схож со своим представленным выше братом, но получил более высокие обороты, в остальном список плюсов и минусов аналогичен.
- Scythe Glide Stream (SY1225HB12L) 800RPM – хороший и тихий вариант 120 мм пропеллера, недорогой и производительный, но с коротким временем службы.
- BitFenix Spectre Non-LED 120mm – еще одна неплохая модель, тихая, недорогая, производительная, но проигрывающая по времени работы более дорогим решениям.
