Внутреннее строение, сборка ПК

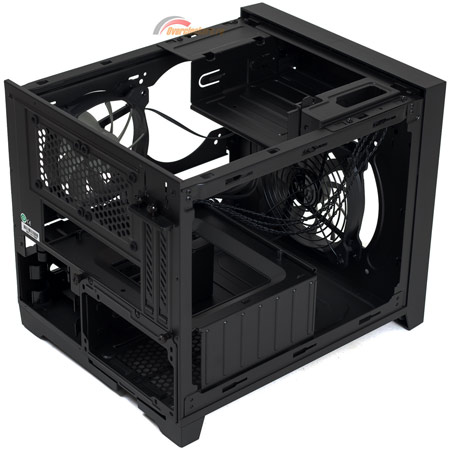

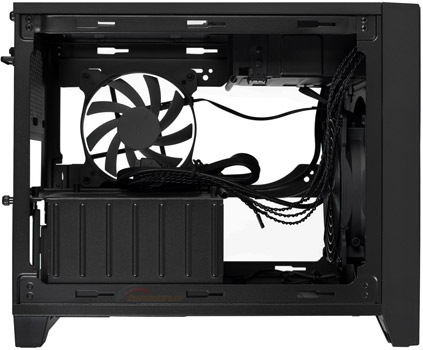

Corsair Obsidian 250D представляет собой однообъемную конструкцию, частично разделенную перегородкой. Последняя не только служит поддоном системной плате, но и укрывает под собой блок питания и корзину для накопителей.
Как и снаружи, внутри корпус полностью черный.
реклама
Материнская плата размещается в верхней половине внутреннего пространства в горизонтальном положении. Устанавливается на поддон, на припаянные к нему стойки. Рассматриваемый корпус поддерживает лишь один форм-фактор системных плат – Mini-ITX.
Место для блока питания предусмотрено в задней нижней части корпуса, размещается он в горизонтальном положении вентилятором вниз. Мягкую посадку БП обеспечивают высокие резиновые прокладки, приклеенные к днищу. Максимальная длина блока питания заявлена производителем как 180 мм.
Максимальная длина графического адаптера ограничена по сути только длиной самого корпуса и составляет 290 мм. Зато высота процессорного охладителя не должна превышать 120 мм. Крепление карт расширения стандартное – при помощи винтов с накатанной головкой.
Corsair Obsidian 250D поддерживает установку одного 5.25-дюймового устройства, для которого предназначен отсек с фронтальной стороны. Предварительно из него требуется удалить заглушку. Крепление устройства – безвинтовое, при помощи специального запорного механизма. При необходимости отсек можно демонтировать, открутив четыре винта. Что и было сделано в моем случае, для расширения свободного места.

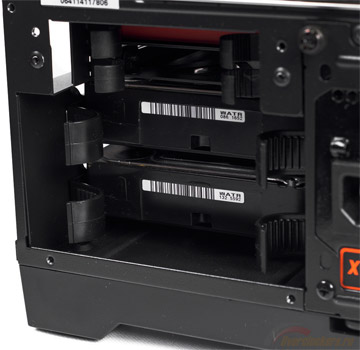

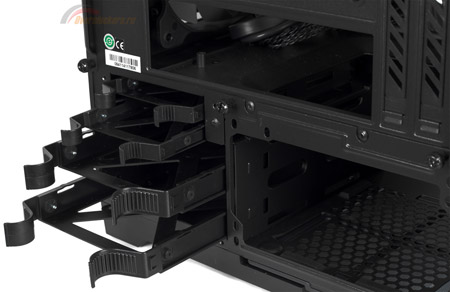

3.5-дюймовые накопители можно установить до двух штук. Их установка осуществляется с внешней задней стороны корпуса посредством салазок, в нижнюю корзину, расположенную под поддоном платы. Открывать корпус при этом не требуется, достаточно снять с тыловой стороны перфорированную заглушку, открутив три винта (с накатанной головкой). Все накопители размещаются в корзине продольно.
реклама

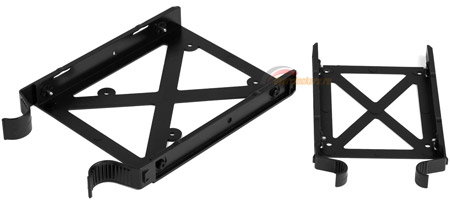

Салазки легко изгибаются, кроме того, производитель позаботился об их оснащении силиконовыми прокладками. Накопитель устанавливается за считанные секунды, без применения винтов.
Вместо 3.5-дюймовых HDD сюда могут быть установлены два 2.5-дюймовых. Последних можно установить еще две штуки, для них в корзине предусмотрены дополнительные салазки только под 2.5-дюймовый типоразмер (крепление этих – безвинтовое).
Собранная конструкция задвигается по направляющим в отсек до щелчка.

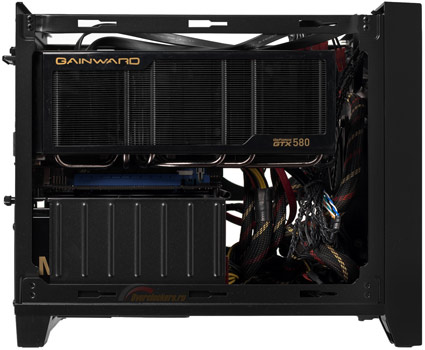

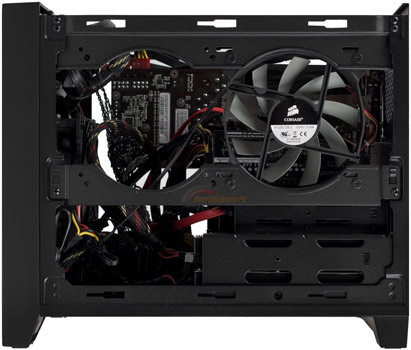

Несмотря на небольшие размеры корпуса и плотную компоновку, компоненты устанавливаются быстро и просто, и помогает в этом свободный доступ внутрь с трех сторон.
Нюанс: если планируется устанавливать 5.25-дюймовое устройство, желательно в первую очередь снять отсек для него, чтобы подключить питание к видеокарте, если последняя большой длины. В противном случае процедура окажется трудновыполнимой.
И хотя в Obsidian 250D кабель-менеджмент не предусмотрен, все провода свободно укладываются в передней нижней части внутреннего пространства. А при отсутствии 5.25-дюймового устройства – и в верхней.

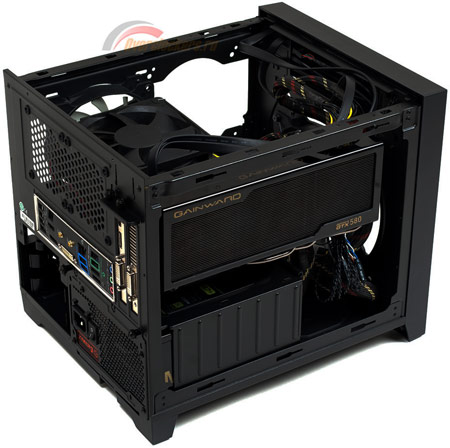

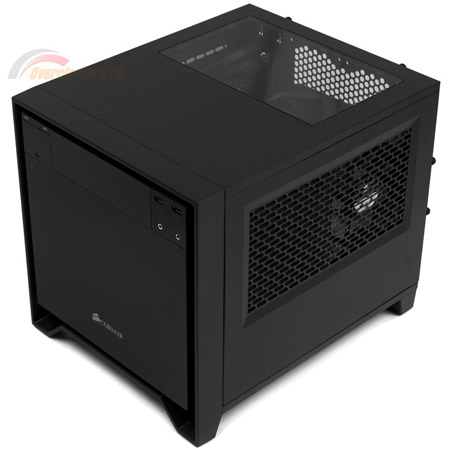

Собранный системный блок радует глаз своим стильным видом.
С внутренним строением Corsair Obsidian 250D разобрались, теперь разберем систему его вентиляции.
Система охлаждения
реклама
В штатной комплектации она насчитывает два фирменных вентилятора: AF140L и AF120L. Первый типоразмера 140 х 140 х 25 мм, расположен с фронтальной стороны и функционирует на вдув. Он является основным вентилятором, накачивающим прохладный воздух внутрь корпуса. Номинальная скорость вращения его крыльчатки составляет ~1150 об/мин.

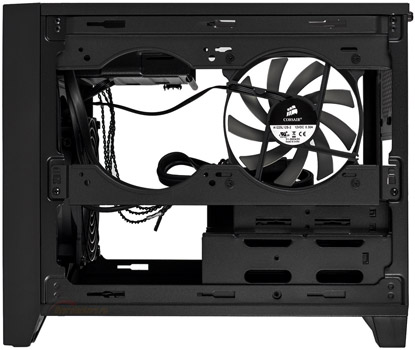

Второй вентилятор – поменьше, типоразмера 120 х 120 х 25 мм и с номинальной скоростью вращения ~1450 об/мин, он расположен с правой верхней стороны корпуса и занимается откачкой нагретого воздуха наружу.
Obsidian 250D получил хорошие возможности в плане расширения СО (до пяти вентиляторов). Так, фронтальную «стосороковку» можно заменить на 120 мм модель, и даже более того – установить сюда гиганта типоразмера 200 мм. Дополнительный 120 мм вентилятор можно добавить на правую боковину. Еще два посадочных места под модели 80 мм предусмотрены в тыловой части, сверху. Кроме того, корпус поддерживает установку 240 мм радиатора системы жидкостного охлаждения на правой боковой стенке.
Стоит отметить, что Corsair Obsidian 250D не оборудован средствами для изменения скорости вращения крыльчаток вентиляторов.
