Sapphire Radeon R9 270X Toxic
Описание на сайте производителя – ссылка.

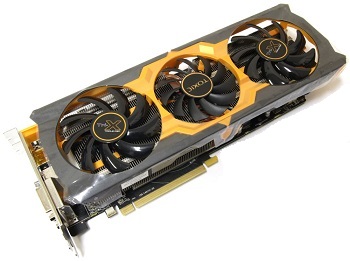

После Sapphire Dual-X R9 270X модель линейки Toxic выглядит как пришелец из космоса. Новинка получила оригинальное черно-оранжевое оформление массивной системы охлаждения, которая сразу же обращает на себя внимание.
Ее длина составляет целых 319 мм, что может вызвать неудобство при установке в некоторые корпуса форм-фактора Midi Tower и, возможно, потребует некоторой перестановки комплектующих для освобождения внутреннего пространства. Очевидно, данная модель разрабатывалась не для компактных компьютерных корпусов, а для создания полноценной игровой конфигурации среднего ценового диапазона.
реклама
Обратная сторона печатной платы производит хорошее впечатление, поскольку она прикрыта массивной защитной пластиной, окрашенной в черные и серые цвета. В некоторых местах, например, с обратной стороны графического процессора, есть специальные прорези для улучшения циркуляции воздуха.
В качестве системы охлаждения видеокарты Sapphire Radeon R9 270X Toxic используется оригинальная разработка под названием «Tri-X». Она занимает чуть более двух слотов для карт расширения.
Активная ее часть состоит из трех вентиляторов разного размера, которые закреплены на большом пластиковом кожухе. Средняя вертушка отделена небольшим пластиковым бортом, для того чтобы не происходило пересечения воздушных потоков.
По бокам установлены пропеллеры FirstD FDC10H12S9-C, диаметр лопастей которых равен 86 мм, их технические характеристики 12 В, 0.35 А. В центре используется модель FirstD FD7010H12S меньшего диаметра (74 мм), но идентичная по параметрам напряжения питания и силы тока.

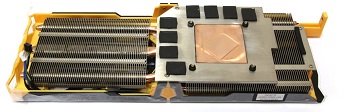

Радиатор представляет собой классику жанра и состоит из двух секций. К медному основанию припаяны пять тепловых трубок: две по 6 мм, две по 8 мм и одна 10 мм.
По периметру медного основания находится металлическая пластина, оснащенная терморезинками, благодаря которым она контактирует с микросхемами памяти. В месте контакта графического процессора хорошо просматривается небольшой выступ в форме прямоугольника. Это сделано для того, чтобы основание наверняка касалось кристалла, а не лежало на защитной рамке.
реклама
Дополнительно на силовых элементах подсистемы питания присутствуют два небольших алюминиевых радиатора, которые будут очень кстати во время выполнения стресс-тестов.
Печатная плата Sapphire Radeon R9 270X Toxic – это отдельная песня. PCB является собственной разработкой инженеров Sapphire, которые реализовали несколько интересных фишек. На обратной стороне платы, к примеру, есть ряд светодиодов в хвостовой части, которые отображают количество активных фаз.
Подсистема питания видеокарты выполнена по 6+1+1-фазной схеме (шесть фаз для GPU, одна для памяти и одна для PLL). При этом используются транзисторы International Rectifier IR8327 и IR8308, а также фирменные дроссели Black Diamond. В качестве контроллера выступает микросхема CHiL CHL8214.
Вызывает интерес специальная кнопка с логотипом компании Sapphire, которая переключает режимы совместимости между системами с поддержкой UEFI BIOS и без нее. В активированном состоянии она подсвечивается изнутри синим светодиодом.
Система охлаждения шумит и работает очень агрессивно. Температура всего 65°C и есть еще огромный запас, ну хотя бы до 75°C. Кулер позволяет снизить скорость в ручном режиме в нагрузке до минимума, при этом температура не поднимается выше 70°C. Значит, перед нами снова грубый промах с алгоритмом работы. Обидно.

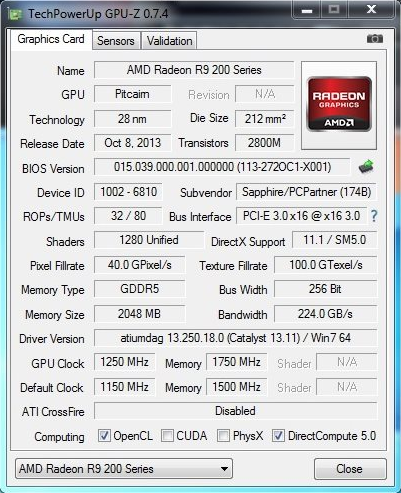

Зато у нас новый рекордсмен в плане разгона. Так, частота ядра достигла 1250 МГц и немыслимых для других участников 1750 МГц по памяти.
В свое время мы не смогли пройти мимо Sapphire Radeon R9 270X Toxic и протестировали ее в следующем материале: «Обзор и тестирование видеокарт Sapphire Toxic R9 270X и Vapor-X R9 270X».
Sapphire Radeon R9 270X Vapor-X
Описание на сайте производителя – ссылка.

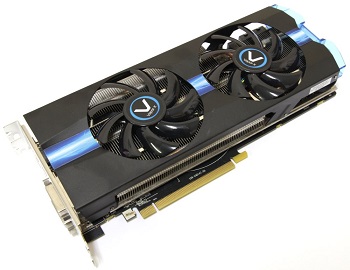

Видеокарта Sapphire Radeon R9 270X Vapor-X внешне похожа на свою родственницу Sapphire R9 270X Dual-X, однако первое впечатление обманчиво.
Графический ускоритель получил строгое черное оформление, которое дополняют несколько синих наклеек на лицевой части. Общая длина модели составляет 277 мм, что не должно вызвать проблем при установке в практически любой корпус форм-фактора Midi Tower. В хвостовой части установлена декоративная накладка из прозрачного голубого пластика.
На обратной стороне печатной платы нет защитной пластины или каких-либо значимых функциональных элементов.
реклама
Система охлаждения Vapor-X занимает два слота для карт расширения и включает ряд фирменных разработок, среди которых есть испарительная камера и два вентилятора Dual-X.
Последние изготовлены фирмой FirstD, их маркировка – FDC10H12S9-C, технические характеристики – 12 В, 0.35 А.

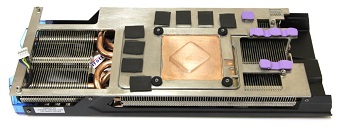

Пассивная часть системы охлаждения представляет собой большой радиатор сложной конструкции. Непосредственно с графическим процессором контактирует медная испарительная камера. Кроме этого, тепло от микросхем памяти и силовых элементов подсистемы питания отводится алюминиевым основанием через специальные термопрокладки.
Отвод тепла осуществляется с помощью четырех тепловых трубок диаметром 6 мм. Они надежно припаяны как к медной испарительной камере, так и к ребрам радиатора. Единственным фактором, который может повлиять на эффективность работы всей конструкции в процессе ее длительной эксплуатации, является то, что тепловые трубки не покрыты слоем никеля.

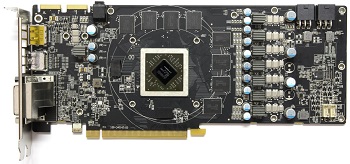

Для своего продукта инженеры компании создали еще одну печатную плату, не похожую на модели других линеек.
Подсистема питания видеокарты выполнена по 5+1+1-фазной схеме (для графического процессора, памяти и PLL соответственно). При этом используются долговечные твердотельные конденсаторы, фирменные дроссели с пониженным энергопотреблением (Black Diamond), а также транзисторы ON Semiconductor NCP81081. В качестве контроллера применяется микросхема ON Semiconductor NCP4206.
В автоматическом режиме при продолжительной максимальной нагрузке температура графического ядра не превышала отметку 67°C. Вентиляторы работали на 43% своей мощности, при этом уровень создаваемого шума можно охарактеризовать как «средний».
Правда, разгонный потенциал данного экземпляра нас не порадовал. Видеокарта смогла работать лишь на частотах 1175 МГц по ядру и 1500 МГц по памяти.
С полным обзором Sapphire Radeon R9 270X Vapor-X вы можете познакомиться в материале «Обзор и тестирование видеокарт Sapphire Toxic R9 270X и Vapor-X R9 270X».
XFX Radeon R9 270X Double Dissipation
Описание на сайте производителя – ссылка .
Не менее интересна модель графического ускорителя XFX Radeon R9 270X Double Dissipation, побывавшая у нас ранее.

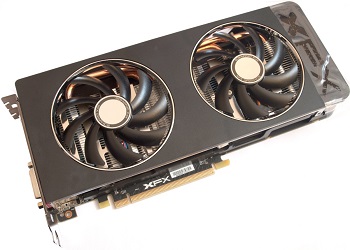

Видеокарта XFX Radeon R9 270X является типичным представителем серии Double Dissipation. В глаза сразу же бросается новый внешний вид, который стал более строгим и монолитным.
По всему периметру платы теперь проходит интересная пластина, которая не только теоретически выполняет роль ребра жесткости, но и придает шарм.
Конструкция системы охлаждения получилась очень сложной: инженеры XFX сделали металлическую пластину замысловатой геометрической формы, и на это были причины.
Подобное решение позволило им, как говорится, «убить двух зайцев»: отвести тепло от таких элементов как силовые узлы и микросхемы памяти, а также свести на нет возможность прогиба текстолита печатной платы под общим весом СО.

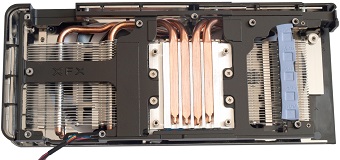

Четыре тепловых трубки U-образной формы пронизывают 34 алюминиевые пластины, следы припоя отсутствуют. Сверху радиатор накрывает пластмассовый кожух СО, закрывающий вертушки. Они низкопрофильные и изготовлены фирмой Power Logic (маркировка PLD09210S12HH). Их диаметр составляет 86 мм.
Почти все микросхемы памяти накрывает подошва радиатора. Не осталась без внимания и система питания.
Инженеры компании разработали печатную плату собственного дизайна с удобно закругленными краями. Ее длина составляет 249 мм, что больше на 9 мм, чем у эталонной видеокарты. Применена качественная элементная база, в том числе твердотельные конденсаторы и дроссели с ферритовыми сердечниками.
Система питания видеокарты выполнена по схеме 5+1+2 (для GPU, PLL и микросхем памяти соответственно). Все управление осуществляется ШИМ-контроллером Chil CHL8225G, который поддерживает переключение фаз для оптимизации энергопотребления.
К эффективности системы охлаждения вопросов не возникает. Температура графического процессора не превышала 67°C, что является хорошим результатом для продукта такого уровня. При этом создавался низкий уровень шума, который был вполне комфортным для длительного времяпровождения за компьютером.

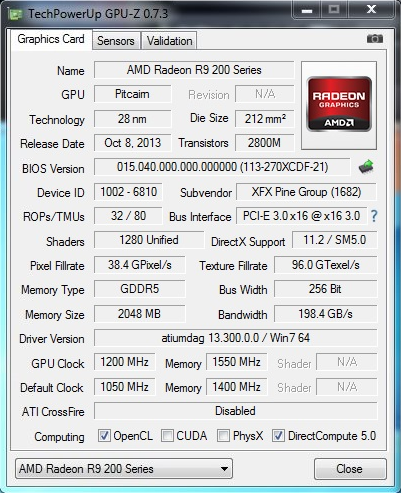

Разгон данного экземпляра XFX Radeon R9 270X Double Dissipation не отметился ничем сверхъестественным: частота GPU была зафиксирована на отметке в 1200 МГц, памяти – 1550 МГц.

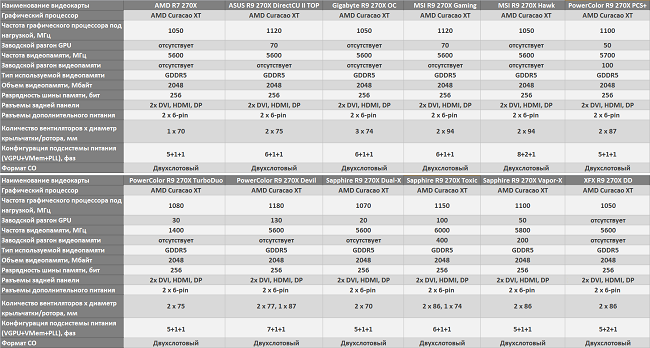

Характеристики протестированных видеокарт
Производительность Radeon R9 270X
Что касается производительности Radeon R9 270X в игровых приложениях, то она уже неоднократно рассматривалась в лаборатории. Приведу лишь несколько ссылок:
- Обзор и тестирование видеокарт AMD Radeon R7 260X и R9 270X;
- Тестирование видеокарт AMD Radeon R9 280X, Radeon R9 270X и Radeon R7 260X в играх;
- Эволюция видеокарт AMD в играх: от Radeon HD 5xxx до Radeon R7/9 2xx;
- AMD Mantle: тестирование производительности видеокарт Radeon HD 7000 и R9/R7.
Заключение
Radeon R9 270X – это настоящая бомба за $169. Фактически набор ее характеристик и ценообразование способны привлечь внимание многих пользователей. Здесь интересно было взглянуть на альтернативные системы охлаждения, что мы и сделали. Конечно, тут указаны не все интересные модели, разобраны не все тонкости, приведены не все характеристики. Однако мы постарались выбрать те устройства, которые могут подойти каждому читателю и присутствуют в продаже в российской рознице.
Среди рассмотренных вариантов стоит отметить Asus Radeon R9 270X DirectCU II TOP и XFX Radeon R9 270X Double Dissipation, которые являются сбалансированными решениями для построения игровой системы, оснащены эффективными системами охлаждения, а их габариты остаются в рамках разумного, не превращая видеокарты в монстров. Приятно удивила и PowerColor Radeon R9 270X PCS+.
Но были и неудачные модели. Ускоритель компании Gigabyte отметился неоптимальным алгоритмом управления скоростью вращения крыльчаток вентиляторов: за температуру элементов и графического процессора опасений не возникает, но повышенный уровень шума мешает погрузиться в виртуальный мир.
В следующем материале мы традиционно уделим внимание графическим решениям другого вендора и постараемся включить в него все актуальные и доступные на рынке модели.
