Выбираем видеокарту AMD Radeon R9 270X: обзор 12 моделей (страница 3)
реклама
PowerColor Radeon R9 270X TurboDuo
Описание на сайте производителя – ссылка.

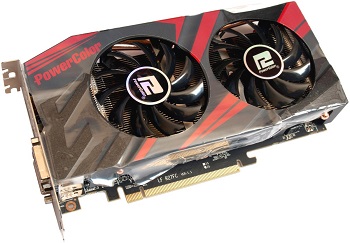

Конструкция модели TurboDuo привычна, каких-либо сюрпризов нет. Здесь применен рельефный кожух с красными вставками, без которых уже не обходятся многие видеокарты. Обратная сторона лишена значимых элементов: ни микросхем памяти, ни ШИМ-контроллера, ни защитной пластины.
реклама

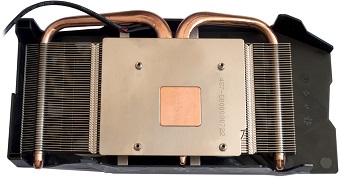

Система охлаждения нетривиальна: в центре расположено небольшое медное основание, контактирующее с графическим процессором и напаянное на три тепловые трубки, диаметр которых 10, 10 и 6 мм соответственно.
Для облегчения конструкции кожух выполнен из пластмассы. К нему крепятся два вентилятора производства Power Logic с маркировкой PLD 08010D12HH. Их вольтамперная характеристика 12 В, 0.35 А. Диаметр моделей составляет 75 мм.
На элементах подсистемы питания отсутствует какой-либо радиатор, поэтому они охлаждаются лишь потоком воздуха, создаваемым вентиляторами.

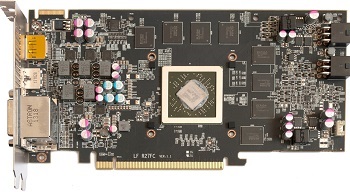

Печатная плата получила отличный от эталонной модели дизайн и схожа с PCB видеокарты Sapphire Radeon Dual-X R9 270X, но чуть длиннее. Применяется качественная элементная база, в том числе твердотельные конденсаторы и дроссели с ферритовыми сердечниками.
Подсистема питания выполнена по 5+1+1-фазной схеме (для GPU, памяти и PLL соответственно). За управление отвечает микросхема контроллера CHiL CHL8225G, поддерживающего переключение фаз для оптимизации энергопотребления.
В режиме нагрузки графический процессор прогрелся до 59°C, а вертушки раскрутились до 36% от максимальной мощности. Издаваемый ими уровень шума можно охарактеризовать как средний, комфортный для продолжительной работы.
реклама

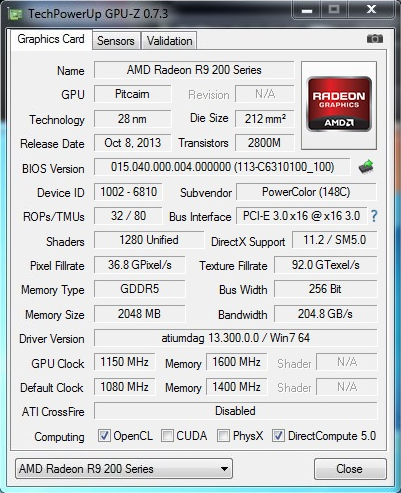

Что касается разгона, то похвастать здесь нечем: 1150 МГц по ядру – это все, чего удалось добиться на данном экземпляре. Память функционировала при 1600 МГц.
Материал, посвященный двум версиям PowerColor доступен по следующей ссылке – «Обзор и тестирование видеокарт PowerColor Radeon PCS+ R9 270X и Radeon TurboDuo R9 270X OC».
PowerColor Radeon R9 270X Devil
Описание на сайте производителя – ссылка.

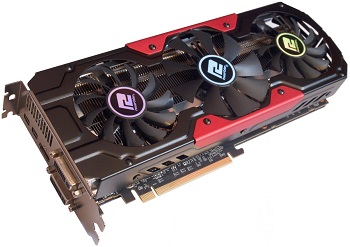

Тайваньский вендор решил обратиться к специфической тематике: ускоритель не только получил вызывающее название Devil, но и черно-красную расцветку.
При первом взгляде видеокарта выделяется массивной системой охлаждения, оснащенной двумя вентиляторами типоразмера 81 мм и одним 91 мм. Всю конструкцию накрывает металлический кожух с характерным рисунком, а также двумя красными вставками, крепящимися заклепками.
Для лучшей эффективности по бокам были сделаны вырезы, чтобы горячий поток воздуха мог беспрепятственно выходить наружу.
Обратная сторона печатной платы производит хорошее впечатление, поскольку она прикрыта массивной защитной пластиной, окрашенной в черный цвет. В некоторых местах, например, в области подсистемы питания, предусмотрены специальные отверстия для улучшения циркуляции воздуха.

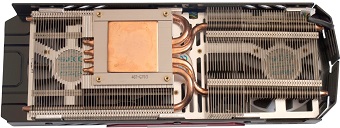

PowerColor Radeon R9 270X Devil страдает гигантоманией. Пассивная часть радиатора представляет собой две больших секции. Основание одной из них контактирует с графическим процессором через большую медную пластину. Секции соединены вместе с помощью четырех тепловых трубок диаметром 6 мм каждая.
Одной из особенностей графического ускорителя PowerColor Devil R9 270X является применение трех вертушек. Они отличаются по диаметру, что можно счесть скорее маркетинговым ходом, нежели шагом к повышению эффективности СО. Ведь три вентилятора при работе создают повышенный уровень шума, что было продемонстрировано на практике.
Это модели производства Apistek, их маркировки – GA91O2H и GA81O2H, вольтамперная характеристика – 12 В, 0.35 А и 12 В, 0.38 А соответственно. Они крепятся к специальной рейке на радиаторе. Данные тахометр получает с центрального 91 мм вентилятора.
Озаботились и о защите адаптера от прогибания текстолита. С этой целью на обратной стороне печатной платы размещается пластина с вырезами в области элементов питания и прорезиненной наклейкой в головной части во избежание короткого замыкания.
реклама

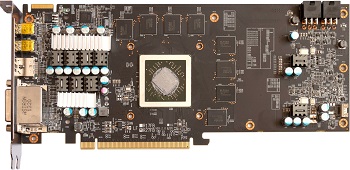

Как можно видеть, инженеры основательно взялись за видеокарту PowerColor Devil R9 270X, разработав печатную плату собственного дизайна. Если говорить о габаритах, то длина текстолита составляет 253 мм.
При изготовлении применялась качественная элементная база с целью повысить срок службы данного графического ускорителя: электрические узлы Platinum Power Kit, в частности, транзисторы в металлическом корпусе DirectFET и цифровой ШИМ-контроллер CHil CHL 8228G.
Подсистема питания видеокарты выполнена по 7+1+1-фазной схеме (семь фаз для GPU, одна для памяти и одна для PLL). Для улучшения теплоотвода на элементы были наклеены небольшие алюминиевые радиаторы.
После пары часов температура графического процессора достигла 70°C, что при сравнении со своими конкурентами является высоким результатом. Возможно, акцент был сделан на пониженном уровне шума? Нет, 2000 об/мин тихими никак не назовешь. Несмотря на то, что скорость вращения крыльчаток была ниже, чем у модели Gigabyte, поток воздуха слышен отчетливее.
А что же разгон? По этому параметру ускоритель PowerColor Devil R9 270X можно похвалить – он стабильно работал при частотах 1250 МГц по ядру и 1600 МГц по памяти. Это пока рекордные отметки, до которых не достают показатели прочих рассмотренных моделей Radeon R9 270X.
Как вы уже догадались, PowerColor Devil R9 270X уже побывала в нашей лаборатории.
Sapphire Radeon R9 270X Dual-X
Описание на сайте производителя – ссылка.
Компания Sapphire Technology является одним из крупнейших в мире поставщиков графических ускорителей и одним из главных партнеров компании AMD. Поэтому неудивительно, что в ее модельный ряд входят самые интересные решения AMD.

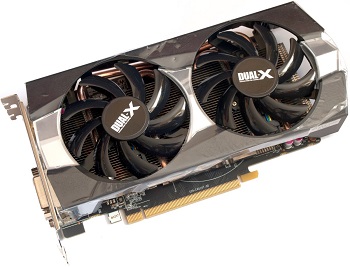

И начнем мы, пожалуй, с самой непримечательной модели. Видеокарта Sapphire Dual-X R9 270X выглядит совершенно иначе и более привычно, чем ускорители PowerColor.
Здесь применена оригинальная система охлаждения Dual-X. В центре расположено медное основание, контактирующее с графическим процессором. Оно немного вытянуто с целью отвести тепло от микросхем памяти через специальные черные термопрокладки.
Вторая половина микросхем накрыта черным ребристым радиатором, но снять его без применения грубой физической силы не получится, поскольку разработчики его просто приклеили.
Два низкопрофильных вентилятора Dual-X, которые накрыты пластмассовым кожухом, изготовлены фирмой FirstD FD7010H12S. Диаметр их лопастей – 70 мм, напряжение питания – 12 В, сила тока – 0.35 А.
В конструкции применены четыре теплотрубки U-образной формы диаметром 6 мм, которые пронизывают 36 алюминиевых пластин. Места соединений не пропаяны.

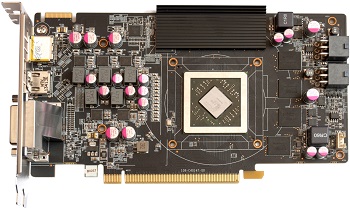

Инженеры Sapphire потрудились на славу, разработав печатную плату собственного дизайна с компактным расположением элементов. Лишь размещение разъемов дополнительного питания приводит в недоумение.
Подсистема питания графического процессора, видеопамяти и PLL распаяна в шахматном порядке и выглядит как 5+1+1.
За управление напряжением отвечает ШИМ-контроллер NCP4206. За охлаждение силовых элементов отвечает только поток воздуха, исходящий от вентиляторов.
Вертушки раскручиваются до 45% от своей мощности, что на практике означает 1950 об/мин, не давая прогреться GPU выше 60°C. Достойный результат! При этом уровень шума низок и не выделяется на общем фоне работы других комплектующих. Даже при проведении тестов при замере уровня издаваемого шума (когда боковая дверца корпуса открыта, а все корпусные вентиляторы выключены) слышен лишь небольшой поток воздуха.

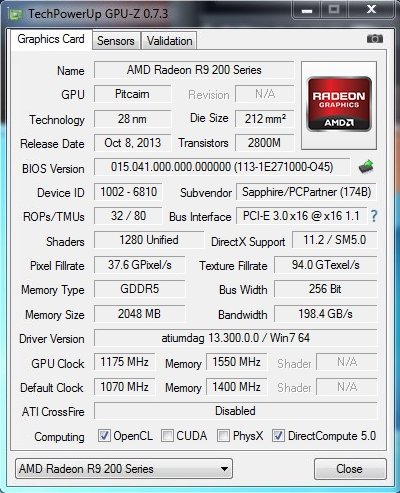

Подсистема питания лишена каких-либо радиаторов, на хороший потенциал модели рассчитывать не приходится. Тем не менее, видеокарта была полностью стабильна при частоте ядра 1175 МГц и памяти 1550 МГц.
Более детально с видеокартой Sapphire Dual-X R9 270X можно познакомиться в данном материале.
