MSI Radeon R9 270X Gaming 2G
Описание на сайте производителя – ссылка .
Знакомство c ассортиментом видеокарт Radeon R9 270X продолжим рассмотрением моделей компании Micro-Star International Co., Ltd.

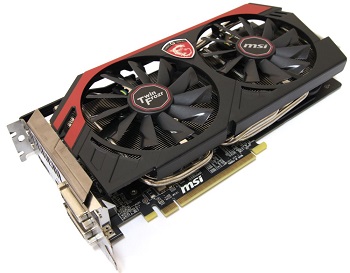

Версия MSI Radeon R9 270X серии Gaming получила привычное для этой линейки красно-черное оформление.
реклама
На графическом ускорителе установлена фирменная система охлаждения Twin Frozr IV Advanced, которая вместе с печатной платой занимает два слота расширения. Она состоит из двух основных частей: активной и пассивной.
Активная часть является пластиковым кожухом, на котором закреплено два больших вентилятора. Применяемые пропеллеры Power Logic PLD10010S12HH отличились диаметром лопастей 94 мм и немного изогнутой формой. Они разделены перегородкой, что предотвращает взаимодействие воздушных потоков и повышает эффективность обдува.

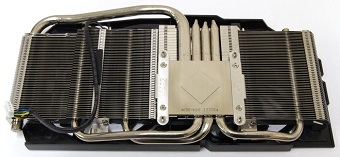

Пассивная часть представляет собой большой радиатор, который использует дизайн Airflow Control для лучшего продува воздухом. Тепло от графического процессора отводится с помощью четырех тепловых трубок: одной 8 мм и трех 6 мм.
Силовые элементы подсистемы питания и микросхемы памяти накрыты металлической пластиной, которая выполняет сразу две функции. Первая – это отвод и рассеивание тепла, а вторая – защита печатной платы от деформации. Для улучшения контакта были использованы специальные термопрокладки.
В случае MSI R9 270X Gaming применена печатная плата черного цвета. В данном графическом ускорителе используется надежная элементная база, соответствующая фирменной концепции Military Class 4: твердотельные и танталовые конденсаторы, а также дроссели с ферритовыми сердечниками.
реклама
Подсистема питания графического процессора выполнена по шестифазной схеме. Заметим, что на плате есть посадочные места еще для двух фаз. В качестве контроллера используется микросхема IR 3563B американской компании International Rectifier. Она может контролировать до восьми фаз питания.
Приятной особенностью MSI R9 270X Gaming стал переключатель между двумя версиями BIOS. Очень полезная функция при возникновении проблем во время обновления, которая позволяет мгновенно переключиться на работоспособную конфигурацию.
При автоматическом регулировании скорости вращения крыльчаток в режиме максимальной нагрузки GPU нагрелся до 68°C. Кулер при этом работал всего на 24% от своей максимальной скорости. Уровень его шума можно охарактеризовать как «тихий», и он в самом деле был очень комфортным для длительного использования.
Производитель сделал акцент на низкий уровень шума, что не может не радовать, а качественная и эффективная система охлаждения не дает шансов на перегрев (включая стресс-тест MSI Kombustor).

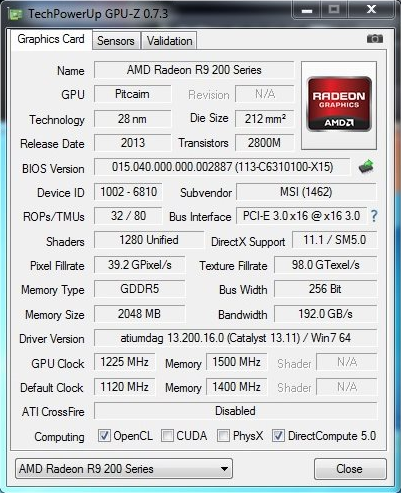

В очередной раз убеждаемся, что разгон – это лотерея. Частоту графического процессора удалось повысить до 1225 МГц, что является хорошим результатом, а вот памяти – всего до 1500 МГц.
MSI Radeon R9 270X Hawk
Описание на сайте производителя – ссылка.
Энтузиастам разгона и заядлым любителям компьютерных баталий линейка видеокарт MSI Hawk хорошо знакома. Изначально графические ускорители этой серии позиционировались разработчиками как оптимальные по соотношению «цена/возможности» решения для геймеров и оверклокеров, которые могли по достоинству оценить использование в этих продуктах качественной элементной базы, усиленной подсистемы питания, а также системы охлаждения Twin Frozr.

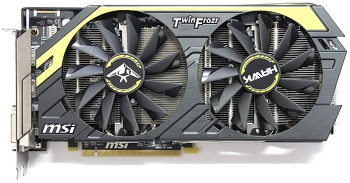

Такова и MSI Radeon R9 270X Hawk – видеокарта с отличным исполнением и качественной реализацией. Внешне версия Hawk отличается от Gaming иной раскраской кожуха системы охлаждения и надписями на нем. Красный цвет уступил место желтому, появились надписи на лицевой стороне кожуха и дополнительная пластина на обратной стороне видеокарты.

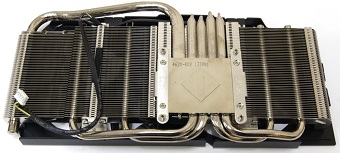

Охлаждение максимально близко по конструкции кулеру Twin Frozr, который установлен на MSI R9 270X Gaming, но тепловых трубок больше — пять вместо четырех. Одна из трубок большого диаметра, равного 8 мм, остальные стандартного размера — 6 мм. Трубки приплюснуты в основании и подогнаны друг к другу. В местах стыка видны следы припоя.
Пластины радиатора в определенных местах получили бороздки, которые влияют на направление воздушного потока. Благодаря таким дефлекторам обдув печатной платы более равномерный.
Сверху конструкцию закрывает специальная декоративная рамка из алюминиевого сплава, на которой можно увидеть логотип производителя, а также надпись Twin Frozr. Вентиляторы прикручиваются к небольшим планкам, создающим минимальное сопротивление воздушному потоку.
реклама
Это модели типоразмера 100 мм, с маркировкой Power Logic PLD10010B12HH. Особая конструкция лопастей со слегка искривленной поверхностью по краям (что гордо именуется Propeller Blade Technology) обеспечивает большую зону обдува.

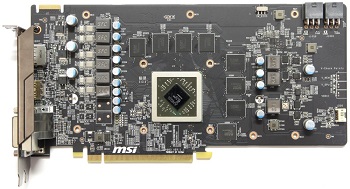

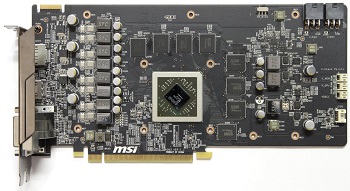

На печатной плате MSI Radeon R9 270X Hawk отсутствуют нераспаянные элементы. Можно сказать, что для версии Gaming просто взяли полноценную плату Hawk и удешевили ее, сократив число фаз питания и убрав некоторую функциональность.
Графический процессор запитан от восьми фаз (шесть у Gaming). Общая схема выглядит как 8+2+1 (GPU, Mem, PLL). Используются самые прогрессивные транзисторы в конструктивном исполнении DirectFET.
MSI Radeon R9 270X Hawk поддерживает технологию Twin BIOS. Оверклокеры могут выбирать два режима разгона видеокарты: обычный со всеми включенными защитами и на повышенных частотах, и режим LN2, когда частоты видеокарты равны эталонным, но все ограничения по напряжениям и лимиты по питанию снимаются. Кроме этого, вместо простых контактных площадок видеокарта оснащена удобными разъемами для измерения и контроля за напряжениями V-PLL, V-MEM и V-GPU.
Колоссальных отличий от Gaming в алгоритме работы системы охлаждения мы не заметили. Графический процессор не прогрелся выше 70 градусов при 34% скорости вращения крыльчаток.

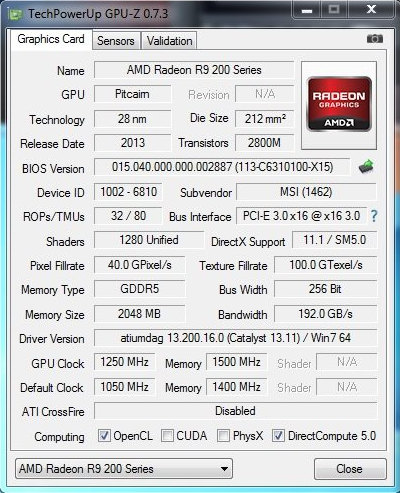

С данным экземпляром видеокарты нам повезло больше, поскольку GPU удалось разогнать до 1250 МГц, а память – до 1500 МГц.
С MSI R9 270 Gaming и Hawk вы можете ознакомиться в нашем материале «Обзор и тестирование видеокарт MSI R9 270X Hawk и R9 270X Gaming».
PowerColor Radeon R9 270X PCS+
Описание на сайте производителя – ссылка.
Компания PowerColor, любящая проводить всяческие эксперименты со своими решениями, представила три различных конструктивных продукта – это видеокарты линеек Devil, PCS+ и TurboDuo, рассчитанные на разные категории пользователей.

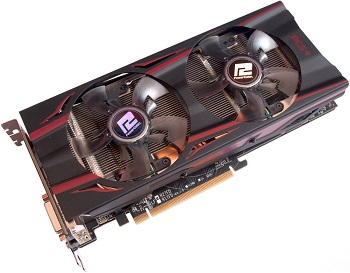

Дизайн Radeon R9 270X PCS+ непривычен для инженеров PowerColor: два крупных 90 мм вентилятора с изогнутой формой лопастей, металлический кожух с заклепками и модными красными вставками, придающими динамики.
Конструкция системы охлаждения выдержана в черно-красной гамме и претерпела некоторые изменения.

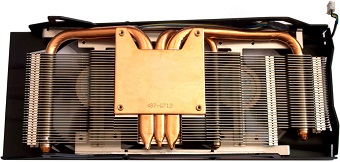

Пассивная часть СО представляет собой большой радиатор. Непосредственно с графическим процессором контактирует медное основание. Отвод тепла осуществляется с помощью трех тепловых трубок диаметром 10 мм (крайние) и 7 мм (центральная). Все соединения тщательно пропаяны.
Вентиляторы фирмы Apistek с маркировкой GA91O2H типоразмера 90 мм получили необычную форму и дизайн: мало того, что основная крыльчатка вывернута внутрь, так они еще и оснащены небольшими лопастями. Их задача – ускорить воздушный поток и предотвратить появление турбулентности, а следовательно, и шума.
Обратная сторона печатной платы оснащается защитной пластиной с прорезями для высоких навесных элементов. Не забыли инженеры и про подсистему питания: за отвод тепла отвечает небольшой радиатор.

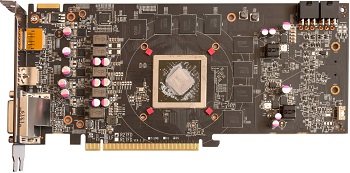

Разработчики использовали печатную плату эталонной версии Radeon R9 270X, заменив элементную базу более качественной, в остальном изменения минимальны.
Схема подсистемы питания построена по формуле 5+1+1 (для GPU, PLL и микросхем памяти соответственно). В качестве контроллера применяется микросхема IOR 3578B. Она поддерживает функции мониторинга и контроля напряжения посредством I2C.
На краю печатной платы разместился интересный разъем, который вы уже могли заметить. Это еще одна отличительная особенность модели. Данный коннектор необходим для устройства, получившего название TurboTimer. Его основная задача нетривиальна: после выключения ПК встроенный аккумулятор модуля должен вращать вентиляторы еще некоторое время, рассеивая оставшееся тепло. Задумка такова, что компоненты быстрее охлаждаются и из-за этого продлевается их срок службы. Правда, как заполучить сие чудо неизвестно, если только не заказывать его отдельно.
При автоматическом регулировании оборотов вентиляторов, до 39%, температура графического процессора составила всего 63°C, издавая шум ниже среднего.

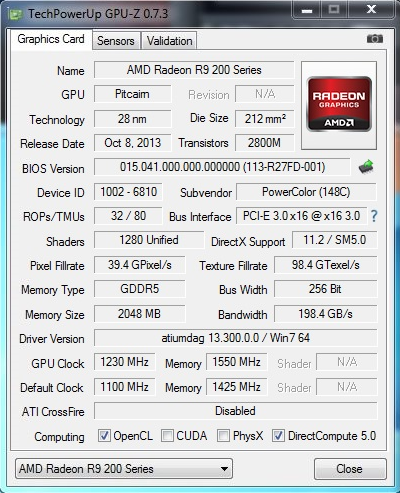

Итоговые значения разгона не заставили себя долго ждать: 1230 МГц по ядру и 1550 МГц по памяти.
