Обзор и тестирование материнской платы Asus Sabertooth Z97 Mark 2 (страница 3)
реклама
Технические характеристики
Поддерживаемые процессоры | Intel Socket 1150 for the 5th/New 4th/4th Generation Core i7/Core i5/Core i3/Pentium/Celeron Processors Supports Intel 22 nm CPU Supports Intel Turbo Boost Technology 2.0 |
Системная шина, частота | DMI 2.0 |
Системная логика | Intel Z97 |
Поддерживаемая оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066/ 1333/ 1600/ 1866 МГц |
Слоты расширения | 1x PCIe 3.0 x16 1x PCIe 3.0 x8 1x PCe 2.0 x4 3x PCIe 2.0 x1 |
Поддержка Multi-GPU | SLI и CrossFireX в конфигурациях с двумя графическими адаптерами (по схеме PCI-E 8+8 3.0) |
Поддержка SATA/RAID | Intel Z97: 6 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 |
Поддержка eSATA | Нет |
Сеть | Intel I218V |
Аудио | Realtek ALC1150 8-Channel High Definition Audio Codec - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR recording input (Line-in) Audio Feature: - Blu-ray audio layer Content Protection - Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound - Optical S/PDIF out port(s) at back panel - Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference - Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals - Audio amplifier: Provides the highest-quality sound for headphone and speakers - Unique de-pop circuit: Reduces start-up popping noise to audio outputs |
USB 2.0 | Intel Z97 8 x USB 2.0 |
USB 3.0 | Intel Z97: 6 x USB 3.0 (4 порта на материнской плате и 2 на I/O панели) ASMedia ASM1042A: 2 x USB 3.0 (2 порта на I/O панели) |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы задней панели | 4 x USB 2.0 4 x USB 3.0 Кнопка «USB BIOS Flashback» 1 x HDMI 1 x DisplayPort 1 x LAN 1 x оптический выход S/PDIF 5 x аудио входов/выходов 3.5 мм mini-jack |
Фирменные технологии | TUF Features: TUF ENGINE! Power Design: - 8 +2 Digital Phase Power Design - TUF Components (New Alloy Choke, Ti-Cap. & MOSFET; certified by military-standard) - Asus DIGI+ Power Control Utility Ultimate COOL! Thermal Solution: - TUF Thermal Radar 2 - TUF ICe Safe & Stable! Guardian Angel: - TUF ESD Guards Asus Exclusive Features: - MemOK! - AI Suite 3 - Ai Charger+ - Anti-Surge - Asus UEFI BIOS EZ Mode featuring friendly graphics user interface - USB 3.0 Boost - Disk Unlocker Interactive HomeCloud - Media Streamer Asus EZ DIY: - Asus O.C. Profile - Asus CrashFree BIOS 3 - Asus EZ Flash 2 - Asus USB BIOS Flashback - Asus UEFI BIOS EZ Mode - Multi-language BIOS - Push Notice Asus Q-Design: - Asus Q-Shield - Asus Q-LED (CPU, DRAM, VGA, Boot Device LED) - Asus Q-Slot - Asus Q-DIMM - Asus Q-Connector |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS Setup
UEFI меню материнских плат Asus унифицировано, и подробно рассматривалось в обзоре Z97-A.
реклама

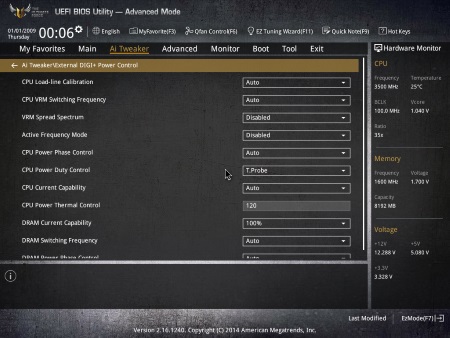

По сравнению с Z97-A у Sabertooth Z97 Mark 2 среди настроек разгона можно выделить только одно отличие – большее количество параметров в меню «External DIGI+ Power Control»:
Здесь добавлены настройки по управлению преобразователем питания памяти.
В остальном, перечень настроек разгона у материнских плат совпадает, включая перечень доступных для изменения таймингов, перечень доступных для изменения напряжений и диапазон их регулировки.
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения крыльчаток вентиляторов.

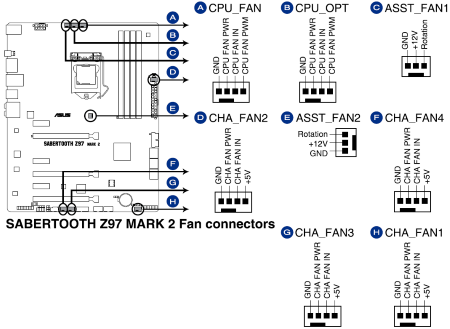

Расположение разъемов для подключения вентиляторов на Asus Sabertooth Z97 Mark 2:
реклама
Всего у материнской платы восемь разъемов для подключения вентиляторов, шесть «обычных» и два оставшихся от Mark 1 «в нагрузку», которые изначально были предназначены для работы с комплектными вентиляторами, непредусмотренными здесь.
Шесть из восьми разъемов полноразмерные 4-pin, в то время как два оставшихся – 3-pin. Что касается расположения разъемов, то претензий нет, практически все они сконцентрированы у краев материнской платы, и доступ к ним сохранится и в собранной системе.

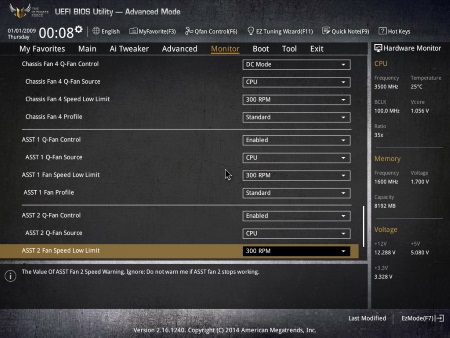

Настройки по управлению оборотами вентиляторов содержатся в разделе UEFI Monitor:
Управление разъемами CPU_FAN и CPU_OPT совмещено, в то время как для разъемов CHA_FAN1-4 и ASST_FAN доступна раздельная регулировка.

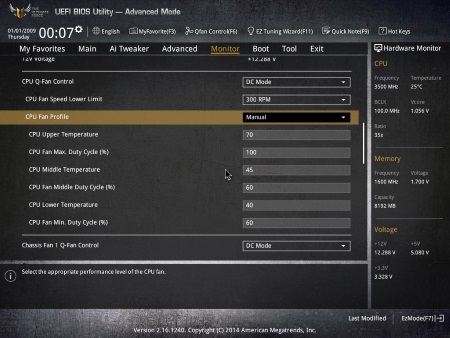

Для автоматической регулировки оборотов доступны профили Standard, Silent, Turbo, а также ручной режим, где предоставляются дополнительные настройки. В последних задаются значения минимальной, промежуточной и максимальной скорости вращения крыльчаток вентиляторов, и температура процессора, при которой они достигаются. Диапазон доступных значений «Duty Cycle» – от 20 до 100% для PWM Mode, и от 60% до 100% для DC Mode. Диапазон задаваемых температур процессора – от 20 до 75 градусов для PWM Mode, и от 40 до 75 градусов в случае DC Mode. Отдельно отмечу, что выбор между PWM Mode и DC Mode доступен только для CPU и Chassis разъемов, разъемы ASST работают только в DC Mode.

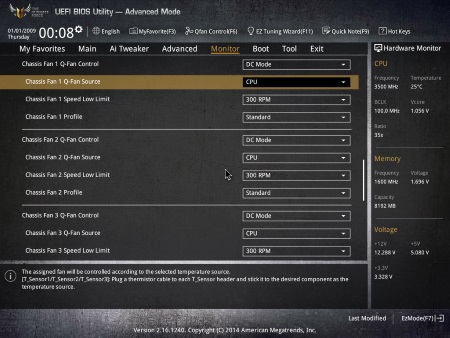

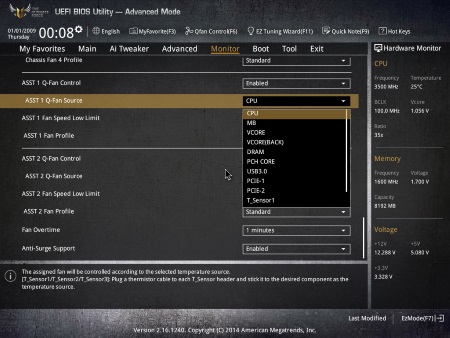

Интересной функцией у Chassis и ASST Fan является возможность «привязки» управления оборотами вентилятора не к температуре процессора, а одному из многих доступных температурных датчиков. В отличие от обычных плат Asus, на Sabertooth этих датчиков действительно много:
Как и у Mark 1, кроме встроенных датчиков доступна привязка к показаниям трех выносных термопар, но, к сожалению, самих термопар в комплекте поставки не предусмотрено, их надо искать отдельно.

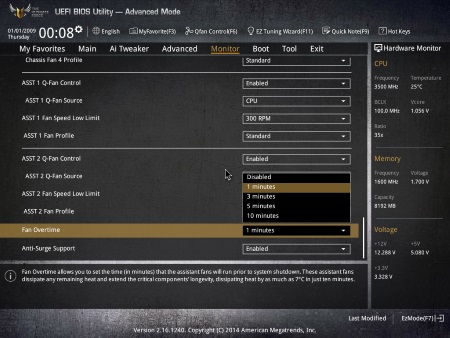

Из дополнительных особенностей можно отметить, что для разъемов ASST доступна отсрочка выключения:
реклама
Благодаря этой опции, вентиляторы в разъемах ASST будут работать заданное время после выключения ПК.

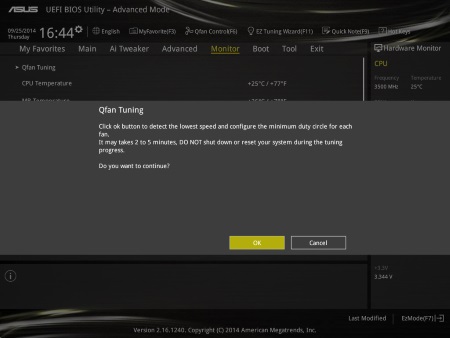

Традиционно для решений Asus на базе Intel Z97 можно отметить наличие опции Qfan Tuning:
Работа данной опции схожа с программным обеспечением FAN Xpert, материнская плата тестирует возможности вентиляторов, в частности скорость остановки, и необходимое для старта вентилятора напряжение, после чего система уже «подгоняет» настройки под конкретные модели.
Тестирование вентиляторов какой-либо неожиданности не принесло, поведение системы в работе с CPU и Chassis разъемами не отличается от других Z97 плат Asus – и Scythe Ultra Kaze 2000 (3-pin), и Zalman ZP1225ALM (4-pin) материнская плата способна «затормозить» до 600-700 об/мин.
В то же время разъемы ASST обладают более узким диапазоном регулировок, и не работают с опцией Qfan Tuning. Итого, способны «затормаживать» вентиляторы только до 1200-1400 об/мин.
Можно отметить удобное управление вентиляторами в программном обеспечении Thermal Radar 2, но оно по сравнению с Sabertooth Z87 изменений не претерпело, так что лишний раз повторяться с рассмотрением меню не стану.
