Тестовый стенд
Тестирование Asus Sabertooth Z97 Mark 2 проводилось на следующей конфигурации:
- Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
- Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
- Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Вт;
- Корпус: открытый стенд.
Проверка разгона
реклама
Разгон по BCLK
В отличие от материнских плат LGA 1155, на платформе LGA 1150 появилась возможность использовать различные диапазоны для базовой частоты.

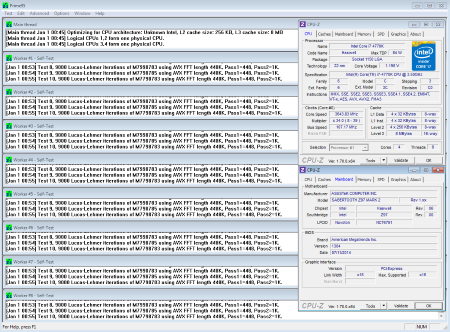

При использовании CPU Strap 100 МГц материнская плата смогла разогнать процессор до 107.17 МГц:

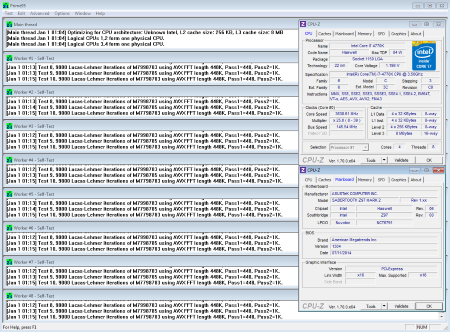

При использовании CPU Strap 125 МГц Asus Sabertooth Z97 Mark 2 разогнала стендовый ЦП до 145.54 МГц:
При использовании CPU Strap 167 МГц достигнутый результат составил 180.19 МГц:
реклама
В целом, поведение системы (как и результаты разгона в сравнении с Mark 1) оказалось практически идентичным, что и неудивительно, ведь дизайн платы и элементная база используются одинаковые.
Разгон оперативной памяти
Замер напряжения питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
|
|
|
Замеры проводились при помощи мультиметра Mastech MY64. Материнская плата показала склонность к небольшому завышению напряжения питания памяти, что при разгоне стоит учитывать.
Для проверки разгона оперативной памяти помимо стендового комплекта G.Skill TridentX F3-2400C10D-8GTX на микросхемах Samsung дополнительно используется комплект памяти Corsair Dominator Platinum CMD8GX3M2B2133C9 на микросхемах Hynix.

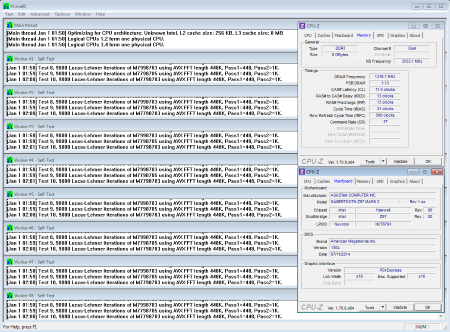

При разгоне комплекта G.Skill материнская плата показала результат 2639 МГц:
Результат находится на уровне лучших для данных модулей памяти. Ранее такой же результат показала и Mark 1.

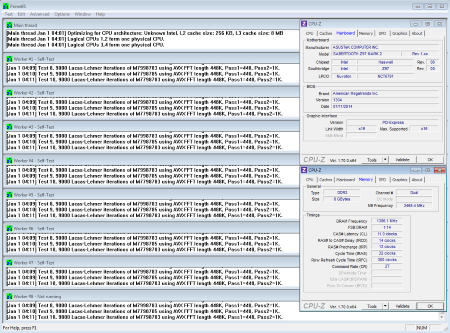

При разгоне комплекта Corsair результат составил 2772 МГц:
Конечно, результат разгона далеко не лучший, но какой-то прогресс в сравнении с Mark 1 (которая смогла разогнать комплект только до 2720 МГц) все же есть, видимо на результат влияют оптимизации BIOS.
Разгон процессора
Работа Load-Line Calibration для CPU Input Voltage:
ННапряжение |
|
|
|
CPU Vcore, Load Line calibration Auto |
|
|
|
CPU Vcore, Load Line calibration Level 1 |
|
|
|
CPU Vcore, Load Line calibration Level 2 |
|
|
|
CPU Vcore, Load Line calibration Level 3 |
|
|
|
CPU Vcore, Load Line calibration Level 4 |
|
|
|
CPU Vcore, Load Line calibration Level 5 |
|
|
|
CPU Vcore, Load Line calibration Level 6 |
|
|
|
CPU Vcore, Load Line calibration Level 7 |
|
|
|
CPU Vcore, Load Line calibration Level 8 |
|
|
|
CPU Vcore, Load Line calibration Level 9 |
|
|
|
реклама
Замеры проводились при помощи мультиметра Mastech MY64. Для дальнейшего разгона использовался режим Level 6.
Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, в качестве системы охлаждения теперь используется СЖО, а не Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).
Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Cache x45.

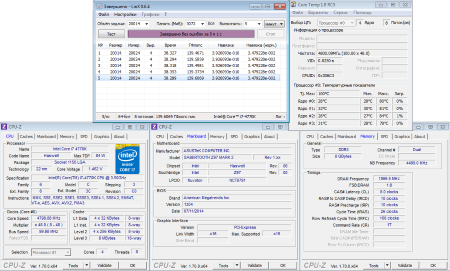

Результат разгона, достигнутый с Asus Sabertooth Z97 Mark 2, составил 4800 МГц:
Каких-либо сюрпризов материнская плата не принесла, показав «привычный» для данного ЦП результат.
Используемые напряжения процессора:
- CPU Input Voltage: 2.28 В;
- CPU Core Voltage: 1.457 В;
- CPU Cache Voltage: 1.32 В.
Температурный режим
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~22-23 градуса по Цельсию.
Поскольку теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату. В качестве теста для прогрева использовался Prime 95 Small FFTs.
Показания термопар:
Место измерения |
в простое |
под нагрузкой |
Радиатор сверху от процессорного разъема |
|
|
Радиатор слева от процессорного разъема |
|
|
Радиатор набора системной логики |
|
|
Показания встроенных датчиков материнской платы:
Датчик |
в простое |
под нагрузкой |
Датчик VCORE |
|
|
Датчик VCORE (Back) |
|
|
Датчик PCH |
|
|
В тесте на прогрев материнская плата показала ожидаемо хорошие результаты, ведь даже если накрытая кожухом Mark 1 способна удержать температуру преобразователя питания без срабатывания каких-либо защит, то Mark 2, лишенная препятствующего отводу тепла кожуха, показала большой запас прочности.
Встроенный звук
Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Установленный на материнской плате кодек – Realtek ALC1150.
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
В целом, для материнской платы на базе ALC1150 результат теста встроенного звука можно признать хорошим. В отличие от Mark 1, здесь нет «провала» в тесте «Гармонические искажения + шум, дБ(A)».
Заключение
Итак, рассмотрим по порядку, чего нет в Asus Sabertooth Z97 Mark 2 по сравнению с Sabertooth Z97 Mark 1:
- Отсутствуют кожухи, закрывающие лицевую и обратную сторону платы, соответственно отсутствуют комплектные вентиляторы и заглушки, которые устанавливались на кожухе;
- В комплекте поставки нет термопар;
- Отсутствует второй сетевой контроллер (на базе Realtek 8111GR);
- Отсутствуют два дополнительных порта SATA (на базе ASMedia ASM1061);
- Отсутствует интерфейс SATA Express.
Отсутствие вышеперечисленных вещей оценено производителем в 2 700 рублей разницы, на мой взгляд, при таком порядке цен Mark 2 выглядит интереснее.
Да, если рассматривать материнскую плату как представителя линейки TUF, то можно отметить некоторую бедность оснащения, но ведь по цене она почти конкурирует с Z97-A (6 200 рублей, против 6 900 за Mark 2), предоставляя при этом лучшую элементную базу, пятилетнюю гарантию, развитые функции мониторинга и управления вентиляторами.
Плюсы Asus Sabertooth Z97 Mark 2:
- Развитая система мониторинга температур на основе нескольких набортных температурных датчиков;
- Наличие трех разъемов для подключения термопар;
- Предсказуемость материнской платы при разгоне;
- Грамотная компоновка слотов расширения;
- Эффективная система охлаждения;
- Лучшая реализация управления оборотами вентиляторов среди конкурентов;
- Пятилетняя гарантия;
- Правильное ценовое позиционирование.
Минусы материнской платы:
- Отсутствие термопар в комплекте поставки;
- Наличие конденсаторов вблизи процессорного разъема, из-за чего могут возникнуть проблемы совместимости при установке крупных водоблоков.
Страница материнской платы Asus Sabertooth Z97 Mark 2 на официальном сайте производителя:
Выражаем благодарность:
- Компании Asus за предоставленную на тестирование материнскую плату Asus Sabertooth Z97 Mark 2.
