Обзор и тестирование материнской платы Asus Sabertooth Z97 Mark 2 (страница 2)
реклама

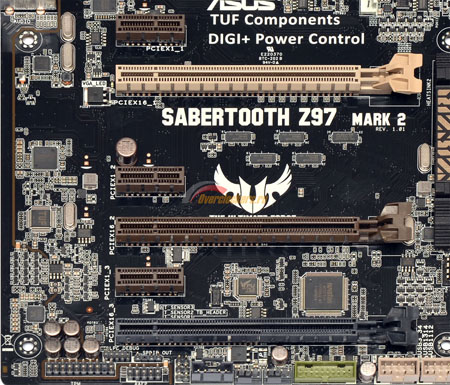

Конфигурация слотов расширения:
Сверху вниз:
- PCI-E 2.0 X1;
- PCI-E 3.0 X16/8;
- Пустое пространство;
- PCI-E 2.0 X1;
- PCI-E 3.0 X8/0;
- PCI-E 2.0 X1;
- PCI-E 2.0 X4.
Конфигурация слотов расширения такая же, как и у Mark 1, и не менялась со времен Sabertooth Z77: всего задействовано шесть разъемов, расположенных на пространстве семи слотов (семь – максимальное число для форм-фактора АТХ). Пустое пространство находится под верхним графическим разъемом (PCI-E X16).
реклама
В целом, конфигурация разъемов расширения грамотная, графические слоты разнесены на достаточное расстояние, а над первым графическим портом находится PCI-E X1, который будет свободен независимо от конфигурации использованных видеокарт. В качестве плюса стоит отметить, что это позволяет оставить больше места для системы охлаждения процессора.

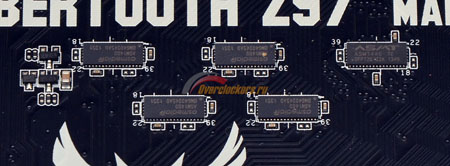

Два верхних полноразмерных слота берут свое начало от CPU, в то время как нижний порт берет начало от набора системной логики Intel Z97. Доступные конфигурации работы верхних разъемов – 16+0 и 8+8, за деление шестнадцати линий PCI-Express на два порта отвечают четыре микросхемы-свитча ASMedia ASM1480:

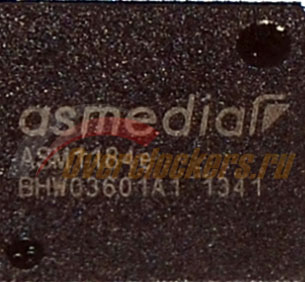

Тут же рядом расположена и одна микросхема ASMedia ASM1440, она распределяет ресурсы между нижним слотом и дополнительным контроллером USB 3.0, итого, слот работает либо в X4 режиме, но недоступны два порта USB 3.0 на задней панели, либо USB 3.0 порты доступны, но нижний слот работает в режиме X2. В отличие от Mark 1, у материнской платы нет дополнительных сетевого и SATA контроллеров, и непонятно, зачем делить ресурсы PCI-E в таком виде. Разве что в целях унификации дизайна платы и экономии, тем более что у платы остался расширяющий возможности PCI-Express шины контроллер ASMedia ASM1184e:
Через него подключены три X1 порта, в то время как сам контроллер довольствуется ресурсами одной линии.

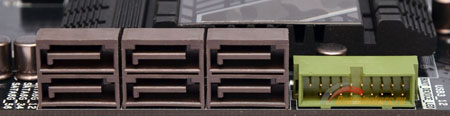

Недалеко от нижнего правого угла на материнской плате разместились порты SATA и колодка для подключения двух портов USB 3.0:
реклама
Все шесть портов SATA поддерживают режим SATA 6 Гбит/с, и все реализованы силами набора системной логики Intel Z97. Интерфейс SATA Express не реализован.

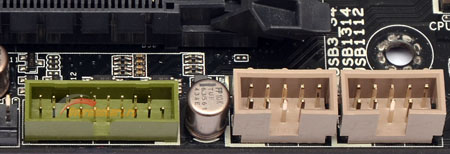

Колодка для подключения корпусных портов USB 3.0 берет свое начало от Intel Z97, при этом от него же работает и вторая такая же колодка, которая расположена у нижнего края материнской платы рядом с колодками для подключения портов USB 2.0:

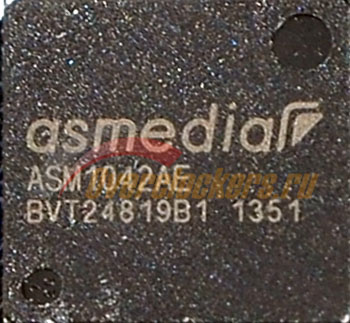

Всего у Sabertooth Z97 Mark 2 в наличии восемь портов USB 3.0, набором системной логики обеспечена работа шести портов из восьми (четыре порта в виде корпусных колодок, два на I/O панели), два дополнительных порта на I/O панели реализованы при помощи контроллера ASMedia ASM1042AE:

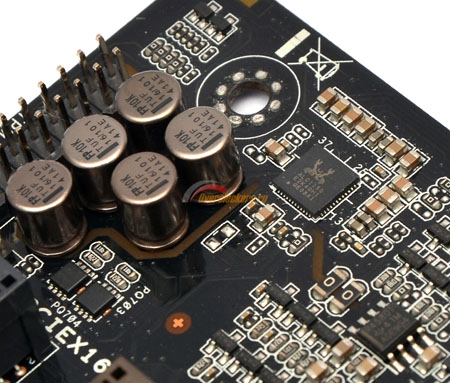

Звуковой тракт находится в левом нижнем углу материнской платы:
Как и у Mark 1, встроенный звук построен на базе контроллера Realtek ALC1150 и усилителя для наушников Texas Instruments R4580I.
В качестве сетевого контроллера используется Intel I218-V:

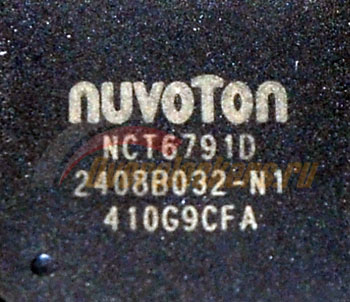

В качестве Multi-IO используется микросхема Nuvoton NCT6791D:

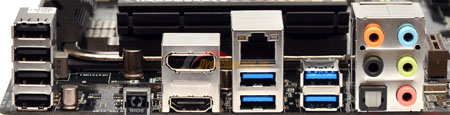

На задней панели Asus Sabertooth Z97 Mark 2 расположены:
- Четыре USB 2.0;
- Четыре USB 3.0;
- Кнопка «USB BIOS Flashback»;
- Один HDMI;
- Один DisplayPort;
- Один LAN;
- Оптический выход S/PDIF;
- Пять аудиовходов/выходов 3.5-мм mini-jack.
По сравнению с Mark 1, материнская плата лишилась второго сетевого контроллера, в остальном конфигурация I/O панели идентична.
реклама
Такой подход производителя понять легко. Максимальная унификация ведет к экономии, но с точки зрения покупателя такая экономия неприятна: если у Mark 1 есть закрывающий плату кожух и вентилятор, требующий наличия свободного места в левой части конфигурации, то здесь кожуха и вентилятора нет, а большое количество свободного места осталось.

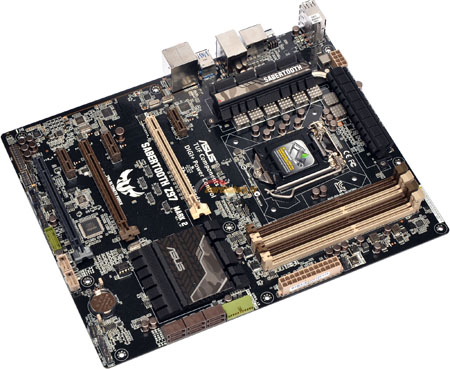

Фотография Asus Sabertooth Z97 Mark 2, позволяющая оценить высоту компонентов:
Расположение элементов:
Система охлаждения
Система охлаждения состоит из трех радиаторов, два из которых соединены тепловой трубкой. Пара теплорассеивателей отводит тепло от преобразователя питания процессора, третий ответственен за отвод тепла от набора системной логики Intel Z97.

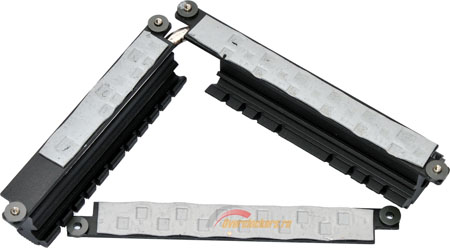

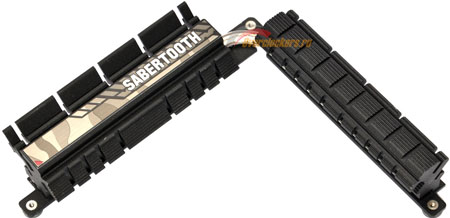

В сравнении с «сородичами» радиаторы преобразователя питания процессора сохранили прежние размеры, хотя внешний вид все же слегка изменен:
Поскольку радиаторы теперь не скрыты под кожухом, производитель помимо эффективности уделил внимание их внешнему виду, и ребра радиаторов приняли различные «причудливые» изгибы. С учетом того, что без кожуха требования к отводу тепла снижены, негативного влияния от изменения формы теплорассеивателей быть не должно.
Используется термопрокладка средней толщины. Контакт термопрокладки с силовыми элементами преобразователя питания хороший и равномерный по всей площади прилегания.

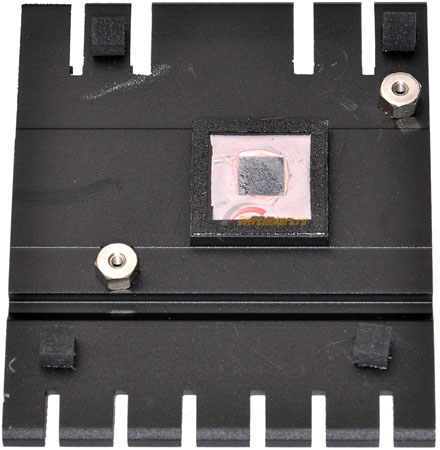

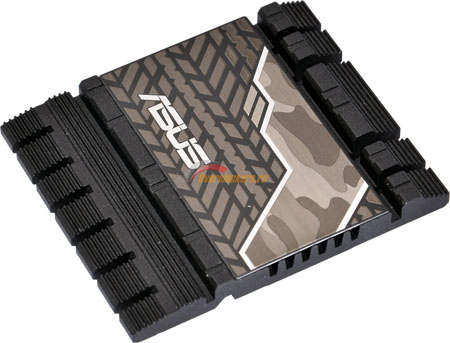

Радиатор системной логики впечатляет своими габаритами:
С учетом низкого тепловыделения Intel Z97, можно надеяться на очень комфортный температурный режим.
В качестве термоинтерфейса используется некое подобие высохшей жевательной резинки, субстанция липкая, и оттирается с трудом.
Система питания
Преобразователь питания процессора в неизменном виде перекочевал от Sabertooth Z97 Mark 1 и выполнен по восьмифазной схеме:
Контроллер промаркирован как DIGI+ ASP1252, в качестве драйверов используется восемь микросхем International Rectifier IR3535. В качестве транзисторов применены по два NXP 4030DLA и одному 6030DLB на каждую фазу, причем часть транзисторов (шесть 4030DLA) расположена с обратной стороны материнской платы:

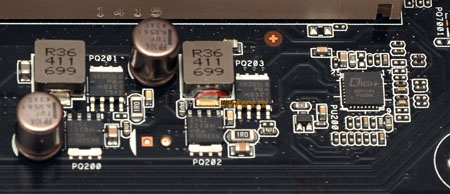

Преобразователь питания памяти двухфазный:
Контроллер промаркирован как DIGI+ ASP1103, в качестве транзисторов используется по два NXP 5030DLB на каждую фазу.
