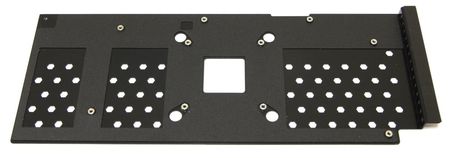

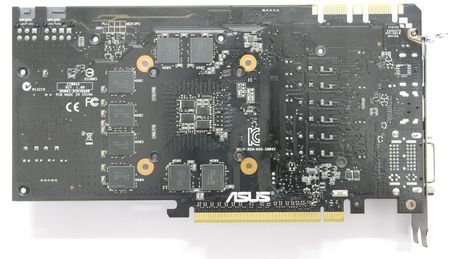

С обратной стороны устройство закрыто металлической пластиной черного цвета.
На ней можно заметить наименование устройства.
Ей поручен целый ряд важных функций. Прежде всего, она позволяет более равномерно распределять и отводить тепло с обратной стороны потому, что изготовлена из алюминиевого сплава. Далее она защищает заднюю поверхность от механических повреждений и кроме всего прочего она обеспечивает дополнительную жесткость конструкции. К тому же она еще придает устройству привлекательных внешний вид и наконец на ней можно еще раз название модели, чтобы ненароком его не забыть.
реклама

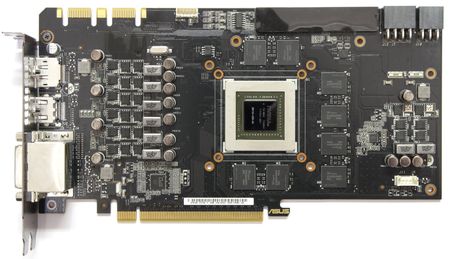

После того как все дополнительные элементы системы охлаждения сняты, можно изучить печатную плату с двух сторон.

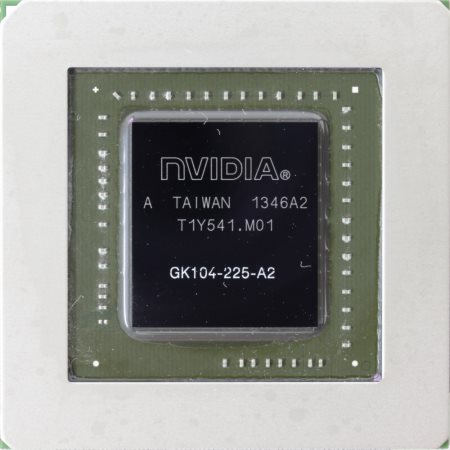

Спереди практически по центру распаян графический процессор nVidia GK104.
На самом деле это модификация многим знакомого видеочипа под кодовым обозначением GK104. Этому кристаллу изрядно повезло потому, что он используется в широком спектре моделей видеокарт и даже когда-то побывал на вершине пьедестала в образе таких графических ускорителей как GTX680 и GTX690. Здесь он предстает не в полной своей силе и часть пиксельных процессоров у него отобрали, чтобы он не мешал своему старшему брату GTX770.

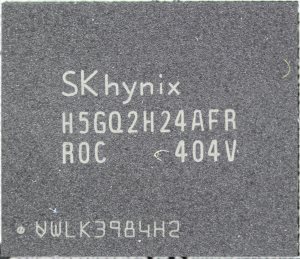

А вот и приятный сюрприз. С обеих сторон разместились шестнадцать микросхем памяти типа GDDR5 производства компании SKhynix.
реклама
Вместе они организуют 256-ти разрядный интерфейс, а их совокупный объем составляет 4 Гбайта. По последнему показателю наш сегодняшний герой может смело тягаться с таким гигантом как AMD Radeon R9 290X, с той лишь разницей, что здесь в два раза уже шина памяти, а соответственно ниже пропускная способность.
Как уже отмечалось в рекламе на коробке система питания данной видеокарты выполнена по 8-ми фазной схеме.

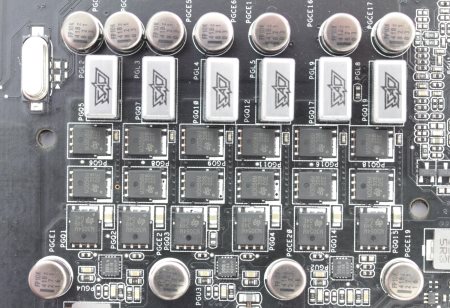

Да, действительно здесь все по-честному без обмана. Шесть фаз приходятся на питание графического процессора и две предназначены для памяти.
У каждой группы присутствует свой ШИМ-контроллер. Основной, питающий графический процессор представлен микросхемой с собственным внутренним обозначением Digi + VRM ASP1212.

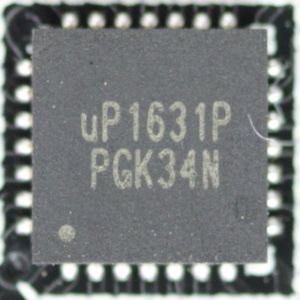

В силовой схеме памяти используется чип производства uPI Semiconductor с маркировкой uP1631P.

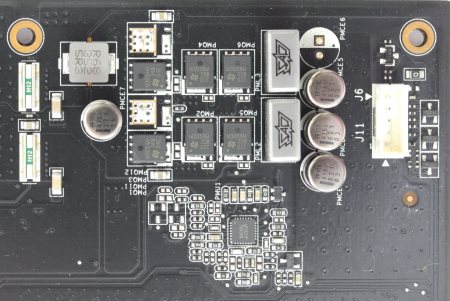

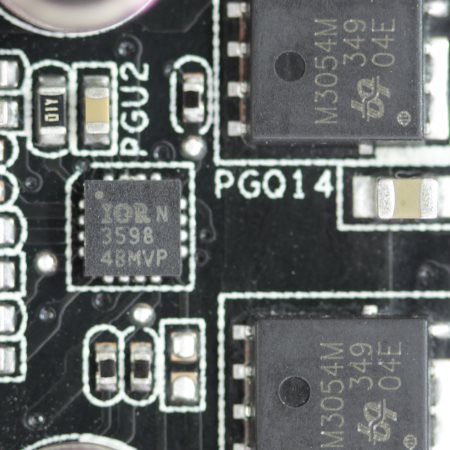

На каждую фазу приходится по три транзистора типа Low Rds(on) и по фирменной суперферритовой катушке индуктивности. В качестве драйверов используются микросхемы International Rectifier IR3598.
Из интересных особенностей устройства можно выделить контактные площадки для замера напряжений на компонентах, которые можно обнаружить с обратной стороны.

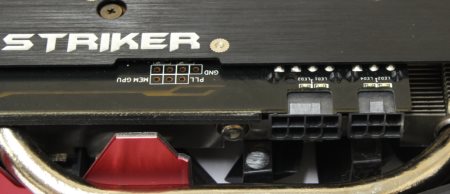

Здесь же можно увидеть, что дополнительное питание подается на плату через два коннектора 6-pin + 8-pin PCI-e. Обратите внимание, что рядом с каждым находится по паре светодиодов. В случае если кабель не подключен, загорается красный, в противном случае – зеленый.
