Обзор и тестирование корпуса Aerocool GT-R Black Edition (страница 5)
реклама
Технические характеристики
Название модели |
|
Тип конструкции |
|
Габариты корпуса (Ш х В х Г), мм |
|
Масса корпуса (нетто), кг |
|
Материал корпуса |
|
Цветовая вариация |
|
Внешние 5.25-дюймовые отсеки, шт. |
|
Внешние 3.5-дюймовые отсеки, шт. |
|
Внутренние 3.5-дюймовые отсеки, шт. |
|
Внутренние 2.5-дюймовые отсеки, шт. |
|
Слоты расширения, шт. |
|
Внешние порты |
|
Поддержка материнских плат |
|
Штатная система охлаждения |
Тыловой вентилятор: 1 x 120 мм (~1200 об/мин, выдув) |
Расширение СО |
Тыловой вентилятор: 1 x 120 мм Верхний вентилятор: 2 x 140 / 120 мм Левый боковой вентилятор: 1 x 140 / 120 мм |
Максимальная длина видеокарты, мм |
|
Максимальная высота кулера CPU, мм |
|
Тестовый стенд
Во время испытаний в Aerocool GT-R собиралась следующая система:
- Материнская плата: ASUS P8P67 (Intel P67 Express Chipset);
- Центральный процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
- Система охлаждения процессора:
- Кулер: Thermalright TRUE Spirit 120;
- Вентилятор: Scythe S-FLEX SFF21E (120 х 120 х 25 мм, ~1200 об/мин);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Crucial Ballistix Tactical DDR3-1866 (PC-14900) CL9, 2 x 8192 Мбайт;
- Видеокарта: Zotac GeForce GTX 780 (референсная модель);
- Жесткие диски:
- Corsair Force GS 128 Гбайт (SSD), 1 шт. (системный);
- Western Digital Caviar Blue WD10EALX SATA 6 Гбит/с, 1 Тбайт (2 пластины, 4 головки), 3 шт.;
- Блок питания: Enermax MODU 87+, 600 Ватт;
- Корпус:
- Aerocool GT-R;
- открытый стенд;
- Операционная система: Windows 8.1 64-бит.
реклама
Методика тестирования, используемые утилиты
Эффективность системы охлаждения Aerocool GT-R сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жестких дисков. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.
Тестирование видеокарты проходило в нескольких режимах: с установленным на боковую стенку дополнительным вдувающим вентилятором (режим +Sfan на графиках) и с еще одним установленным на верхнюю панель аналогичным выдувающим вентилятором (режим +STfan на графиках). Скорость вращения крыльчатки этих моделей всегда составляла ~1200 об/мин.
Тестирование температурных режимов компонентов проводилось с демонтированными верхними салазками HDD (1 шт.), чтобы внутрь корпуса приток свежего воздуха осуществлялся более эффективно. Сразу скажу, что наличие в корзине напротив видеокарты салазок ухудшает охлаждение CPU и GPU на 1-2 градуса.
Процессор Intel Core i5-2500K был разогнан до частоты 4500 МГц путем увеличения множителя до 45. Напряжение Vcore поднималось в BIOS материнской платы до 1.4 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z составляло именно это значение. Во время нагрузки на процессор напряжение Vcore не изменялось.

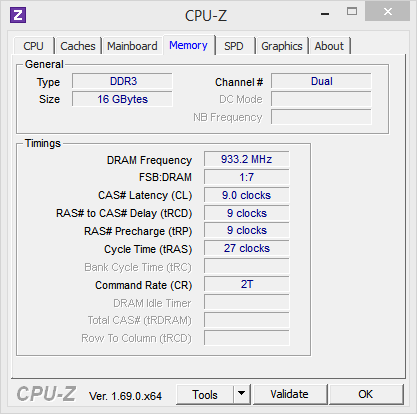

Оперативная память не разгонялась и функционировала на номинальной частоте 1866 МГц с задержками 9-9-9-27 2Т, при штатном напряжении 1.5 В.
реклама
Для прогрева процессора применялась LinX 0.6.5 в 64-битном режиме, объем задачи выставлялся в значение 25 854 (5120 Мбайт), время прогона – 20 минут. Далее система охлаждалась в простое 10 минут, после чего проводился аналогичный «запасной» прогон.

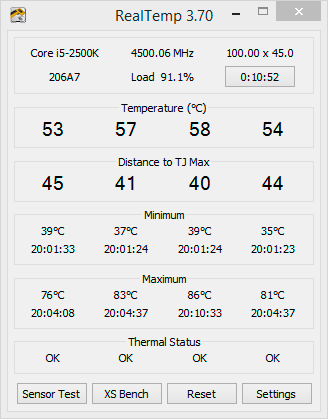

Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось значение самого горячего ядра (как правило, core2).
Для разогрева жестких дисков применялся пакет IOMeter. Нагружались все HDD одновременно. Использовался режим «Access Time», поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 75 минут. Температурные показатели с «винчестеров» снимались с помощью программы HWMonitor 1.24. Учитывалась температура самого горячего HDD.

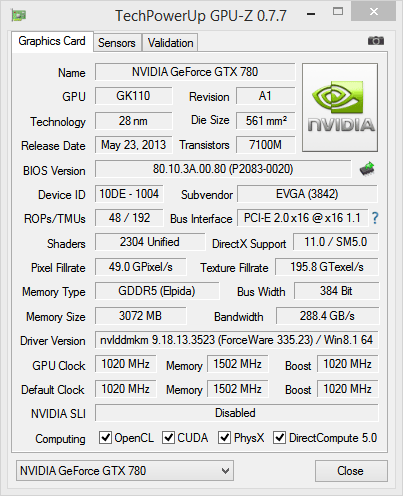

Видеокарта GeForce GTX 780 функционировала на фиксированных частотах 1020 МГц по ядру и 6008 МГц по памяти. Напряжение ядра также фиксировалось и в нагрузке составляло 1.162 В. Функция GPU Boost деактивировалась, предел по TDP увеличен до 130 Вт.
Для прогрева использовался тестовый бенчмарк Heaven Benchmark 4.0 со следующими настройками:
- API: DirectX 11.0;
- Quality: Ultra;
- Tessellation: Extreme;
- Anti-aliasing: 8x;
- Resolution: 1920 x 1200.
Нагрев видеоускорителя проводился в течение 30 минут, замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 3.0.0 Beta 19.
Скорость вращения турбины системы охлаждения видеокарты при тестировании последней задавалась умеренно шумной, фиксированная – ~2500 об/мин (при ее максимальных оборотах в ~3300 об/мин). Во время испытания других компонентов обороты СО понижались до минимальных ~1200 об/мин.
Стоит учесть, что стендовый видеоускоритель GeForce GTX 780 получил референсный дизайн и соответствующую СО. Как следствие, значительная часть нагретого картой воздуха выбрасывалась за пределы системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
Нагрев CPU | LinX 0.6.5 |
Мониторинг CPU | Real Temp 3.7, CPU-Z 1.69 x64 |
Нагрев GPU | Heaven Benchmark 4.0 |
Мониторинг GPU | MSI Afterburner 3.0.0 Beta 19 |
Нагрев HDD | IOMeter |
Мониторинг HDD | HWMonitor 1.24 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 25°C и не менялась во время тестирования. Для всех полученных в процессе замеров результатов допускается погрешность измерения в районе +/- 2%.
Результаты тестирования
На графиках ниже представлены результаты тестирования.
реклама
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Aerocool GT-R показал хорошие температурные режимы компонентов. Разница температуры процессора в корпусе по сравнению с открытым стендом составляет 3°C. Температура видеокарты заметно зависит от режимов использования дополнительных вентиляторов. Так, в штатном режиме температура GPU составляет 92°C, что почти приближает ее к предельно допустимой. Размещение бокового вентилятора напротив видеокарты позволяет снизить температуру GPU на 4°C.
Кроме того, при размещении еще одной вертушки в задней части верхней панели температура графического процессора не растет выше 86°C, в то время как на открытом стенде это значение составляет 81°C. Посему вердикт: при сборке в корпусе игровой «машины» добавление в систему бокового вентилятора очень желательно.
С охлаждением жестких дисков ситуация нормальная. Температура HDD составляет 42°C, в то время как на открытом стенде диски нагреваются до 49°C. Причем нагрев всех жестких дисков в GT-R идентичен, что свидетельствует о равномерном обдуве HDD фронтальным 180 мм вентилятором.
Шум
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Задача – исследовать шумность корпуса. Скорость вращения вентилятора процессорного кулера не изменялась, шпиндели жестких дисков продолжали функционировать, а обороты СО видеокарты оставались минимальны (~1200 об/мин).
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ. Замеры проводились на расстоянии 0.5, 1 и 2 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от «системника» со смещением влево на 45 градусов.
Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Меньше – лучше
2 | 1 | 0.5 м
Включите JavaScript, чтобы видеть графики
Aerocool GT-R показал умеренный уровень шума при работе компьютера. Звуковое давление выше, чем на открытом стенде на 4 дБ. Не сказать, что шум раздражает, но и комфортным его не назовешь. Но не стоит забывать, что в системе функционируют три довольно шумных жестких диска.
Теперь поговорим о шумности при работе накопителей, когда происходит активное перемещение головок HDD. Да, жесткие диски в Aerocool GT-R «гремят». Не сильно, но ощутимо. Вибрация, передаваемая на опорную поверхность, слабая. Подобное наблюдается в 90% корпусах.
Заключение
Aerocool GT-R показал себя с хорошей стороны. Это не многофункциональный навороченный корпус, но вполне достойный для сборки производительного игрового ПК, для которого он и позиционируется. В первую очередь понравилась корзина для HDD, которая позволяет оперировать накопителями, демонтировав только одну правую боковую панель корпуса. Модель Aerocool вмещает и высокий процессорный охладитель, и длинный графический адаптер, достаточное количество накопителей и внешних устройства, наделена неплохой системой охлаждения с возможностью ее расширения, а также продуманной системой укладки кабелей. Дизайн корпуса не сильно броский, и лично мне он понравился. Что еще нужно?
Из минусов стоит отметить отсутствие антивибрационного крепления накопителей. Хотя строение корзины HDD частично снижает передаваемую от дисков вибрацию, силиконовые прокладки не помешали бы точно. К незначительным недостаткам можно записать наличие одноразовых заглушек в слотах расширения: продукт Aerocool это отнюдь не бюджетная модель и можно было бы сделать их съемными.
Что касается стоимости Aerocool GT-R, то в московской рознице данный корпус можно приобрести за сумму около 3000 рублей. Адекватный ценник.
Плюсы Aerocool GT-R:
- Продуманность конструкции;
- Удобная корзина HDD;
- Поддержка высокого кулера CPU;
- Фронтальный 180 мм вентилятор;
- Грамотный кабель-менеджмент;
- Поддержка внешнего 3.5-дюймового устройства;
- Противопылевые фильтры на всех впускных отверстиях.
Минусы корпуса:
- Слабая защита от вибрации HDD;
- Одноразовые заглушки в слотах расширения.
Выражаем благодарность:
- Компании Aerocool за предоставленный на тестирование корпус Aerocool GT-R.
