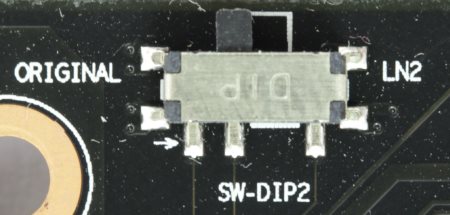

Сверху находится переключатель BIOS.

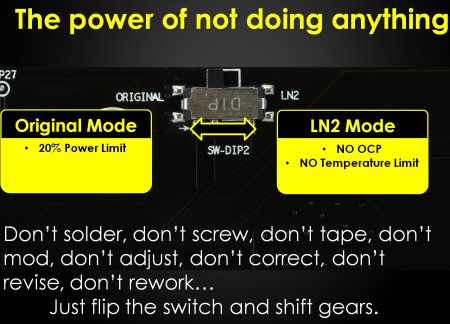

Существует два режима: Original и LN2.
реклама

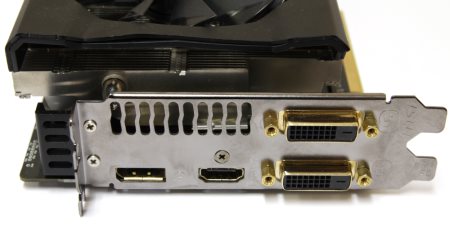

На задней панели размещены следующие видеовыходы.
- Два DVI-D;
- Один DisplayPort;
- Один HDMI.
Очевидно, что была проделана титаническая работа по разработке с нуля такого устройства. Не будем забывать, что шина памяти здесь 512-ти разрядная, а это еще больше усложняет дизайн.
Сам графический ускоритель получился интересным. Более детальное изучение позволяет предположить, что разгон будет успешным, поскольку подсистема питания выполнена с огромным запасом по мощности. Как плюс можно отметить примененные микросхемы памяти производства компании Samsung, которые должны неплохо разгоняться. А в штатной поставке в этом поможет модернизированная система охлаждения, способная обуздать пылкий нрав графического процессора AMD Hawaii.
Тестовый стенд
Тестирование видеокарты MSI R9 290X Lightning проводилось на следующей конфигурации:
- Материнская плата: ASUS Z87-PLUS версия BIOS 1707;
- Процессор: Intel Core i7-4770K (3500 МГц);
- Кулер: Noctua NH-D14 (пассивный режим);
- Термоинтерфейс: Gelid GC-Extreme;
- Память: 2 x 8 Гбайт DDR3 1333, Samsung M378B1G73BH0-CH9;
- Видеокарта: MSI R9 290X Lightning (1080 / 5000 МГц (ядро/boost/память));
- Накопитель SSD: Plextor M5 PRO 256 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Enermax REVOLUTION 85+, 850 Ватт;
- Корпус: Corsair Graphite 600T.
реклама
Все вентиляторы, включая встроенный в БП, в ходе тестирования были отключены. Боковая стенка корпуса была открыта. Температура в помещении находилась на уровне 23°C, а шум составлял 26.7 дБ.
Стандартные частоты и разгон
От внешнего обзора Radeon R9 290X Lightning пора перейти к ее тестированию в разных режимах. Начнем с самого простого, когда нагрузка полностью отсутствует.
Значение параметра ASIC Quality не очень высоко, но возможно произойдет чудо и подсистема питания действительно поможет максимально раскрыть потенциал графического процессора.
Необходимо отметить, что драйверы компании AMD уже значительное время пребывают в стадии beta, поэтому ряд функций может работать некорректно. В данном случае при использовании версии 14.3 (актуальных на момент написания статьи) работа вентиляторов не отображается в процентном соотношении. При этом осуществляется мониторинг оборотов по показанию тахометра, сами вентиляторы прекрасно работают в автоматическом режиме относительно уровня нагрузки и температуры графического процессора, но вот вручную их регулировать нельзя даже с помощью фирменной утилиты VGA FAN Control.

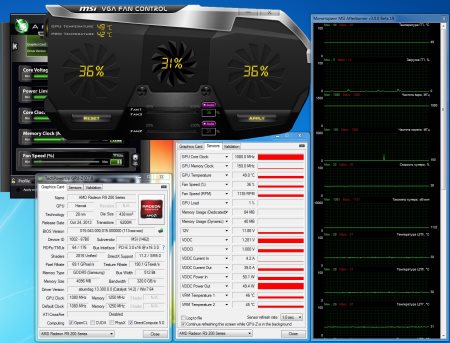

Если установить драйверы версии 14.2, появляется другая проблема.
Как можно видеть, вентиляторы отлично мониторятся и управляются, но графический процессор в простое упорно не снижает тактовую частоту. Поэтому температура медленно, но верно ползет вверх. Кто виноват и что делать? Очевидно, что большая часть вины лежит на плечах программистов AMD. Возможно, в MSI смогут оперативно выпустить патч, решающий эти проблемы, но все же советую следить за обновлением драйверов и использовать актуальную версию.

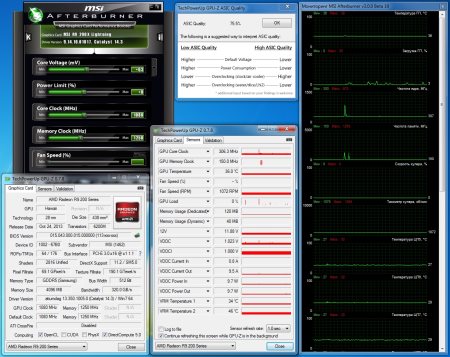

Вернемся к изучению режима работы в простое, но сначала оговорюсь, что первой в ход пошла обычная версия BIOS. При ее использовании в 2D частоты снижаются до минимальных – 300 МГц по GPU и 150 МГц по памяти. Вместе с напряжением уменьшается и температура. Вентиляторы трудятся всего на 1070 об/мин, шум от системы охлаждения очень мал.

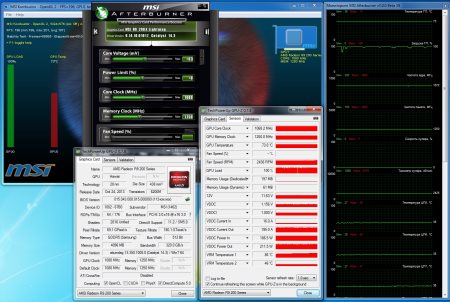

Согласно данным утилиты, базовая частота графического процессора составляет 1080 МГц. Это уже получается неплохой заводской разгон, возможно, видеокарту удастся разогнать еще больше. Однако сначала проверим обычный режим нагрузки при помощи фирменной утилиты MSI Kombustor.
Видеоадаптер неплохо справляется с этим тяжелым синтетическим тестом. Температура GPU поднялась всего до 73°C. Вентиляторы раскрутились до 2436 об/мин и шум уже отчетливо заметен. Многие уже могли обратить внимание, что утилита MSI Afterburner показывает увеличение напряжения на графическом процессоре на 63 мВ. Так оно устанавливается автоматически и ни сброс, ни перезагрузка не помогает это исправить. Иными словами, это штатный режим. Все остальные значения установлены в ноль.

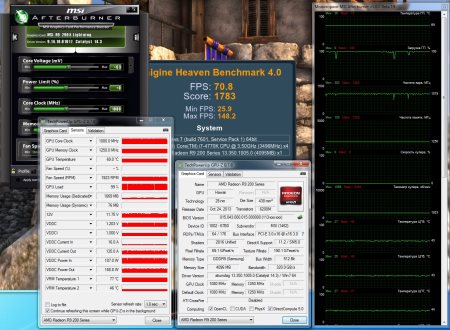

В целом для такого тяжелого теста наблюдается хорошая картина, посмотрим, что будет, если нагрузка будет более-менее реальная. Для этого обратимся к тестовому пакету Unigine Heaven 4.0 с установкой Extreme.
реклама
Как и следовало ожидать, ситуация значительно улучшилась, видеокарта практически расслабляется. Температура упала ниже 70°C и вентиляторы немного замедлились. Несмотря на такое большое значение как 2000 об/мин, вентиляторы работают с приемлемым уровнем шума. Теперь уже смело можно переходить к разгону.
Здесь тоже следует сделать небольшое лирическое отступление. Дело в том, что я сразу подключил три кабеля к видеоадаптеру и он изначально находился в режиме разгона. При его отключении никакой разницы замечено не было.

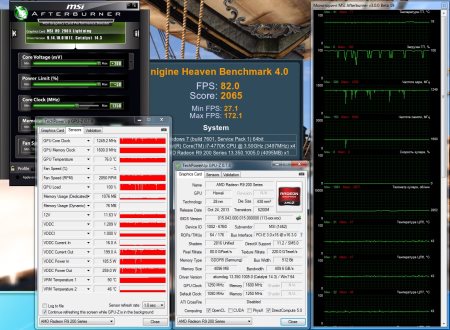

Для начала пробуем разогнать на штатной прошивке BIOS. Значения Power Limit и Core Voltage были выкручены на максимум, после чего начался поиск максимальной стабильной частоты.
На мой взгляд, получился очень хороший результат. Традиционно в тестовом пакете MSI Kombustor частота оказывается немного выше, поэтому дополнительно стабильность проверяется при помощи Unigine Heaven. В последнем тесте температура далека от критической, вентиляторы еще не достигли своего стопроцентного потолка, и поэтому можно с уверенностью заявить, что потенциал еще есть.
Однако дальше выяснилось, что увеличивать напряжение уже некуда. Пробую переключать BIOS в режим LN2, но ничего не происходит. Разве что базовая тактовая частота графического процессора снижается до 1000 МГц. Возможно, мне попался неудачный образец, где залит какой-то другой BIOS, или тестер, который использовал видеоадаптер до меня, что-то намудрил. Но факт налицо – дальнейшее увеличение напряжения оказалось невозможным, хотя по всем результатам видно, что это не предел как для графического процессора, так и для системы охлаждения.
В заключение приведу таблицу зависимости температуры и шума от оборотов вентиляторов кулера.
Заключение
С моей точки зрения, у компании MSI получилась хорошая видеокарта. Именно такой и должна быть модель, рассчитанная на энтузиастов и оверклокеров. Можно счесть, что это сужает круг потенциальных покупателей, что неверно. Да, она большая, дорогая и прожорливая. Но есть множество ускорителей с подобными недостатками и далеко не столь выдающихся. А Radeon R9 290X Lightning можно использовать в штатном режиме с приемлемым акустическим комфортом. И даже при экстремальной нагрузке температура графического процессора далека от критичной. Предусмотрена и своего рода защита от разгона. Подключил два восьмиконтактных кабеля и просто используешь видеоадаптер в штатном режиме.
Но при подключении еще одного разъема, на этот раз шестиконтактного, включается совершенно другая видеокарта, готовая покорять новые вершины. Правда, несмотря на отличные результаты, полученные при разгоне, дальнейший рост частот тестируемого экземпляра уперся в предел повышения напряжения. И непонятна ситуация с BIOS в положении LN2. Логично, что при экстремальном охлаждении напряжение нужно поднимать еще выше, чем с воздушным. Но по непонятной причине значение ограничено числом 200 мВ. А с этой планкой справляется даже штатный кулер, который способен на большее.
Скорее всего, это какое-то недоразумение и можно будет прошить нормальную версию BIOS, которая на момент тестирования еще не была доступна, и отодвинуть эту границу хотя бы до 500 мВ. Тогда все станет на свои места.
Выражаем благодарность:
- Компании MSI за предоставленную на тестирование видеокарту MSI Radeon R9 290X Lightning.
