После снятия всех дополнительных элементов системы охлаждения можно посмотреть на печатную плату с двух сторон.
реклама

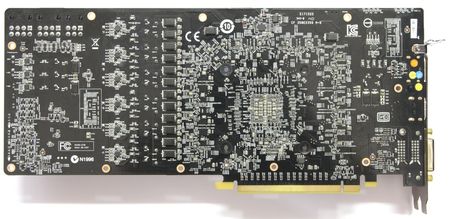

Видеокарта немного увеличилась в высоту, что во многом объясняется разросшейся подсистемой питания. С обратной стороны можно увидеть множество элементов. Это в основном конденсаторы и драйверы.

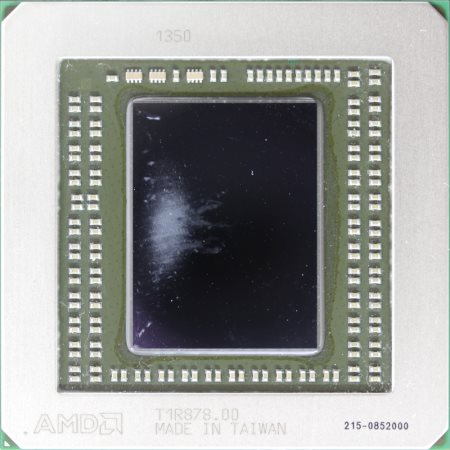

Спереди по центру находится графический процессор AMD Hawaii XT.
Он изготовлен на 50-й неделе прошлого года. Отбирают ли GPU? Сложно сказать, но, похоже, что нет. Во всяком случае, для GeForce GTX 780 Lightning подобного не проводилось. Тем не менее, несмотря на то, что это непростая процедура, для такого продукта можно было постараться.

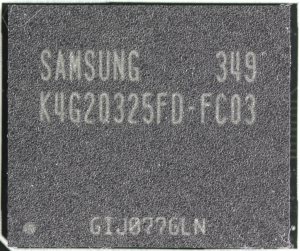

Около GPU распаяно шестнадцать микросхем памяти типа GDDR5 производства компании Samsung.
Совместно они образуют 512-ти разрядный интерфейс, а их совокупный объем составляет 4 Гбайта. Для современных приложений этого вполне достаточно, остается запас для разрешения 4К. Правда, там уже может не хватить вычислительной мощности самого графического процессора, особенно в тяжелых режимах.
реклама

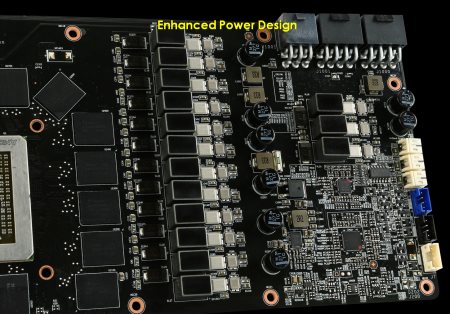

Отдельного упоминания заслуживает подсистема питания. Здесь она существенно усилена по сравнению с референсной версией.
Кроме этого у нее есть два режима работы. Один – стандартный, который рассчитан на обеспечение 375 Вт.

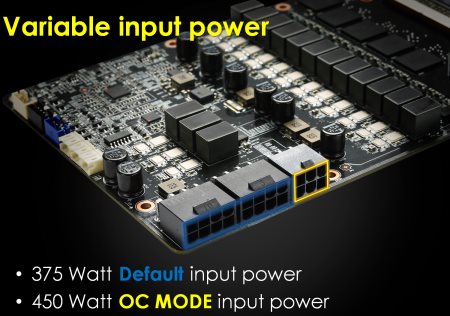

Он становится активен при подключении двух восьмиконтактных кабелей питания. Второй режим предназначен для разгона и уже выдает на-гора 450 Вт. Он включается лишь при подключении еще одного шестиконтактного разъема. С обратной стороны предусмотрены специальные светодиоды-индикаторы, которые показывают, какой режим активен в настоящее время.

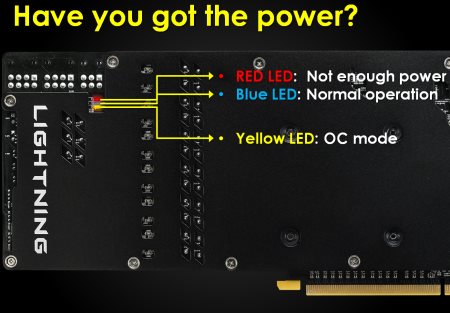

Синий – сигнализирует о том, что включен штатный режим работы, желтый сообщает об использовании разгонного режима, а красный загорается в том случае, когда один из восьмиконтактных кабелей не подключен.
Сама подсистема питания выполнена по схеме 10+3+2 (GPU/MEM/PLL).

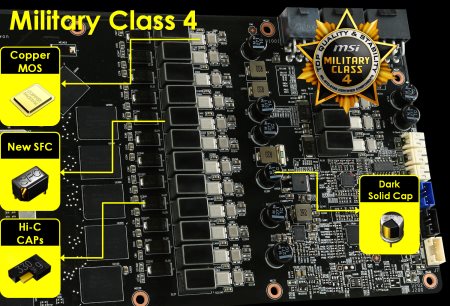

Как уже упоминалось, здесь используются компоненты Military Class 4.

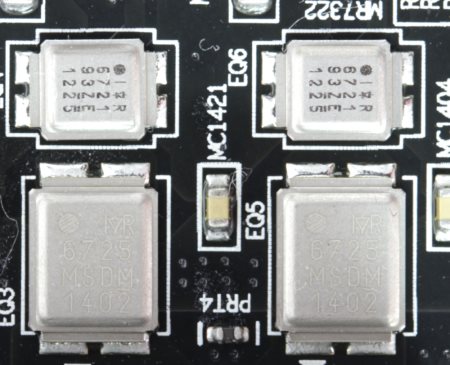

Это конденсаторы Hi-C CAP, Dark Solid CAP, супер ферритовые катушки индуктивности и транзисторы типа DirectFET производства компании International Rectifier модели: IR6725 и IR6721.
Кроме этого здесь применена схема из трех независимых ШИМ-контроллеров.
реклама

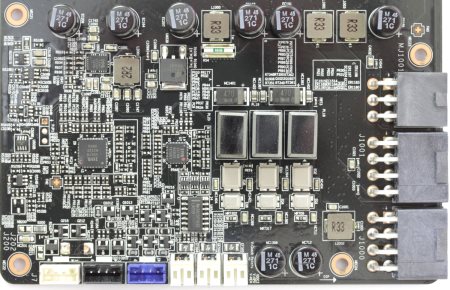

Тот, что отвечает за питание графического процессора, представлен микросхемой International Rectifier IR3567B.

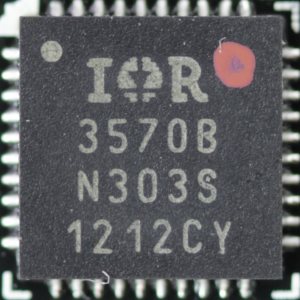

Рядом находится еще один ШИМ-контроллер International Rectifier IR3570B.

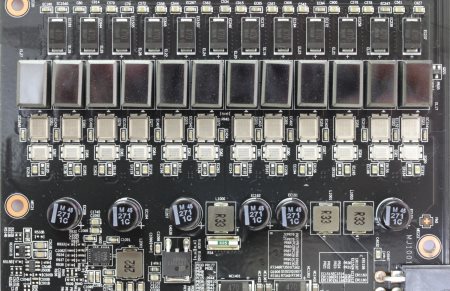

С обратной стороны распаяны двойные драйверы International Rectifier IR3598, а рядом с ними голубые светодиоды, которые загораются, когда фаза активна.
Поэтому сзади видеокарта похожа на новогоднюю елку.
Наверняка многие помнят устройство GPU Reactor, которое вставлялось в специальный разъем с обратной стороны печатной платы в области графического процессора. По сути, это была дочерняя плата с дополнительными конденсаторами. Теперь ее нет, а конденсаторы распаяны с обратной стороны.

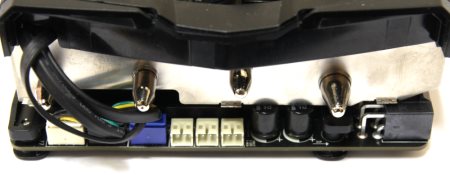

С правого торца видеокарты разместились разъемы для адаптеров V-Check, которые надеваются на щупы мультиметра и позволяют замерять напряжение на компонентах.
