Обзор и тестирование материнской платы ASUS Maximus VII Ranger (страница 4)
реклама
Тестовый стенд
Тестирование ASUS Maximus VII Ranger проводилось на следующей конфигурации:
- Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
- Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
- Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Ватт;
- Корпус: открытый стенд.
Проверка разгона
Разгон по BCLK
реклама
В отличие от материнских плат LGA 1155, на платформе LGA 1150 появилась возможность использовать различные диапазоны для базовой частоты.
При использовании CPU Strap 100 МГц материнская плата смогла разогнать процессор до 107.13 МГц:
Вполне привычный результат, если сравнивать с другими LGA 1150 платами ASUS без настроек Source Clock Tuner.
При использовании CPU Strap 125 МГц результат разгона базовой частоты составил 148.46 МГц:
Если мне не изменяет память, то для CPU Strap 125 полученный результат является лучшим среди всех ранее протестированных мною системных плат.

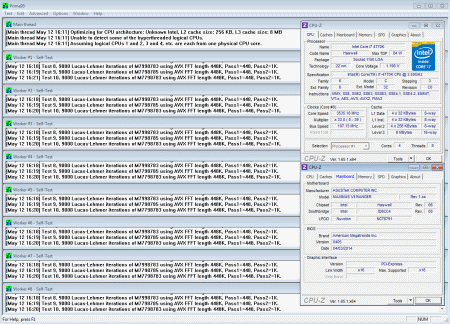

При использовании CPU Strap 167 МГц результат разгона составил 198.4 МГц:
реклама
Как и в случае с CPU Strap 125, Maximus VII Ranger проявила хорошую «прыть» и при CPU Strap 167, обновив мой личный рекорд в данной дисциплине. Предыдущим лидером была Maximus VI Extreme с результатом 195.6 МГц.
Разгон оперативной памяти
Замер напряжения питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
|
|
|
Замеры проводились при помощи мультиметра Mastech MY64.
Материнская плата показала склонность к завышению напряжения питания памяти, но в абсолютных значениях уровень завышения примерно равен независимо от установленного значения. Примерно такое же поведение наблюдалось и на протестированной ранее ASUS Z97-A, но здесь уровень завышения уже не такой большой.
Для проверки разгона оперативной памяти помимо стендового комплекта G.Skill TridentX F3-2400C10D-8GTX на микросхемах Samsung дополнительно используется комплект памяти Corsair Dominator Platinum CMD8GX3M2B2133C9 на микросхемах Hynix.

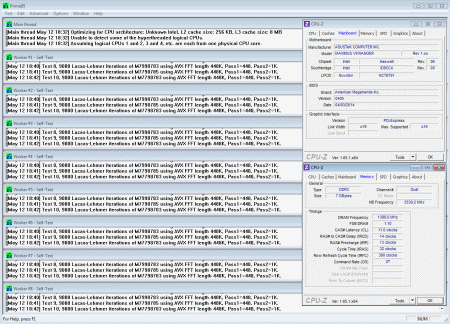

При разгоне комплекта G.Skill материнская плата показала результат 2640 МГц:
Это один из лучших результатов для данного комплекта памяти.

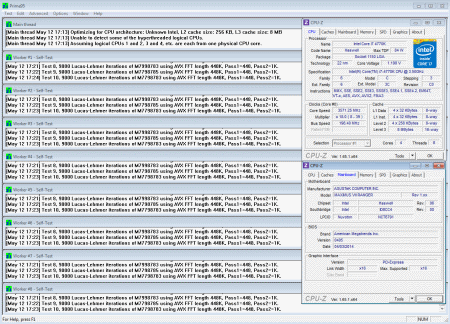

Модули Corsair Dominator Platinum заработали на частоте 2776 МГц:
То ли еще сказывается сырость прошивки, то ли комплект памяти начал деградировать, то ли мною что-то упускается в настройках, но добиться стабильной работы на частоте 2800 МГц от комплекта Corsair не удается уже второй раз подряд. Как и ASUS Z97-A, материнская плата была способна стартовать при установке множителя частоты работы памяти Х28, но стабильной работы не наблюдалось, и пришлось перейти на множитель Х26.66 с последующим разгоном базовой частоты.
Разгон процессора
реклама
Работа Load-Line Calibration для CPU Input Voltage:
Напряжение |
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load Line calibration Auto |
|
|
|
CPU Vcore, Load Line calibration Level 2 |
|
|
|
CPU Vcore, Load Line calibration Level 3 |
|
|
|
CPU Vcore, Load Line calibration Level 4 |
|
|
|
CPU Vcore, Load Line calibration Level 5 |
|
|
|
CPU Vcore, Load Line calibration Level 6 |
|
|
|
CPU Vcore, Load Line calibration Level 7 |
|
|
|
CPU Vcore, Load Line calibration Level 8 |
|
|
|
CPU Vcore, Load Line calibration Level 9 |
|
|
|
Замеры проводились при помощи мультиметра Mastech MY64.
Для дальнейшего разгона использовался режим Level 6. В целом, поведение материнской платы в пределах погрешностей такое же, как и у ASUS Z97-A, разве что небольшой «прикол» есть в режиме Level1 – при его выборе плата всегда устанавливала режим, который был включен в прошлый раз, то есть если запустить Level1 после Auto – будет работать как Level8, если запустить его после Level5 – будет работать как Level5.
Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, в качестве системы охлаждения теперь используется СЖО, а не Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).
Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Cache x45.

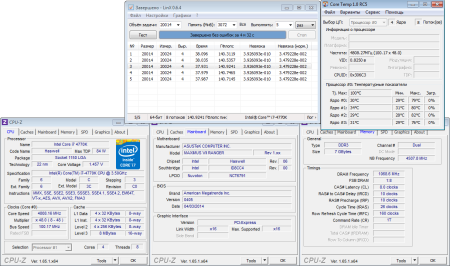

Результат разгона, достигнутый с ASUS Maximus VII Ranger, составил 4808 МГц:
Такой же результат показывает и множество других материнских плат, плюс-минус несколько мегагерц это и есть частотный потенциал стендового ЦП на жидкостном охлаждении.
Используемые напряжения процессора:
- CPU Input Voltage: 2.28 В;
- CPU Core Voltage: 1.457 В;
- CPU Cache Voltage: 1.35 В.
Температурный режим
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~21-22 градуса по Цельсию.
Так как теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату.
В качестве теста для прогрева использовался Prime 95 Small FFTs.
Радиатор |
в простое |
под нагрузкой |
Радиатор сверху от процессорного разъема |
|
|
Радиатор слева от процессорного разъема |
|
|
Радиатор набора системной логики |
|
|
В плане температурного режима запас прочности у материнской платы огромный.
Встроенный звук
Тестирование встроенного звука проводилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Установленный на материнской плате кодек – Realtek ALC1150.
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Примерно такие же результаты показывают и другие материнские платы с кодеком ALC1150.
Заключение
Главное впечатление, которое осталось после тестирования материнской платы Maximus VII Ranger – в ней нет ничего лишнего, но есть все необходимое. Да, здесь нет обилия портов USB и SATA, нет интерфейса SATA Express, отчасти являющегося фишкой набора системной логики Intel Z97, здесь нет Wi-Fi или Bluetooth. А что, спросите, есть? У нее грамотная компоновка элементов, эффективная система охлаждения, достаточные для любого разгона преобразователи питания процессора и памяти, а также кнопки включения/перезагрузки и индикатор POST-кодов.
И, несмотря на то, что производитель явно старался экономить на своей модели – основные элементы качественного продукта при ней: за встроенный звук отвечает ALC1150, есть усилитель для наушников, используется сетевой контроллер Intel. Иначе говоря, перед нами, возможно, лучший выбор оверклокера среди решений данного сегмента.
Плюсы ASUS Maximus VII Ranger:
- Предсказуемость материнской платы при разгоне;
- Грамотная компоновка слотов расширения;
- Эффективная система охлаждения;
- Лучшая реализация управления оборотами вентиляторов среди конкурентов;
- Наличие кнопок включения/перезагрузки системы и индикатора POST-кодов;
- Наличие индикатора активности HDD;
- Удобство UEFI меню.
Минусы:
- Всего шесть портов USB на I/O панели.
Страница материнской платы ASUS Maximus VII Ranger на официальном сайте производителя:
По итогам тестирования материнская плата ASUS Maximus VII Ranger получает награду:
