Обзор и тестирование материнской платы ASUS Maximus VII Ranger (страница 2)
реклама

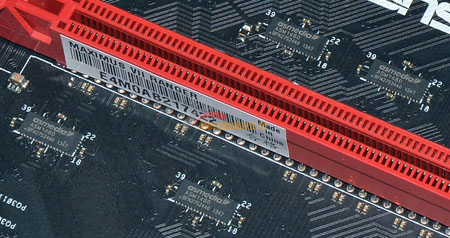

Два полноразмерных слота PCI-Express (окрашенные в красный цвет) берут свое начало от процессорного контроллера. Так как процессор может обеспечить работу только шестнадцати линий PCI-Express, а разъемов два, есть необходимость в разделении ресурсов. За это отвечают четыре микросхемы-свитча ASMedia ASM1480:
Благодаря им, слоты могут работать по формулам 16+0 и 8+8. Все остальные разъемы берут свое начало от набора системной логики Intel Z97, и его ресурсов материнской плате не хватает: при использовании PCIEX1_2 или PCIEX1_3 нижний разъем переключается из режима Х4 в режим Х2, а при задействовании интерфейса PCI-e M.2 разъемы PCIEX1_2 и PCIEX1_3 становятся недоступными.

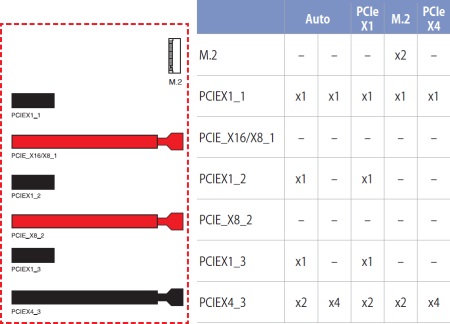

Дабы не запутывать пользователей нумерацией слотов, приведу изображение из руководства пользователя, в котором наглядно показано, как делятся ресурсы чипсета в зависимости от выбранных в UEFI-меню режимов:
реклама
Интересно, что в сумме платой задействовано только шесть линий PCI-Express (до пяти в конфигурации слотов расширения плюс одна на сетевой контроллер), при наличии у набора системной логики восьми линий. Такая экономия непонятна.

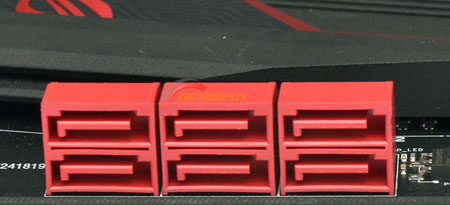

Порты SATA расположились у правого края материнской платы:
Всего на Maximus VII Ranger шесть портов SATA, вся шестерка поддерживает стандарт SATA 6 Гбит/с и берет свое начало от чипсета Intel Z97. Странно, что производитель не оснастил плату интерфейсом SATA Express, ведь это одна из особенностей нового набора системной логики, тем более что у платы есть две неиспользуемые линии PCI-Express. Зато что порадовало – наличие рядом с портами светодиода индикации активности HDD, что в условиях открытого стенда может помочь в бенчмаркинге.

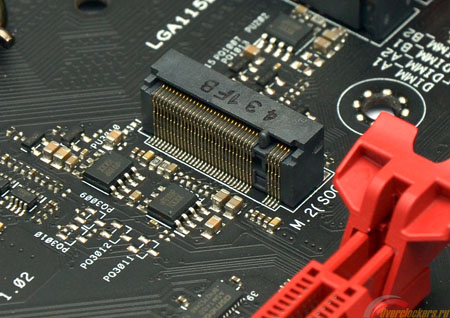

Вторая же фишка Intel Z97 – разъем PCI-e M.2, который расположен на одной высоте с верхним портом PCI-E X1:
Как уже упоминалось выше, задействование разъема делает неактивными порты PCIEX1_2 и PCIEX1_3.
реклама
Из интересных особенностей платы можно отметить несколько дополнительных функций, в первую очередь следует обратить внимание на пространство под разъемом PCI-E X4:
Здесь присутствует разъем ROG-Connect, через который можно реализовать удаленный разгон системы «на лету», дополнительно он поддерживает подключение модулей OC Panel и ROG Front Base. Рядом расположились кнопки ClearCMOS и SoundStage. Первая отвечает за сброс настроек, а вторая активирует функцию Sonic SoundStage, при помощи которой выбирается один из игровых профилей работы встроенного звука под разные игровые жанры.
Правее можно обнаружить кнопку KeyBot:
Она «завязана» на программное обеспечение, позволяющее привязать макросы к горячим клавишам. Для работы данной функции выделен отдельный клавиатурный порт – USB 2.0, находящийся под портом PS/2.
Звуковой тракт сконцентрирован в левом нижнем углу материнской платы:
Сам звуковой контроллер накрыт крышкой, это весьма популярный Realtek ALC1150. Рядом с ним приютилась микросхема усилителя для наушников, однако идентифицировать ее по маркировке не удалось.
В качестве сетевого контроллера применен Intel I218-V:

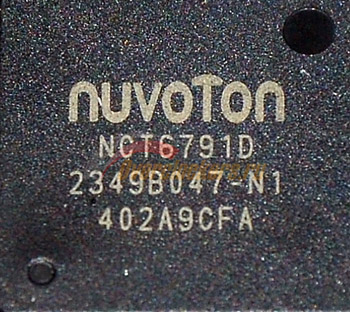

В качестве Multi-IO используется микросхема Nuvoton NCT6791D:

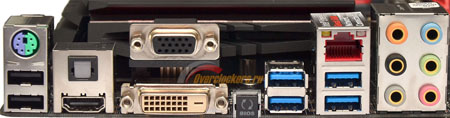

На задней панели ASUS Maximus VII Ranger расположены:
- Один PS/2 порт для клавиатуры/мыши;
- Один HDMI;
- Один DVI-D;
- Один D-SUB;
- Один LAN;
- Один оптический S/PDIF;
- Одна кнопка USB BIOS Flashback;
- Четыре USB 3.0 (включая разъем для функции USB BIOS Flashback);
- Два USB 2.0 (включая KeyBot разъем для клавиатуры);
- Шесть аудио входов/выходов 3.5-мм mini-jack.
реклама
В конфигурации I/O панели много места занимают видеовыходы DVI-D и D-SUB, из-за них у материнской платы сзади всего шесть портов USB. Если честно, то при таком количестве разъемов USB на недешевой системной плате, хотелось бы видеть в комплекте поставки хотя бы дополнительную колодку для подключения корпусных портов.

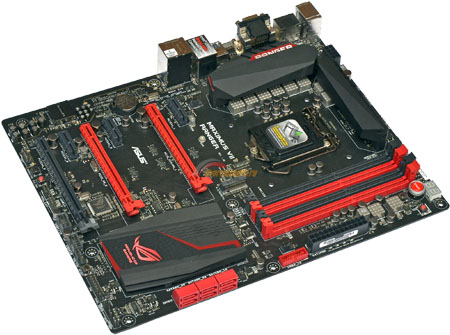

Приведу фотографию Maximus VII Ranger, позволяющую оценить высоту компонентов.

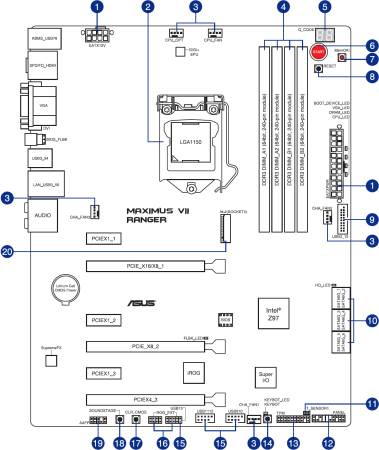

Расположение элементов.
Система охлаждения
Система охлаждения материнской платы состоит из трех независимых радиаторов. Два ответственны за отвод тепла от преобразователя питания процессора, третий отводит тепло от набора системной логики Intel Z97.

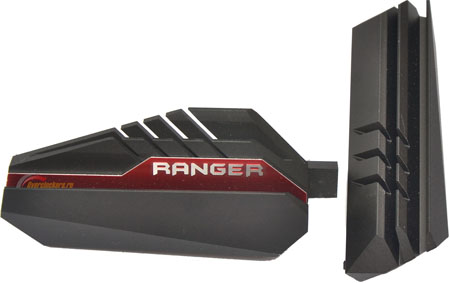

Радиаторы преобразователя питания, как и подобает материнским платам ASUS Republic of Gamers, внушают доверие своими размерами:
Они крупные и увесистые, и крепятся при помощи прижимных пластин с обратной стороны платы.

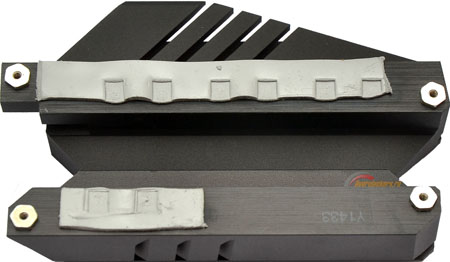

Используется прокладка средней толщины, контакт радиатора с термопрокладкой плотный и равномерный.

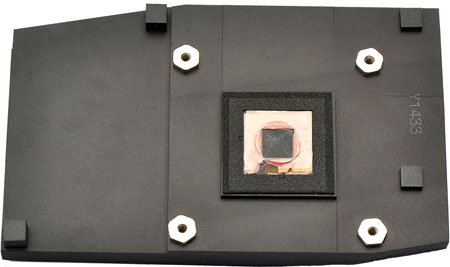

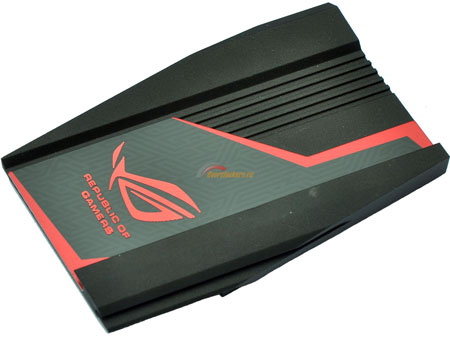

Радиатор набора системной логики не отстает от радиаторов преобразователя питания:
Для тепловыделения Intel Z97 такая конструкция избыточна, так что переживать о температурном режиме не придется.
В качестве термоинтерфейса используется густая субстанция, напоминающая высохшую жевательную резинку. Субстанция липкая, и удаляется с трудом.
Система питания

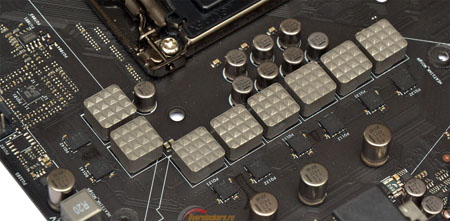

Преобразователь питания процессора выполнен по четырехфазной схеме:
Если мне не изменяет память, это первая материнская плата серии ROG с четырехфазным питанием. Контроллер промаркирован как DIGI+ ASP1252, в качестве транзисторов используются восемь микросхем Texas Instruments CSD87350Q5D , по две на каждую фазу. Такие же микросхемы применялись и на платах серии Maximus VI, разве что в отличие от Maximus VII Ranger, они подключались не попарно, а в отдельности, и было восемь драйверов, а не четыре.

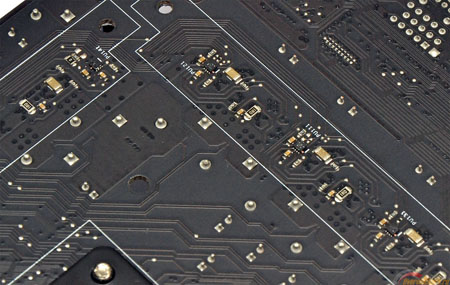

Драйверы расположены с обратной стороны платы:
Идентифицировать их проблематично, тем более что в ASUS склонны к перемаркировке контроллеров.
Преобразователь питания памяти однофазный:
В качестве контроллера используется Richtek RT8120, в качестве транзисторов – два Texas Instruments CSD87588N .
