Обзор и тестирование материнской платы ASUS Maximus VII Ranger (страница 3)
реклама
Технические характеристики
Поддерживаемые процессоры | Intel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Pentium®/Celeron® Processors Supports Intel® 22 nm CPU Supports Intel® Turbo Boost Technology 2.0 * The Intel® Turbo Boost Technology 2.0 support depends on the CPU types. |
Системная шина, частота | DMI 2.0 |
Системная логика | Intel Z97 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, До 32 Гбайт при частоте 1333 / 1600 / 1800 (разгон) / 1866 (разгон) / 2000 (разгон) / 2133 (разгон) / 2200 (разгон) / 2400 (разгон) / 2600 (разгон) /2666 (разгон) / 2800 (разгон) / 2933 (разгон) / 3000 (разгон) / 3100 (разгон) /3200 (разгон) МГц |
Слоты расширения | 1 x PCI-E 3.0 X16/8 1 x PCI-E 3.0 X8/0 1 x PCI-E 2.0 X4/X2 3 x PCI-E 2.0 X1 |
Поддержка Multi-GPU | SLI, CrossFireX в конфигурациях с двумя графическими адаптерами по формуле 3.0 8+8. |
Поддержка SATA/RAID | Intel Z97: 6 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 1 x M.2 Socket 3 |
Поддержка eSATA | Нет |
Поддержка IDE и FDD | Нет |
Сеть | Intel I218V, 1 x Gigabit LAN Controller(s) |
Аудио | ROG SupremeFX 8-Channel High Definition Audio CODEC - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - SupremeFX Shielding Technology - ELNA premium audio capacitors Audio Feature: - DTS Connect - Optical S/PDIF out port(s) at back panel - Sonic SoundStage - Sonic SenseAmp - Sonic Studio - Sonic Radar II |
USB 2.0 | 8 x USB 2.0 (Intel Z97) |
USB 3.0 | Intel Z97: 6 x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы задней панели | 1 x PS/2 порт для клавиатуры/мыши 1 x HDMI 1 x DVI-D 1 x D-SUB 1 x LAN 1 x Оптический S/PDIF 1 x Кнопка USB BIOS Flashback 4 x USB 3.0 (включая разъем для функции USB BIOS Flashback) 2 x USB 2.0 (включая KeyBot разъем для клавиатуры) 6 аудио входов/выходов 3.5-мм mini-jack |
Фирменные технологии | ASUS Dual Intelligent Processors 5-Way Optimization by Dual Intelligent Processors 5: - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ Power Control, Fan Xpert 3, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. ASUS Exclusive Features: - AI Suite 3 - Ai Charger - USB Charger+ - USB 3.0 Boost - Disk Unlocker ASUS EZ DIY: - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS USB BIOS Flashback - Push Notice ASUS Q-Design: - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Overclocking Protection: - ASUS C.P.R.(CPU Parameter Recall) |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS Setup
UEFI меню материнских плат ASUS во многом унифицировано, и подробно рассматривалось в обзоре ASUS Z97-A. Повторять одно и то же смысла нет, так что пройдемся только по основным отличиям.
реклама

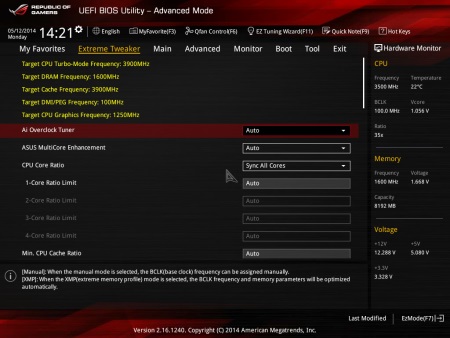

Первое, что бросается в глаза – то, что при входе в UEFI меню пользователю сразу открывается режим Advanced Mode, а не EZ Mode, как на моделях, не входящих в серию ROG. Причем, в Advanced Mode основной вкладкой является меню настроек разгона, которое на сей раз из AI Tweaker переименовано в Extreme Tweaker:
Отмечу, что помимо всего прочего, изменено цветовое оформление меню, и теперь преобладают темно-красные тона.

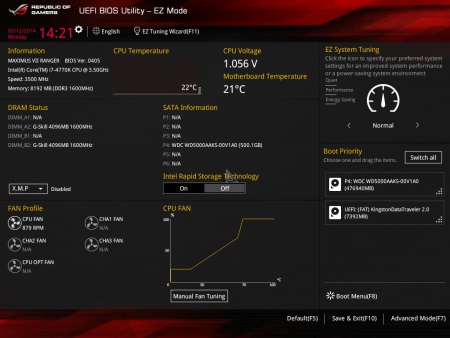

Несмотря на то, что при заходе в UEFI меню пользователю сразу предоставляется вкладка Advanced Mode -> Extreme Tweaker, режим EZ Mode никуда не делся, и его функциональность осталась прежней. Для перехода в него необходимо нажать клавишу F7:

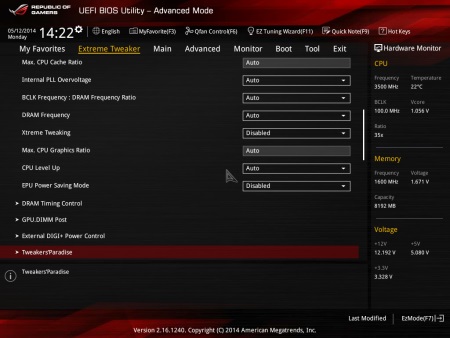

Ну да ладно, вернемся к отличиям в настройках разгона процессора. Среди изменений на базовой вкладке меню разгона можно обнаружить добавление пары дополнительных подразделов, а также опции Xtreme Tweaking:

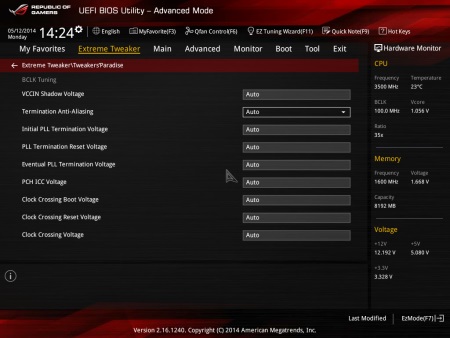

Она предназначена для устранения проблем с производительностью в 3DMark 2001, а среди новых разделов UEFI – Tweakers’Paradise и GPU.DIMM Post. Если GPU.DIMM Post – сугубо информационное меню, где можно узнать об установленных в систему графических адаптерах и модулях оперативной памяти, то в Tweakers’Paradise собраны настройки углубленного разгона, которые могут пригодиться при отрицательных температурах ЦП:
реклама
В остальном меню настроек разгона схожи, разве что изменены диапазоны регулировок некоторых напряжений. Из значимых изменений – возможность установки напряжения питания памяти вплоть до 2.4 В (против 1.92 В на ASUS Z97-A).
Из неприятных моментов UEFI меню можно отметить, что (в отличие от старших представителей модельного ряда ROG) здесь не предоставлено дополнительных настроек для разгона оперативной памяти: нет профилей настроек для различных микросхем, нет настроек Latency Boundary. Сам перечень настроек разгона ближе к «гражданским» материнским платам, нежели к «экстремальным».
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения крыльчаток вентиляторов.

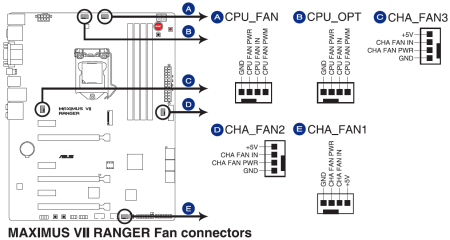

Расположение разъемов для подключения вентиляторов на ASUS Maximus VII Ranger:
В распоряжение пользователя поступает пять разъемов для подключения. Все они полноразмерные 4-pin, то есть должны быть с поддержкой ШИМ-управления оборотами. Что касается удобства расположения разъемов, то особых претензий нет: в основном они сконцентрированы у различных краев платы, и доступ к ним ограничиваться не должен даже в условиях уже собранного ПК.

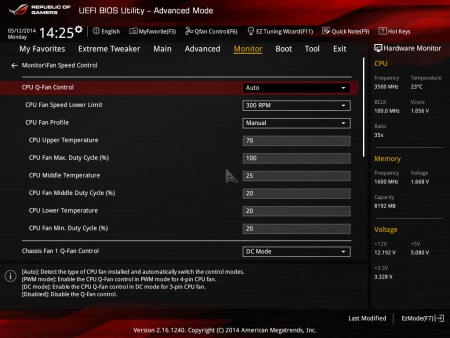

Настройки по управлению скоростью вращения крыльчаток содержатся в разделе UEFI Monitor/Fan Speed Control:
Управление разъемов CPU_FAN и CPU_OPT совмещено, в то время как для разъемов CHA_FAN1-3 доступна раздельная регулировка.
Для автоматической регулировки оборотов вентиляторов доступны профили Standard/Silent/Turbo, а также ручной режим, где предоставляются дополнительные настройки. В последних задаются значения минимальной, промежуточной и максимальной скорости вращения, и температура процессора, при которой они достигаются. Диапазон доступных значений «Duty Cycle» для всех разъемов – от 20 до 100% для PWM Mode, и от 60% до 100% для DC Mode.

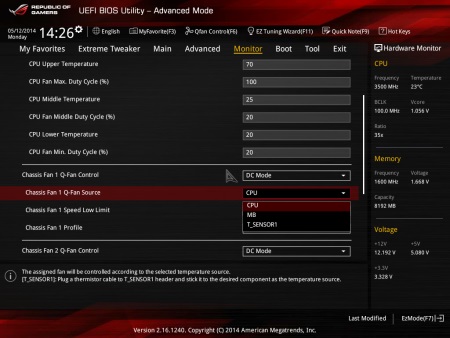

Диапазон задаваемых температур процессора – от 20 до 75 градусов для PWM Mode, и от 40 до 75 градусов в случае DC Mode. Разъемы CPU_FAN привязаны к температуре ЦП, в то время как для регулировки вентиляторов в разъемах CHA_FAN можно задать один из нескольких доступных датчиков:
Жаль, что в комплекте поставки платы нет термопары, которую можно было бы подключить к разъему T_SENSOR1.
реклама

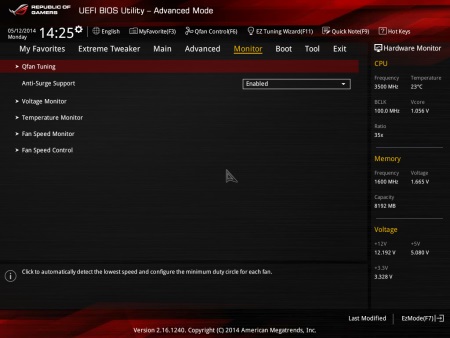

Среди дополнительных настроек на главной вкладке Monitor можно отметить опцию Qfan Tuning:
Данная строка меню так же, как и программное обеспечение FAN Xpert, тестирует возможности вентиляторов, в частности скорость остановки, и необходимое для старта напряжение, после чего система «подгоняет» настройки уже под конкретные модели.
Проверка возможностей регулировки скорости вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.
Разъем |
Scythe Ultra Kaze 2000 (3-pin), об/мин |
Zalman ZP1225ALM (4-pin), об/мин |
CPU_FAN |
|
671-2026 для DC Mode |
CPU_OPT |
|
671-2026 для DC Mode |
CHA_FAN1 |
|
671-2026 для DC Mode |
CHA_FAN2 |
|
671-2026 для DC Mode |
CHA_FAN3 |
|
671-2026 для DC Mode |
В целом, поведение системы совпало с оным у ASUS Z97-A. Настройки по управлению оборотами исчерпывающие, и даже особо нечего пожелать на фоне того, что уже есть: каждый из разъемов позволяет управлять вентиляторами в широких пределах, разъемы CHA_FAN поддерживают остановку вентиляторов при соблюдении заданного температурного режима, управлять можно как 4-pin, так и 3-pin моделями в любом из разъемов.
