Обзор и тестирование материнской платы ASRock Fatal1ty F2A88X+ Killer (страница 3)
Технические характеристики
| Поддерживаемые процессоры | - Supports Socket FM2+ 95W / FM2 100W processors - Digi Power design - 4 + 2 Power Phase design |
| Системная логика | - AMD A88X (Bolton-D4) |
| Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 64 Гбайт при частоте 1066/ 1333/ 1600/ 1866/ 2133/ 2400 (разгон)/ 2600 (разгон) МГц |
| Слоты расширения | PCI-E 2.0 X1 PCI-E 3.0 X16 PCI-E 2.0 X1 PCI-E PCI-E 2.0 X4 PCI PCI |
| Поддержка Multi-GPU | CrossFireX в конфигурации с двумя графическими адаптерами по формуле 16+4 |
| Поддержка SATA/RAID | AMD A88X: 8x SATA 6 Гбит/с RAID 0, RAID 1, RAID 5, RAID 10 |
| Поддержка eSATA | Нет |
| Поддержка IDE и FDD | Нет |
| Thunderbolt | Нет |
| Сеть | - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Qualcomm Atheros Killer E2200 Series - Supports Wake-On-LAN - Supports Energy Efficient Ethernet 802.3az - Supports PXE |
| Беспроводная сеть | Нет |
| Аудио | - 7.1 CH HD Audio with Content Protection (Realtek ALC1150 Audio Codec) - Premium Blu-ray Audio support - Supports Purity Sound - 115dB SNR DAC with differential amplifier - TI NE5532 Premium Headset Amplifier (Supports up to 600 ohm headsets) - Direct Drive Technology - EMI shielding cover - PCB isolate shielding - Supports DTS Connect |
| USB 2.0 | 10x USB 2.0 (Intel Z87) |
| USB 3.0 | AMD A88X: 4x USB 3.0 ASMedia ASM1042: 2x USB 3.0 |
| IEEE-1394 | Нет |
| Системный мониторинг | Nuvoton NCT6776D |
| Питание материнской платы | 1 x 24-pin EATX Power connector 1 x 8-pin ATX 12V Power connector 1 x SLI/XFire Power Connector (Molex) |
| Разъемы задней панели | 1 x PS/2 для клавиатуры/мыши 4 x USB 2.0 4 x USB 3.0 1 x D-Sub 1 x DVI-D 1 x HDMI 1 x LAN Оптический выход S/PDIF 5 аудио входов/выходов 3.5-мм mini-jack |
| Возможности встроенной графики | - Integrated AMD Radeon R7/R5 Series Graphics in A-series APU - DirectX 11.1, Pixel Shader 5.0 with FM2+ CPU. DirectX 11, Pixel Shader 5.0 with FM2 CPU. - Max. shared memory 2GB - Three graphics output options: D-Sub, DVI-D and HDMI - Supports Triple Monitor - Supports HDMI with max. resolution up to 4K x 2K (4096x2160) @ 24Hz - Supports Dual-link DVI-D with max. resolution up to 2560x1600 @ 60Hz - Supports D-Sub with max. resolution up to 1920x1200 @ 60Hz - Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Port (Compliant HDMI monitor is required) - Supports Blu-ray Stereoscopic 3D with HDMI Port - Supports AMD Steady Video 2.0: New video post processing capability for automatic jitter reduction on home/online video - Supports HDCP with DVI-D and HDMI Ports - Supports Full HD 1080p Blu-ray (BD) playback with DVI-D and HDMI Ports |
| Фирменные технологии | - ASRock F-Stream - ASRock Instant Boot - ASRock Instant Flash - ASRock APP Charger - ASRock XFast RAM - ASRock Crashless BIOS - ASRock OMG (Online Management Guard) - ASRock Internet Flash - ASRock UEFI System Browser - ASRock UEFI Tech Service - ASRock Dehumidifier Function - ASRock Easy RAID Installer - ASRock Easy Driver Installer - ASRock Interactive UEFI - ASRock Fast Boot - ASRock X-Boost - ASRock Restart to UEFI - ASRock USB Key - ASRock Key Master - ASRock FAN-Tastic Tuning - Hybrid Booster: - ASRock U-COP |
| Размеры, мм | 305 x 224 |
| Форм-фактор | ATX. |
Возможности BIOS Setup

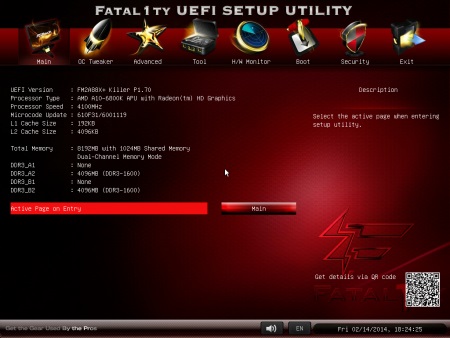

Изначально, при заходе в UEFI меню пользователь попадает в раздел Main:
реклама

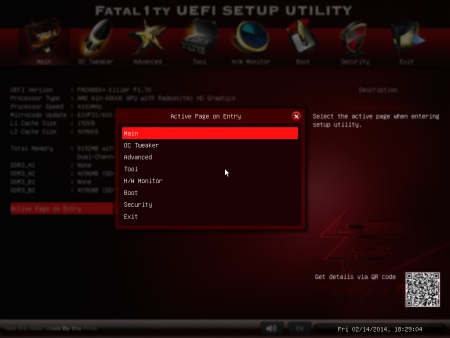

Оформление выполнено в темно-красных тонах, и чем-то напоминает платы ROG-серии ASUS. Сама же вкладка Main какой-либо функциональности не несет, раздел носит лишь информационный характер. Дабы не тратить лишнее время при каждом заходе в UEFI, пользователю предоставляется возможность самому выбрать, какой раздел будет показываться при входе:

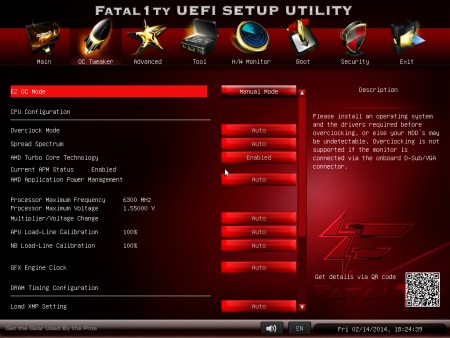

Вторым в списке, но основным с точки зрения настроек является раздел OC Tweaker:

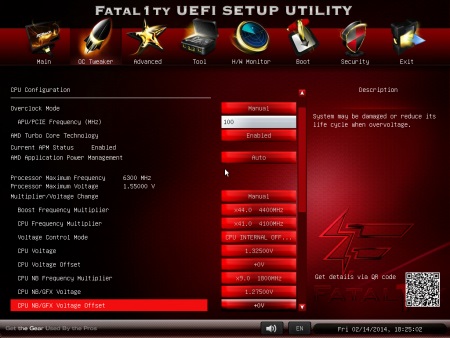

В верхней части меню предоставляется возможность включения авторазгона, в то время как ниже представлены ручные настройки. Основная часть настроек открывается при переключении опции Overclock Mode в значение Manual:
реклама

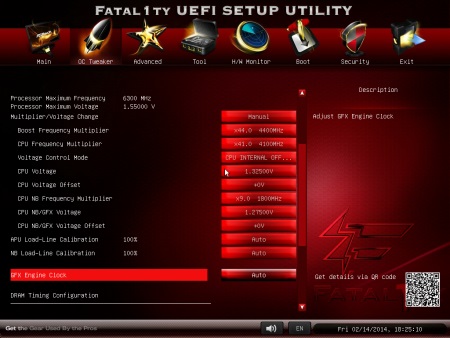

Материнская плата предоставляет достаточный перечень для разгона процессора, здесь можно задать и значение базовой частоты, и коэффициенты умножения для процессора и CPU_NB, также предоставляется возможность разгона встроенной графики.
Из удобств можно отметить, что опция AMD Application Power Management расположена в главном меню разгона, а не как у материнских плат многих других производителей – в совсем другом подразделе UEFI.
А вот что реализовано крайне неудобно, так это процесс задания настроек: что для частот процессора/CPU_NB/встроенной графики, что для установки напряжений доступно два режима ввода данных, при помощи клавиш +/-, либо при помощи всплывающего меню. Вводить значения с цифровой клавиатуры нельзя, на длительное зажатие клавиш +/- материнская плата реагирует со значительным опозданием, в итоге процесс установки настроек сопровождается длительным и бесполезным «закликиванием» клавиатуры.

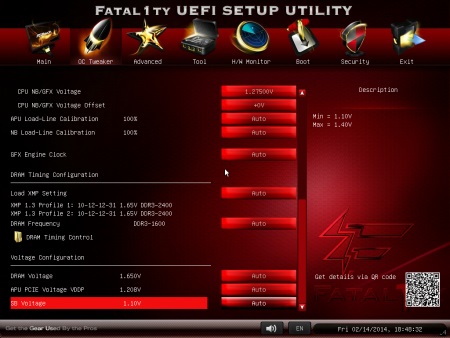

Перечень доступных для изменения напряжений:
| Напряжение |
значение, В |
значение, В |
напряжения, В |
| CPU Voltage |
|
|
|
| CPU Voltage Offset |
|
|
|
| CPU NB/GFX Voltage |
|
|
|
| CPU NB/GFX Voltage Offset |
|
|
|
| DRAM Voltage |
|
|
|
| APU PCIE Voltage VDDP |
|
|
|
| SB Voltage |
|
|
|

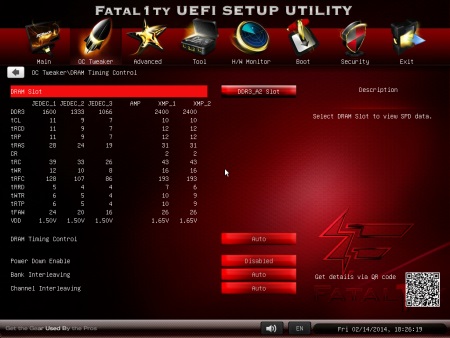

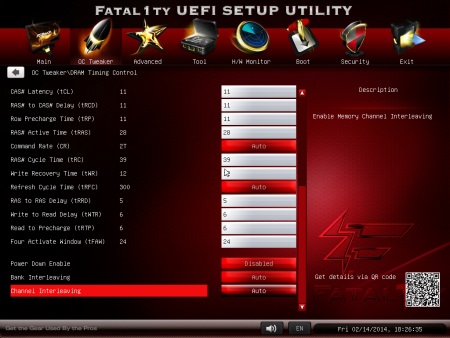

Настройки таймингов памяти вынесены в отдельный подраздел:

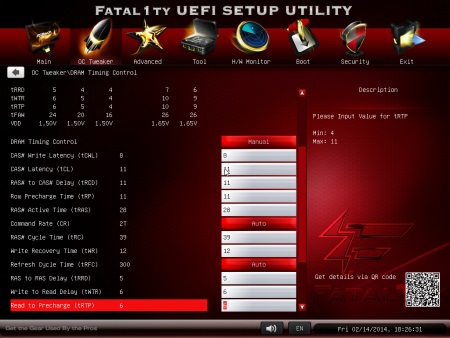

В отличие от основного раздела разгона и настроек напряжений, тут доступен ввод значений с цифровой клавиатуры. Отдельно можно отметить, что помимо меню установки таймингов здесь присутствует информационная вкладка, где перечислены штатные настройки для модулей памяти.
