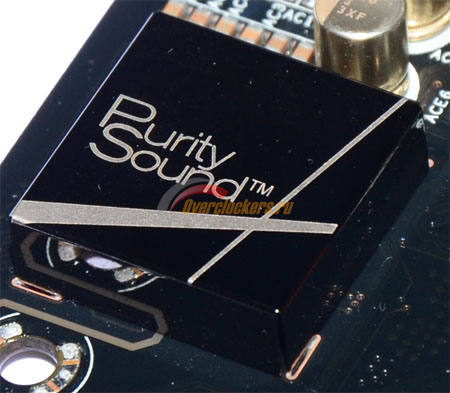

Звуковой контроллер закрыт крышкой с надписью «Purity Sound»:
На деле же, как и в случае с другими платами линейки Fatal1ty Killer, под ней расположен контроллер Realtek ALC1150.

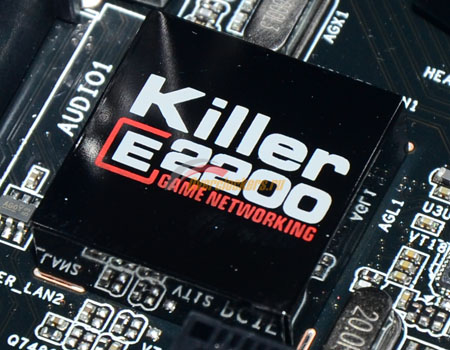

В качестве сетевого контроллера применен Atheros Killer E2200, аналогично звуку он накрыт крупным кожухом:
реклама
Его использование подчеркивается производителем материнской платы отдельно и фигурирует в названии самой модели. Ключевой особенностью контроллера является комплектное программное обеспечение, позволяющее настроить приоритеты для различных приложений, и, к примеру, продолжать играть при одновременной работе торрент-клиента.

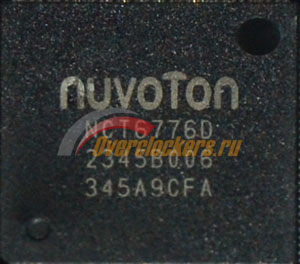

В качестве Multi-IO используется микросхема Nuvoton NCT6776D:
На задней панели ASRock Fatal1ty F2A88X+ Killer расположены:
- Один PS/2 для клавиатуры/мыши;
- Четыре USB 2.0;
- Четыре USB 3.0;
- Один D-Sub;
- Один DVI-D;
- Один HDMI;
- Один LAN;
- Оптический выход S/PDIF;
- Пять аудиовходов/выходов 3.5-мм mini-jack.
Конфигурация I/O панели неплохо сбалансирована: помимо того, что здесь есть выходы на три монитора, в распоряжении пользователя находятся сразу восемь портов USB, что для ценового диапазона «менее 4000 рублей» – редкость.
Приведу фотографию материнской платы, позволяющую оценить высоту компонентов.
реклама

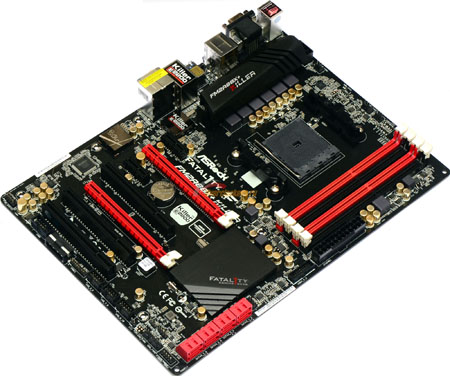

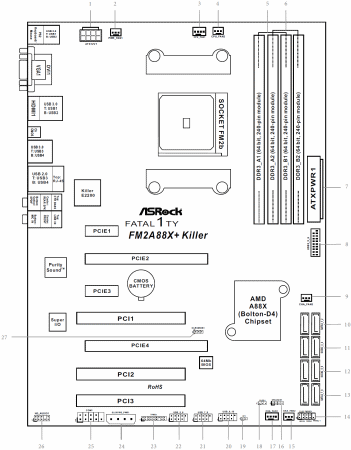

Расположение элементов.
Система охлаждения
Система охлаждения состоит из двух независимых радиаторов, один отводит тепло от преобразователей питания процессора и CPU_NB, второй ответственен за охлаждение набора системной логики AMD A88X.
Для преобразователя питания процессора используется радиатор средних размеров:
Точно такой же использовался на недавно протестированной ASRock Fatal1ty Z87 Killer, однако в отличие от LGA 1150 близнеца на сей раз радиатор накрывает преобразователь питания целиком.
Используется термопрокладка средней толщины, контакт силовых элементов преобразователя с радиатором нареканий не вызывает.

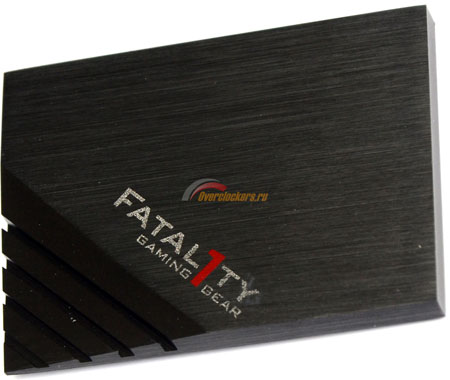

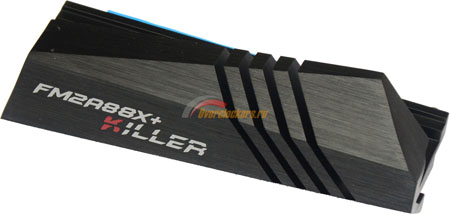

Радиатор набора системной логики весьма крупен:
Для тепловыделения AMD A88X такого радиатора должно хватить с запасом.
реклама

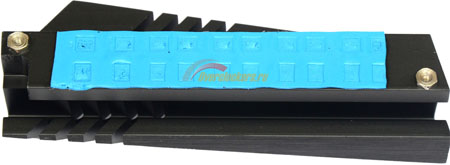

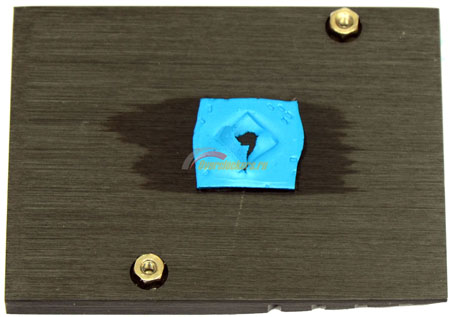

В качестве термоинтерфейса используется точно такая же прокладка, как и для радиатора преобразователя питания процессора.
Система питания

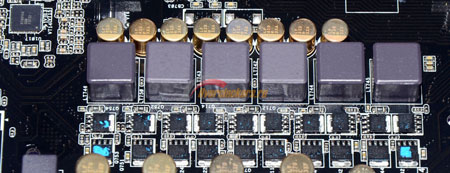

Преобразователь питания процессора выполнен по схеме 4+2, четыре фазы питают непосредственно ЦП, еще две фазы отведены для питания CPU_NB. Весь преобразователь уместился слева от процессорного разъема:
В качестве ШИМ-контроллера применен Richtek RT8894A. В качестве транзисторов для преобразователя питания CPU используется по два NXP PH9130AL и по два PH5830DL, такие же транзисторы установлены и для преобразователя питания CPU_NB, однако здесь их по одному на каждую фазу.

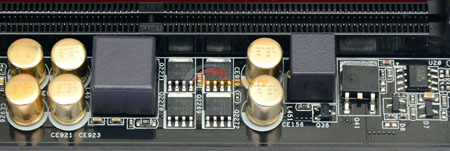

Преобразователь питания памяти однофазный:
В качестве контроллера используется Richtek RT8120, в качестве транзисторов применены четыре NXP PH9130AL.

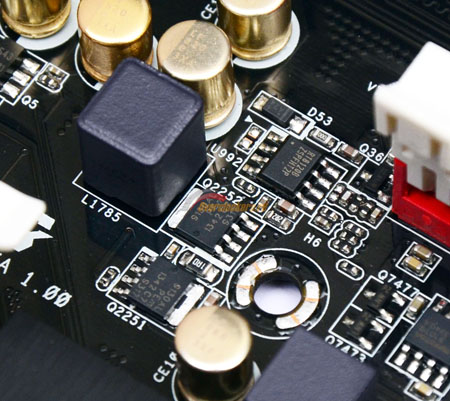

Преобразователь питания APU VDD однофазный:
Контроллер – Richtek RT8120, транзисторы – два NXP PH9130AL.
реклама
