Разгон оперативной памяти
Замер напряжения питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. Судя по показаниям мультиметра, материнская плата склонна к значительному завышению напряжения питания памяти, при разгоне это следует учитывать.
реклама
Для проверки разгона оперативной памяти теперь помимо стендового комплекта G.Skill TridentX F3-2400C10D-8GTX на микросхемах Samsung используется комплект памяти Corsair Dominator Platinum CMD8GX3M2B2133C9 на микросхемах Hynix.
В отличие от платформ Intel, в качестве нагрузки для проверки стабильности разгона памяти использовался не Prime 95 Blend, а графический тест Unigine Heaven (разумеется, при использовании встроенной графики), так как такой вид нагрузки для APU AMD и материнских плат является более тяжелым.

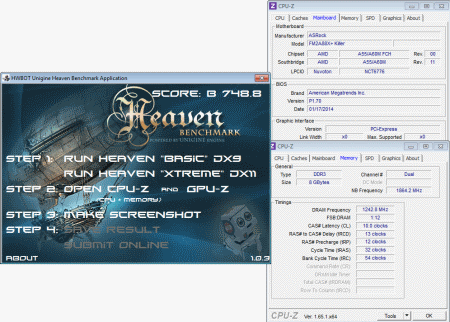

При разгоне комплекта G.Skill материнская плата показала результат 2486 МГц, что является произведением максимально-доступного множителя частоты работы памяти х24 и базовой частоты 103 МГц (103.57).
При попытке использования следующего шага базовой частоты материнская плата теряла всякую стабильность, могла зависнуть в произвольном месте, а могла и сбросить настройки BIOS’а на штатные.

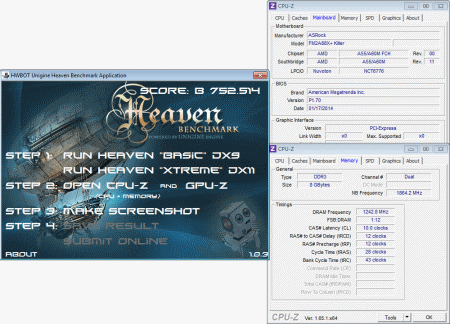

Такого же результата разгона удалось достичь и с комплектом памяти Corsair:
В целом, результаты разгона памяти можно назвать удовлетворительными: хоть и есть материнские платы с более высокими результатами, планка в DDR3-2400 преодолена, а это для APU AMD главное.
реклама
Разгон встроенной графики
Работа Load-Line Calibration для CPU NB/GFX Voltage:
Напряжение |
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load Line calibration Auto |
|
|
|
CPU Vcore, Load Line calibration 0% |
|
|
|
CPU Vcore, Load Line calibration 20% |
|
|
|
CPU Vcore, Load Line calibration 40% |
|
|
|
CPU Vcore, Load Line calibration 60% |
|
|
|
CPU Vcore, Load Line calibration 80% |
|
|
|
CPU Vcore, Load Line calibration 100% |
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. Как видно по результатам замеров, влияние настроек Load-Line Calibration на напряжение питания весьма велико, в режиме 0% напряжение питания под нагрузкой достигло 1.418 В при установленных у UEFI 1.3 В.
Оптимальным режимом работы выглядит 100%, его материнская плата и использует по умолчанию. В данном режиме можно отметить, что плата склонна занижать напряжение питания относительно выставленного в UEFI. Здесь может пригодиться возможность задавать offset относительно выставленного напряжения.
При установке offset +0.03 были получены следующие результаты:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
|
|
|
Хоть и не без плясок с бубном, но в целом нормально.

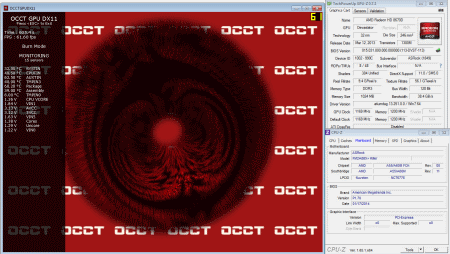

Результат разгона составил 1169 МГц:
Не лучший результат, ведь потенциал процессора с Gigabyte F2A85X-UP4 и ASUS A88X-PRO превышает отметку 1200 МГц. Ограничителем разгона выступил преобразователь питания CPU NB/GFX Voltage, ведь для дальнейшего разгона встроенной графики нужно значительно поднимать напряжение. Какое-то время система остается стабильной, но в итоге, система уходит в перезагрузку.
Разгон процессора
Для начала, проверим работу Load-Line Calibration для CPU Voltage:
Напряжение |
|
программный мониторинг, В |
программный мониторинг, В |
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load Line calibration Auto |
|
|
|
|
|
CPU Vcore, Load Line calibration 0% |
|
|
|
|
|
CPU Vcore, Load Line calibration 20% |
|
|
|
|
|
CPU Vcore, Load Line calibration 40% |
|
|
|
|
|
CPU Vcore, Load Line calibration 60% |
|
|
|
|
|
CPU Vcore, Load Line calibration 80% |
|
|
|
|
|
CPU Vcore, Load Line calibration 100% |
|
|
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. Оптимальным для использования выглядит режим 80%, в то время как в автоматическом режиме материнская плата выставляет значение 100%. Отдельного упоминания достоин программный мониторинг – его показания серьезно занижены относительно реально-установленных напряжений, так что при разгоне следует соблюдать осторожность.
реклама
Максимально доступное значение CPU Voltage в UEFI меню – 1.55 В, с ним процессор на разгон и тестировался, все же испытывать плату при установке дополнительного offset опасно, разгон встроенной графики уже показал, что лучше не переусердствовать.
Итого, максимальный разгон процессора составил 4764 МГц:
Конечно, до оверклокерских материнских плат результат не дотягивается, но в целом неплохо, хотя запаса прочности возможно и не хватает.
Температурный режим материнской платы
Поскольку материнская плата испытывала проблемы с разгоном встроенной графики из-за того, что преобразователь питания CPU NB/GFX Voltage не справлялся с нагрузкой даже при наличии обдува радиаторов, то температурный стресс-тест не проводился. С большой долей вероятности материнская плата могла не пережить применяемых нагрузок.
Встроенный звук
Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Напомню, что на материнской плате установлен кодек Realtek ALC1150.
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Результаты тестов примерно такие же, как и у большинства других плат с кодеком ALC1150.
Заключение
К материнской плате ASRock Fatal1ty F2A88X+ Killer можно относиться по-разному. С точки зрения обычного пользователя продукт вполне удался – по цене меньше 4000 рублей можно получить модель, которая оснащена всем необходимым для своего класса. В том числе можно отметить восемь портов USB на I/O панели, хорошие контроллеры встроенного звука и сети, шесть разъемов для подключения вентиляторов и неплохую реализацию управления ими. Да и возможности разгона можно назвать удовлетворительными для непритязательных пользователей.
Если же смотреть на протестированную плату с точки зрения энтузиаста-оверклокера, то проблемы очевидны. Преобразователь питания CPU NB/GFX Voltage не позволяет полностью реализовать потенциал встроенной графики, сама плата показала не лучшие результаты разгона как процессора, так и базовой частоты, и памяти. В недостатки запишем и «плавающий» шаг изменения базовой частоты, и показания программного мониторинга, и неудобство UEFI меню в процессе задания настроек разгона. С другой стороны, материнская плата Fatal1ty F2A88X+ Killer ориентирована на геймеров, а ее начинка соответствует требованиям игрового сегмента.
Плюсы:
- Грамотная компоновка платы: установка графического адаптера не ограничивает доступ к модулям памяти, вокруг процессорного разъема достаточно свободного места для установки суперкулеров;
- Шесть разъемов для подключения вентиляторов, а также хорошая реализация управления ими;
- Хорошая компоновка I/O панели, наличие восьми портов USB;
- Использование качественных контроллеров для реализации сетевого адаптера и встроенного звука;
- Сравнительно невысокая цена;
- Наличие трех портов PCI.
Минусы:
- Не лучшие результаты разгона;
- Непостоянный шаг изменения базовой частоты;
- Неудобство UEFI меню при задании настроек разгона;
- Программный мониторинг сильно занижает показания напряжения питания процессора;
- Работа полноразмерных PCI-E слотов по формуле 16+4.
Страница материнской платы ASRock Fatal1ty F2A88X+ Killer на официальном сайте производителя:
Выражаем благодарность:
- Компании ASRock за предоставленную на тестирование материнскую плату ASRock Fatal1ty F2A88X+ Killer.
