Список доступных для изменения настроек/таймингов памяти, в порядке их расположения в меню BIOS:
Тайминг |
значение |
значение |
CAS# Write Latency (tCWL) |
|
|
CAS# Latency (tCL) |
|
|
RAS# to CAS# Delay (tRCD) |
|
|
Row Precharge Time (tRP) |
|
|
RAS# Active Time (tRAS) |
|
|
Command Rate (CR) |
|
|
RAS# Cycle Time (tRC) |
|
|
Write Recovery Time (tWR) |
|
|
Refresh Cycle Time (tRFC) |
|
|
RAS to RAS Delay (tRRD) |
|
|
Write to Read Delay (tWTR) |
|
|
Read to Precharge (tRTP) |
|
|
Four Activate Window (tFAW) |
|
|
Power Down Enable |
|
|
Bank Interleaving |
|
|
Channel Interleaving |
|
Конечно, настроек меньше, чем на оверклокерских платах, однако все необходимое для адекватного разгона памяти здесь присутствует.
Как и на Fatal1ty Z87 Killer, среди настроек UEFI можно отметить несколько интересных функций на вкладке Tool.
реклама

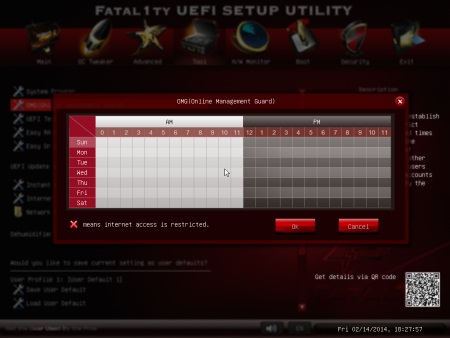

Во-первых, в UEFI меню можно выбрать дату/промежуток времени, в котором будет недоступно интернет-соединение:
Применений такому функционалу можно найти много.
Второй интересной утилитой является UEFI Tech Service:
Подразумевается, что теперь нет нужды в поисках контактов техподдержки производителя, форма для обращения в техподдержку присутствует непосредственно в UEFI. Разумеется, для работы данной функции необходимо подключение к интернету.
Кроме того, непосредственно из UEFI можно через интернет обновить прошивку и скачать последние драйверы, правда, сохранение драйверов возможно лишь на FAT16/32 устройства.
Последнее, что можно отметить в разделе Tool – поддержка трех пользовательских профилей настроек:
реклама
Конечно, у конкурентов профилей доступно больше, но и трех должно хватить.
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения вентиляторов.
Расположение разъемов для подключения вентиляторов на ASRock Fatal1ty F2A88X+ Killer:
В сумме у материнской платы шесть разъемов для подключения вентиляторов, четыре из них 3-pin, два оставшихся 4-pin. Разъемы рассредоточены по плате, и расположены в более-менее доступных местах даже в условиях собранного ПК.

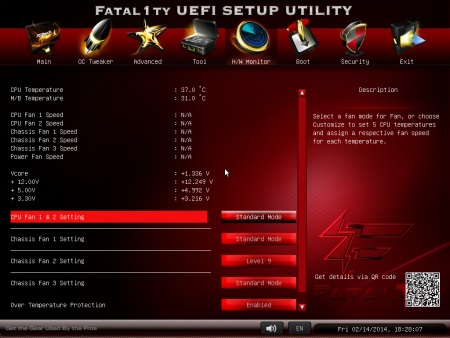

Настройки по управлению скоростью вращения вентиляторами содержатся в разделе UEFI H/W Monitor:
Управление разъемами CPU Fan 1 и 2 совмещено, в то время как для каждого из трех разъемов Chassis Fan доступно раздельное управление, для Power Fan управление скоростью вращения вентиляторов не предусмотрено.

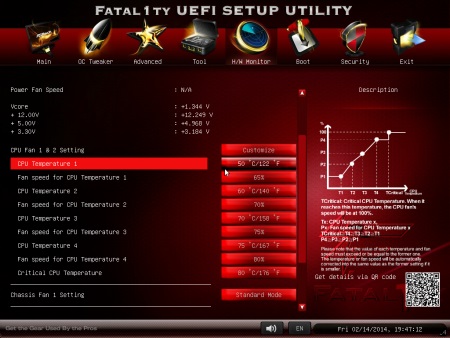

Для автоматической регулировки скоростью вращения вентиляторов доступны профили Silent Mode/Standard Mode/Performance Mode/Full Speed, а также ручной режим под названием Customize, где раскрываются дополнительные настройки:
В дополнительных настройках предоставляется возможность построить график температура/скорость вентилятора сразу по пяти точкам, чего у материнских плат других производителей не встретить. Целевую температуру процессора можно задать в диапазоне 30-80 градусов по цельсию, Fan speed регулируется в диапазоне 0%-100% с шагом изменения 1%. Исключение составляет только Chassis Fan 2, где на выбор доступно только девять режимов работы с фиксированной скоростью, Level1-Level9.
Проверка возможностей регулировки скоростью вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.
Разъем |
Scythe Ultra Kaze 2000 (3-pin), об/мин |
Zalman ZP1225ALM (4-pin), об/мин |
CPU_FAN1 |
|
|
CPU_FAN2 |
|
|
CHA_FAN1 |
|
|
CHA_FAN2 |
|
|
CHA_FAN3 |
|
|
реклама
ASRock Fatal1ty F2A88X+ Killer предоставляет весьма интересные возможности по управлению скоростью вращения вентиляторов: в двух из шести разъемов средствами UEFI можно регулировать скорость вращения вентиляторов от максимальной вплоть до полной остановки, полезной функцией является и возможность выставить режим работы вентилятора сразу по пяти точкам.
Тестовый стенд
Тестирование ASRock Fatal1ty F2A88X+ Killer производилось в составе следующей конфигурации:
- Процессор: AMD A10-6800K;
- Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
- Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX (750 Вт);
- Корпус: открытый стенд.
Проверка разгона
Разгон по BCLK

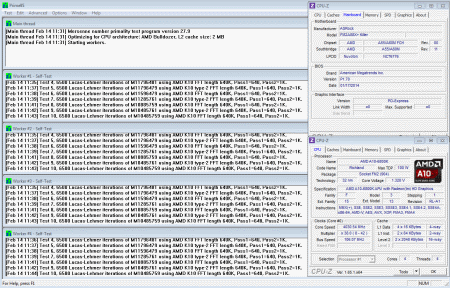

При использовании внешнего графического адаптера материнская плата оставалась стабильной вплоть до значения базовой частоты 106 МГц:
Результат, мягко говоря, «так себе». При дальнейшем разгоне система виснет уже на стадии загрузки Windows. Хорошо хоть, что процессоры AMD разгоняются в основном увеличением коэффициента умножения.
Отмечу, что результат разгона не изменяется при переходе к использованию встроенного видео:
Из неприятных особенностей можно отметить, что поведение материнской платы в плане установки базовой частоты очень напоминает оное у Gigabyte F2A85X-UP4, шаг изменения базовой частоты «плавает». Приведу соответствие реального значения базовой частоты с установками UEFI:
в UEFI, МГц |
базовой частоты, МГц |
|
|
|
|
|
|
|
|
|
|
|
|
