Дизайн и особенности видеокарты

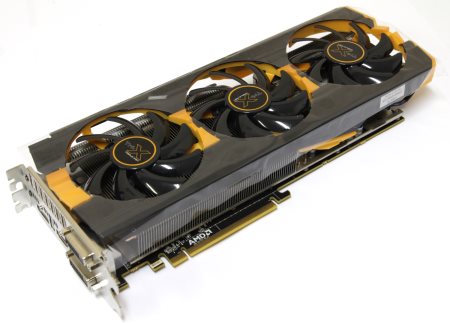

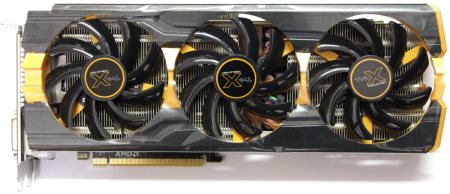

Ранее уже упоминалось, что в оформлении есть нотка серии Toxic. Это прослеживается и здесь, ассоциации появляются при взгляде на оранжевый пластик системы охлаждения.

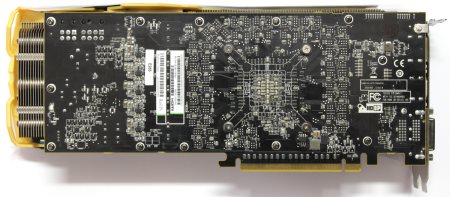

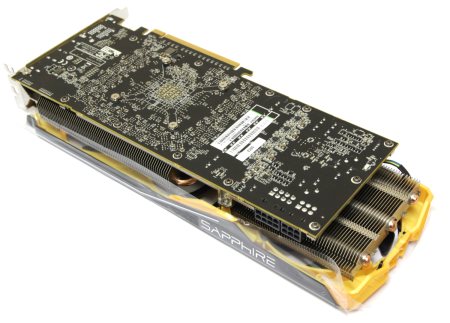

Стоит отметить, что габариты кулера превосходят печатную плату и это отчетливо заметно с обратной стороны. При замерах линейкой было получено 315 мм. Это все-таки много и поместится не в каждый корпус.
реклама
Пока сложно определить, какой в данном случае применен дизайн, эталонный или нет, но хорошо видно, что СО Tri-X крепится множеством винтов.
Помимо четырех подпружиненных, которые находятся рядом с графическим процессором, можно обнаружить еще десять обычных. Еще два винта закручены со стороны задней панели. Они немного отличаются по форме и размерам от остальных.

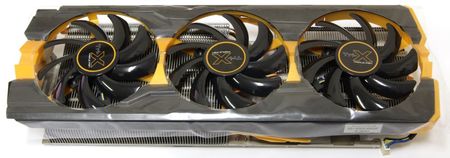

После того, как все они откручены, можно смело демонтировать систему охлаждения.
Ее конструкция не самая простая. Оно и понятно, ведь большое количество тепла нужно отвести не только от графического процессора, но и от элементов подсистемы питания, а именно транзисторов.
реклама

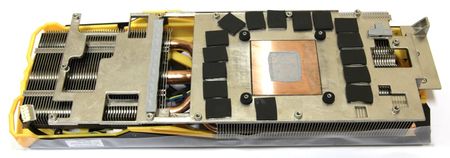

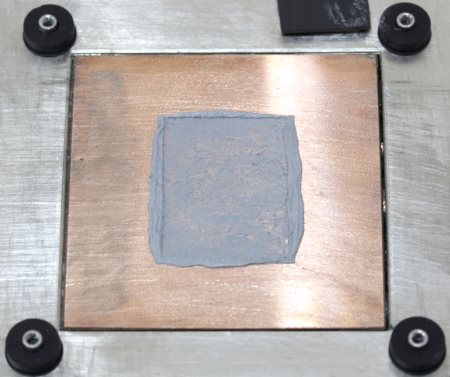

С обратной стороны находится медное основание, на которое нанесен термоинтерфейс. В его роли выступает густая серо-серебристая термопаста.
Это основание занимает квадратное отверстие в пластине из алюминиевого сплава. Ее форма усложнена, отличаясь большим количеством технологических отверстий и различных изгибов. Последние предусмотрены с целью избежать контакта с высокими элементами, хотя с некоторыми она контактирует через специальные терморезинки.
Такой чести удостоились микросхемы памяти. На каждую из шестнадцати штук приходится по своей черной резинке. Однако это не все. Еще в двух местах эта пластина контактирует с транзисторами, отводя тепло от них.

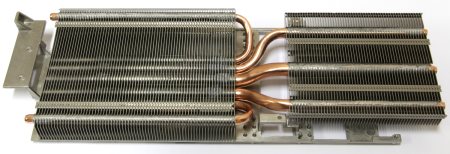

Что касается конструкции радиатора, то она выполнена в самых лучших традициях. Из основания расходятся пять медных тепловых трубок. Три толстые в середине, две потоньше по краям. Первые идут прямо и пронизывают один массив алюминиевых пластин, образуя одну часть радиатора. А крайние тепловые трубки, выйдя из основания, загибаются обратно и пронизывают еще один массив алюминиевых ребер по краям. Вся пятерка проходит по всей длине основания радиатора. Хорошо видно, что все элементы конструкции пропаяны, поэтому теплообмен должен быть самым эффективным.

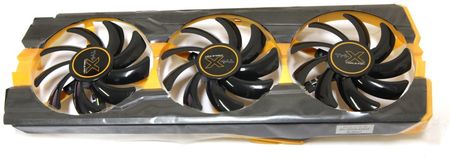

Сверху радиатор накрыт комбинированным кожухом, в который установлены три одинаковых вентилятора.

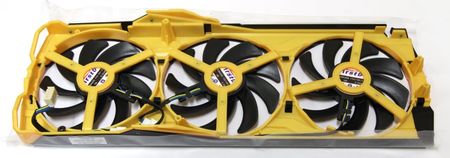

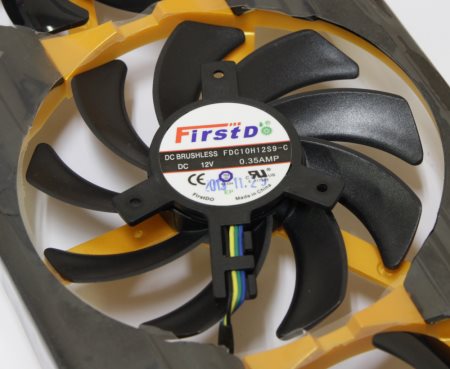

Основу составил оранжевый пластиковый каркас, к которому крепятся тонкие металлические пластины. Таким образом обеспечивается и легкость, и прочность. Здесь применены 92 мм вентиляторы FirstD FDC10H12S9-C с техническими характеристиками 12 В, 0.35 А.
реклама
По сути, основное отличие системы охлаждения Tri-X от той, что устанавливается на видеокарты Sapphire Toxic R9 280X, заключается в том, что центральный вентилятор такой же, как остальные, а в версии Toxic он чуть меньше. Различаются и сами радиаторы, например, размерами тепловых трубок и количеством ребер.

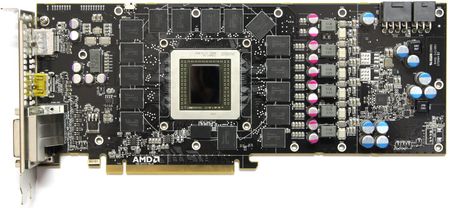

После снятия кулера на печатной плате не остается никаких дополнительных элементов для отвода тепла и поэтому можно сразу осмотреть расположение всех компонентов.
Да, ходить вокруг да около не будем – перед нами эталонный дизайн. Возможно, позднее компания Sapphire представит версию Toxic или Vapor-X, оснащенную уникальной печатной платой, но пока за основу взят оригинал, что разумно. Это объясняется тем, что дизайн разводки очень сложный, поскольку сам графический процессор не очень простой и вдобавок все усугубляется 512-ти разрядным интерфейсом памяти. Тут и на восьми слоях развести все будет не просто, поэтому не стоит мудрить, если можно взять за основу «референс» и просто добавить какие-нибудь проверенные компоненты.
