Обзор и тестирование материнской платы Gigabyte GA-F2A88XN-WIFI (страница 2)

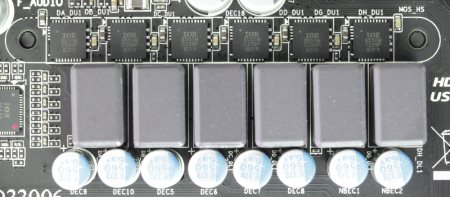

Питание процессора и интегрированного видеоядра выполнено по шестифазной схеме.

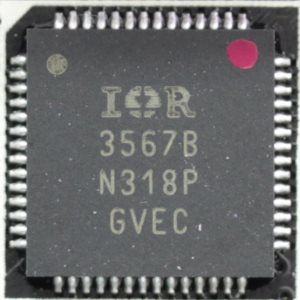

Даже сложно представить более лучшее питание для такого компактного устройства. Безусловно, упор здесь сделан не на возможности разгона, а на стабильность работы. Стоит отметить, что подсистема питания здесь цифровая и основана на компонентах фирмы International Rectifier. Неподалеку распаян ШИМ-контроллер International Rectifier IR3567B.

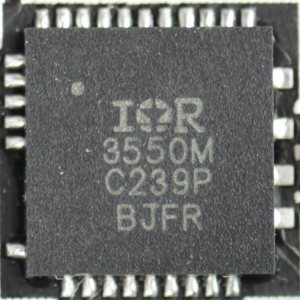

На каждую фазу приходится по одной транзисторной сборке International Rectifier IR3550M типа PowIRstage с интегрированным диодом Шоттки.

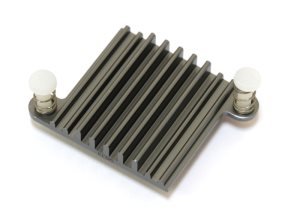

Все конденсаторы твердотельные, катушки индуктивности в ферритовых корпусах. Транзисторные сборки накрыты небольшим радиатором.

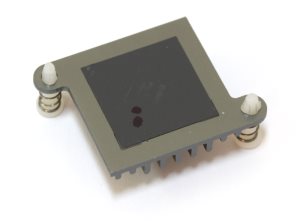

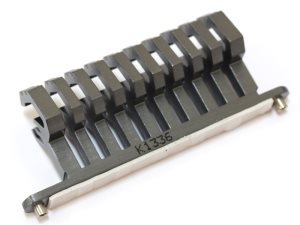

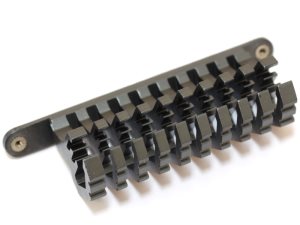

Он изготовлен из алюминиевого сплава и окрашен в темно-серый цвет. Крепится радиатор при помощи двух подпружиненных винтов с обратной стороны. В качестве термоинтерфейса используется светлая терморезинка толщиной около 1 мм. Поскольку крепление получается не жесткое, то радиатор немного неустойчив.

Еще один отводит тепло от чипсета.

Его габариты очень скромные, а ребра скорее напоминают бугорки. Возможно, такой конструкции вполне достаточно для того, чтобы помочь отвести тепло от набора логики. Он также изготовлен из алюминиевого сплава, но крепится двумя пластиковыми клипсами. В качестве термоинтерфейса используется тонкая черная термопленка, которая не оставляет никаких следов на кристалле.

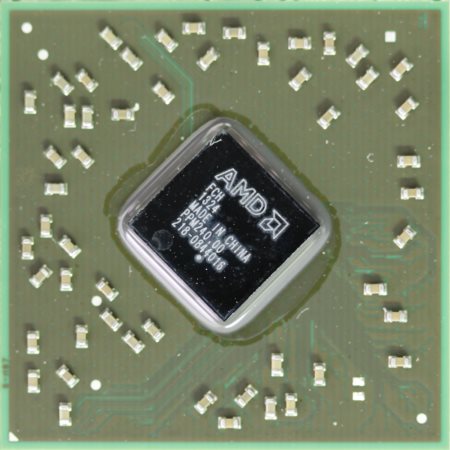

Под радиатором находится чипсет AMD FCH A88X, известный под именем Bolton (D4).

Пожалуй, стоит еще раз напомнить о том, что он является последователем AMD FCH A85X. Индекс изменился лишь потому, что обновился процессорный разъем, который подразумевает установку ЦП нового поколения. Поэтому, если вы уже ознакомились с обзором материнской платы Gigabyte GA-F2A85XN-WiFi, то у вас может возникнуть дежавю. Новинка не просто похожа, а по сути является копией. Это касается расположения всех разъемов.

Несмотря на поддержку чипсетом восьми портов SATA 6 Гбит/с, на самой системной плате можно обнаружить только четыре. Для компактной платы этого может оказаться вполне достаточно, но все-таки хотелось бы увидеть полностью раскрытый потенциал интегрированных контроллеров.

Есть поддержка RAID разных уровней и вот как раз здесь ощущается нехватка портов. Предположим, вы решили создать компактный файловый сервер и для этого хотите поставить четыре жестких диска в RAID 10. И все, на этом порты закончились.

Похожая ситуация обстоит и с интерфейсом USB. Нет, в данном случае речь идет не о USB 3.0. Два таких разъема находятся на задней панели и еще на плате можно обнаружить колодку для подключения двух устройств.

Речь идет об интерфейсе USB 2.0. На задней панели разместились всего четыре таких порта и на плате распаяна еще одна колодка.

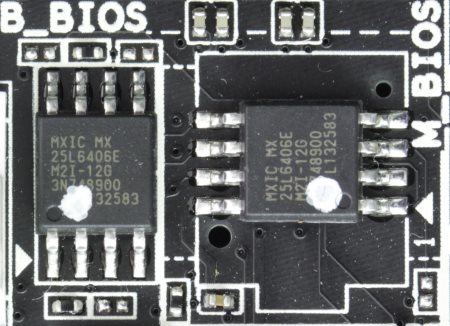

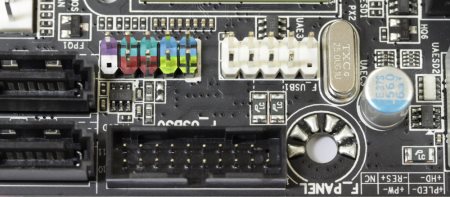

Рядом с ней расположен разъем для подключения кнопок и индикаторов корпуса, а неподалеку распаяны две микросхемы BIOS. Да, все правильно есть поддержка технологии DualBIOS.

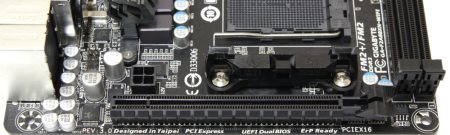

По нижнему краю проходит единственный слот расширения PCI-e x16. Поддерживается третье поколение этого интерфейса, но только при установке новых процессоров Kaveri.

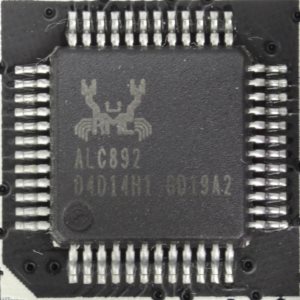

Слева от него распаяна микросхема звукового кодека, который представлен микросхемой Realtek ALC892.

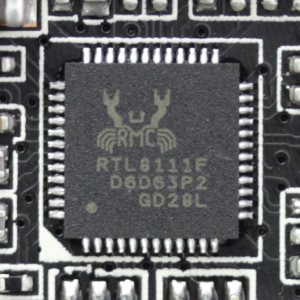

Немного выше находится микросхема гигабитного сетевого контроллера Realtek RTL8111F.

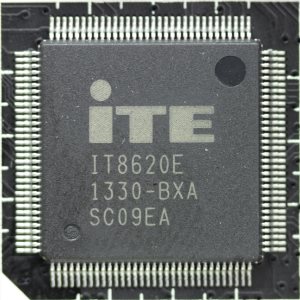

Неподалеку распаяна микросхема контроллера ввода/вывода и системного мониторинга – ITE IT8620E.

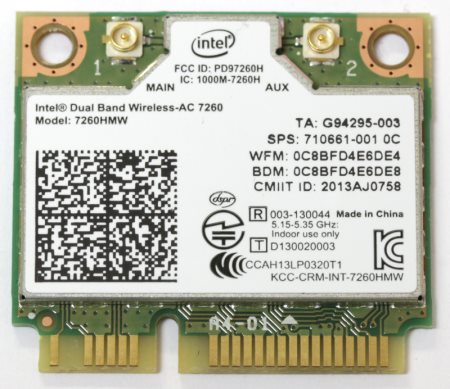

Вверху, под основным коннектором питания ATX, расположен разъем mini PCI-e, а в него установлен радиомодуль. Парадоксально, но факт – здесь, на платформе AMD, представлен адаптер компании Intel, причем один из самых современных и производительных в плане передачи данных. Он поддерживает как новый стандарт Wi-Fi - IEEE 802.11ac, так и Bluetooth версии 4.0. И все это Intel 7260.

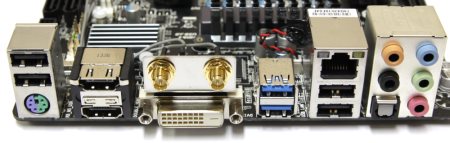

На задней панели расположились следующие компоненты.

• Один разъем PS/2 для подключения клавиатуры или мыши;
• Четыре разъема USB 2.0;
• Два разъема USB 3.0;
• Два видеовыхода HDMI;
• Один видеовыход DVI-I;
• Один гигабитный сетевой разъем RJ-45;
• Пять аудиоразъемов типа minijack;
• Два коннектора для антенны;
• Один оптический разъем S/PDIF Out.

Да здравствует эволюция, товарищи! Ура! Именно такие слоганы приходят в голову. Действительно ничего революционно нового по сравнению с той же Gigabyte F2A85XN-WiFi покупатель не получит. Но по мелочам функционал устройства увеличился. В основном это относится к поддержке нового поколения процессоров и беспроводной связи.
