Обзор и тестирование материнской платы Gigabyte GA-F2A85XN-WIFI на чипсете AMD A85

2 декабря 2013, понедельник 06:00
для раздела Лаборатория


Оглавление

Вступление

Компактные материнские платы формата Mini-ITX не слишком часто оказываются в поле зрения обозревателей. Да и сам список выпускаемых моделей невелик. Однако лаборатория Overclockers.ru старается не упускать из виду системные платы, выполненные в таком форм-факторе. Достаточно вспомнить обзоры только за текущий, 2013 год:

Теперь же нам выпала возможность протестировать творение компании Gigabyte. Знакомьтесь: Gigabyte GA-F2A85XN-WIFI.

Упаковка и комплектация

Материнская плата поставляется в коробке не слишком типичного для продукции Gigabyte черного цвета. Раньше, как правило, черный цвет использовался для оформления коробок самых интересных и высокопроизводительных решений, вроде GA-Z77X-UP7, GA-990FXA-UD7 и т.д. Но с выходом новой линейки материнских плат LGA1150, коробки Gigabyte «почернели» окончательно и бесповоротно.

450x396  41 KB. Big one: 1500x1320  251 KB

С обратной стороны коробки мы находим изображение материнской платы и краткий разбор ее функциональных возможностей:





450x387  45 KB. Big one: 1500x1292  307 KB

Открыв коробку, мы в первую очередь видим саму материнскую плату, а лишь под ней уже расположилась комплектация (обычно наоборот):

450x391  44 KB. Big one: 1500x1305  319 KB

Комплектация платы относительно скромная (в отличие от тех же плат Zotac):

414x450  41 KB. Big one: 1500x1632  300 KB
  • Два буклета: инструкция по быстрой сборке на нескольких языках (русский присутствует) и полноценная инструкция пользователя на английском языке;
  • Два DVD-диска с программным обеспечением: один универсальный под материнские платы FM1/FM2, второй – специализированный, с программным обеспечением для сетевого модуля WiFi/Bluetooth;
  • Сдвоенную антенну Wi-Fi;
  • Два качественных шлейфа SATA, снабженных защелками;
  • Заглушка на заднюю панель корпуса.

Дизайн и особенности платы

Общий вид, система охлаждения

«Черный и только черный!» Лишь процессорный сокет выполнен в белом цвете.

450x411  48 KB. Big one: 1500x1372  376 KB

Компоновка платы весьма плотная, но т.к. функционал, в целом, заметно скромнее, чем у тех же плат Zotac, сильно жуткого дефицита места не наблюдается, инженеры Gigabyte даже практически полностью обошлись без размещения части элементной базы на обратной стороне платы.





Но вот искрометного юмора инженерам Gigabyte не занимать.

450x352  53 KB. Big one: 1500x1175  356 KB

Никто ничего не заметил? Можно глянуть с другого ракурса.

450x301  34 KB. Big one: 1500x1004  227 KB

Или снять радиатор подсистемы питания процессора.

450x339  48 KB. Big one: 1500x1131  300 KB

Скажите, вам часто доводилось видеть батарейки, приклеенные двусторонним скотчем, да еще к модулю разъемов задней панели материнской платы?

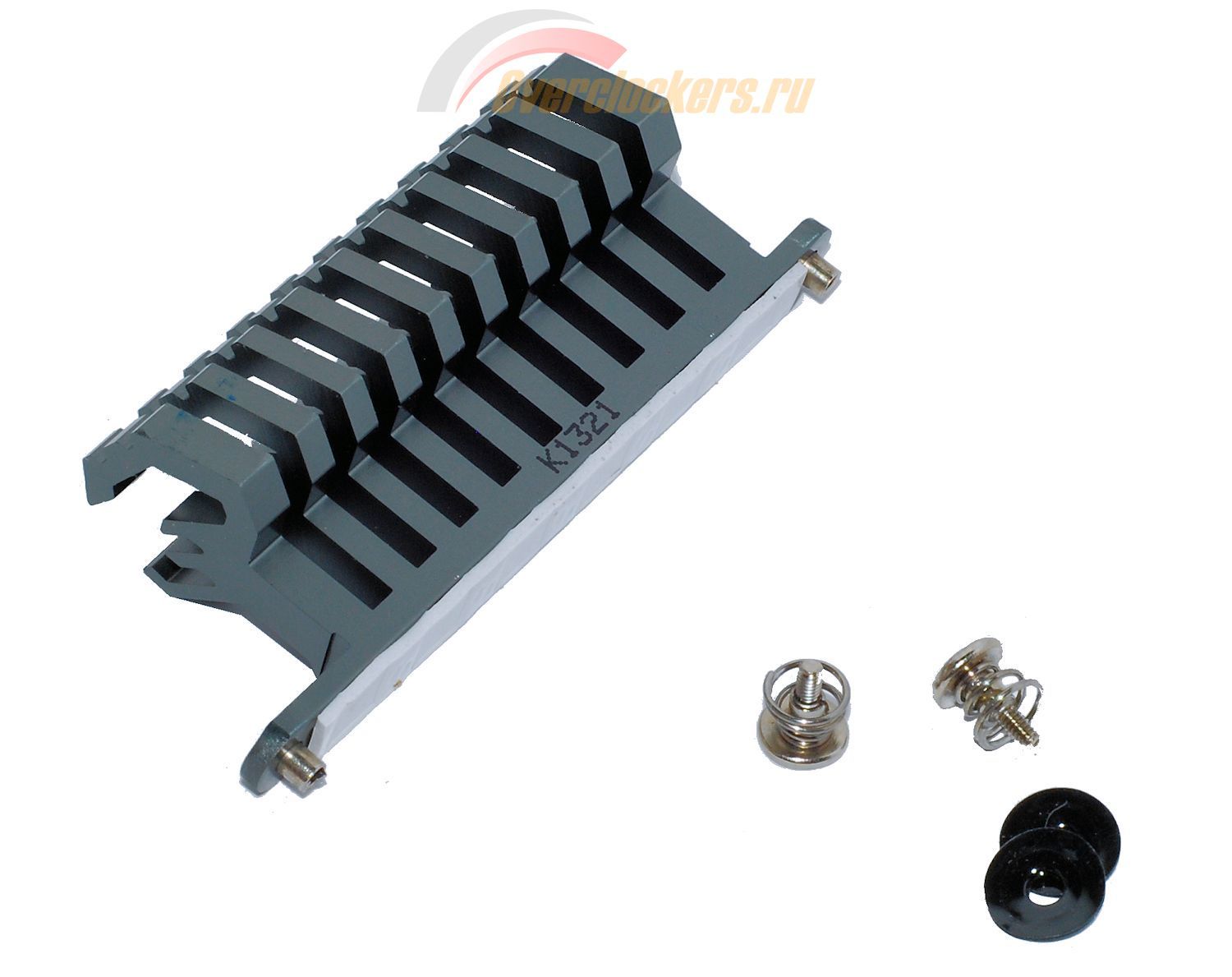

Раз уж сняли радиатор системы охлаждения материнской платы, то обратим внимание и на него:

450x356  20 KB. Big one: 1500x1189  105 KB

Довольно слабенький радиатор, но крепится к плате подпружиненными винтами. В качестве термоинтерфейса используется простая термопрокладка.





А вот кристалл чипсета AMD A85X вообще довольствуется фактически пластиной алюминия – иначе этот кусочек металла с небольшим оребрением назвать сложно:

450x391  74 KB. Big one: 627x545  123 KB

И крепление не винтовое, а обычные подпружиненные пластиковые защелки.

Крепление системы охлаждения процессора – стандартное для пользовательской платформы AMD

450x315  52 KB. Big one: 1500x1051  330 KB

С обратной стороны материнской платы присутствует полноценная защитная силовая пластина, защищающая плату от прогиба при установке процессорной системы охлаждения с сильным прижимом.

450x436  50 KB. Big one: 1431x1388  396 KB

Системе охлаждения процессора следует вписываться в следующие габариты.

450x324  80 KB
