Тестовый стенд
Тестирование материнской платы Gigabyte GA-F2A88XN-WIFI проводилось в составе следующей конфигурации:
- Материнская плата: Gigabyte GA-F2A88XN-WIFI, версия BIOS F1;
- Процессор: AMD A8-6600K (3900 МГц);
- Кулер: Noctua NH-D14;
- Термоинтерфейс: Gelid GC-Extreme;
- Память: 2 x 8 Гбайт DDR3 1600, Hynix HMT41GU6AFR8C-PB;
- Накопитель SSD: Plextor M5 PRO 256 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: OCZ OCZZX1000, 1000 Ватт.
Испытание платы и разгон
Стоит сразу отметить, что в моем распоряжении был лишь один кулер – Noctua NH-D14. Он встал без проблем, но закрыл собой практически всю поверхность материнской платы. Видеокарту поставить невозможно, модули памяти вынимаются с трудом. Как ни странно, но при таком раскладе установить плату в корпус не удалось. Дело в том, что он был подготовлен под классическое расположение коннекторов, а подтянуть кабели SATA не вышло. Пришлось положить рядом с корпусом коробку и тестировать так.
реклама

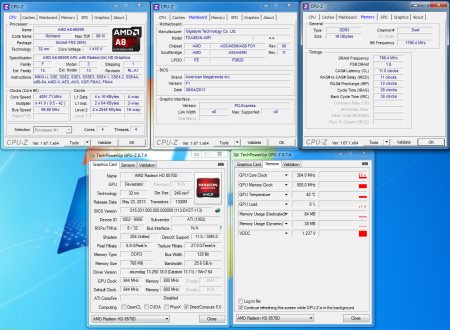

Для начала можно проверить штатный режим работы.
По неизвестной причине один из таймингов памяти при автоматической настройке принял значение 12. Стендовый процессор же, напротив, немного подразогнался. В остальном нет ничего необычного, поэтому один за другим были запущены все обычные тесты, после чего настал черед разгона.

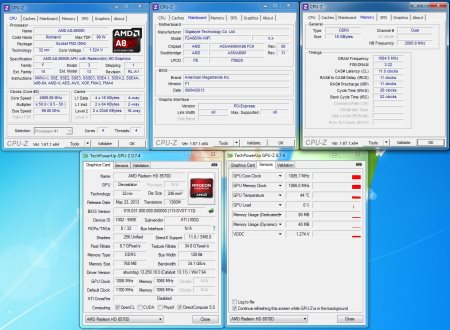

Для этого пришлось увеличить напряжение на процессоре и памяти. Результаты были следующими.
Конечно, это далеко не рекорд, но для небольшой платы вполне достаточно. В компактных системах гораздо важнее небольшое тепловыделение и тихая работа, а разгон в них играет второстепенную роль. Некоторые пользователи и вовсе идут на даунгрейд, чтобы снизить напряжение на компонентах.
При проверке беспроводного модуля выяснилось, что в полной мере это нереализуемо, поскольку на руках не было оборудования стандарта IEEE 802.11 ac, а только «n» (роутер Zyxel Keenetic Giga II). Устойчивый сигнал наблюдается только в том же помещении. Если перенести устройство за стену, то уровень сигнала сразу снижается до 75%. Скорее всего, штатная антенна слабовата и при большом удалении от источника нужно будет ставить что-то более мощное.
Что касается пропускной способности, то были проведены замеры скорости простым копированием файла с одного компьютера на другой. Один компьютер подключен кабелем к роутеру, а система на базе Gigabyte GA-F2A88XN-WiFi по беспроводной сети. Стандартный видеофайл объемом 700 Мбайт скопировался за 25 секунд, соответственно получается 28 Мбайт/с (224 Мбит/с). На мой взгляд, это очень хорошие результаты.
реклама
Производительность и тепловой режим
Тестирование материнской платы Gigabyte GA-F2A88XN-WiFi проводилось на открытом стенде при комнатной температуре 24°C в следующих режимах:
- Gigabyte GA-F2A88XN-WiFi, AMD A8-6600K (3900 МГц), память 1600 МГц, тайминги 11-11-12-28-1Т, AMD Radeon HD 8570D;
- Gigabyte GA-F2A88XN-WiFi, AMD A8-6600K @ 5000 МГц, память 2133 МГц, тайминги 11-11-11-26-1Т, AMD Radeon HD8570D (@ 1086 МГц).
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
Performance, Marks
Включите JavaScript, чтобы видеть графики
Ice Storm, Marks
Включите JavaScript, чтобы видеть графики
Cloud Gate, Marks
Включите JavaScript, чтобы видеть графики
Fire Strike, Marks
Включите JavaScript, чтобы видеть графики
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Memories Score, Marks
Включите JavaScript, чтобы видеть графики
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
1CPU, Marks
Включите JavaScript, чтобы видеть графики
xCPU, Marks
Включите JavaScript, чтобы видеть графики
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, FPS
Включите JavaScript, чтобы видеть графики
Synthetic CPU, MC
Включите JavaScript, чтобы видеть графики
Synthetic CPU, MG
Включите JavaScript, чтобы видеть графики
Synthetic CPU, FG
Включите JavaScript, чтобы видеть графики
Memory read, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory write, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory copy, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory latency, нс
Включите JavaScript, чтобы видеть графики
Memory read, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory write, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory copy, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory latency, нс
Включите JavaScript, чтобы видеть графики
Reached memory score, Гбайт/с
Включите JavaScript, чтобы видеть графики
HWbot.org, Marks/с
Включите JavaScript, чтобы видеть графики
реклама
Reached memory score, Гбайт/с
Включите JavaScript, чтобы видеть графики
Average CPU Integer, Mips
Включите JavaScript, чтобы видеть графики
Average CPU String, Mips
Включите JavaScript, чтобы видеть графики
kNodes
Включите JavaScript, чтобы видеть графики
1M, секунды
Включите JavaScript, чтобы видеть графики
8M, секунды
Включите JavaScript, чтобы видеть графики
32M, секунды
Включите JavaScript, чтобы видеть графики
1024M, секунды
Включите JavaScript, чтобы видеть графики
Кбайт/с
Включите JavaScript, чтобы видеть графики
catia-03, fps
Включите JavaScript, чтобы видеть графики
ensight-04, fps
Включите JavaScript, чтобы видеть графики
lightwave-01, fps
Включите JavaScript, чтобы видеть графики
maya-03, fps
Включите JavaScript, чтобы видеть графики
proe-05, fps
Включите JavaScript, чтобы видеть графики
sw-02, fps
Включите JavaScript, чтобы видеть графики
tcvis-02, fps
Включите JavaScript, чтобы видеть графики

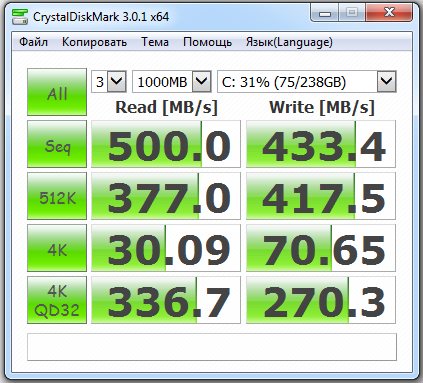

SATA 6 Гбит/с
Посмотрим теперь на температуру радиаторов.
Простой/Нагрузка, °C
Включите JavaScript, чтобы видеть графики
Простой/Нагрузка, °C
Включите JavaScript, чтобы видеть графики
Встроенный звук
Звуковой кодек представлен микросхемой Realtek ALC892. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
После изучения звучания разных фрагментов (игры, кино, музыкальные произведения) вывод был следующим – установленный на рассматриваемой плате звук ничем не выделяется на фоне аналогичных решений. Самое главное заключается в том, что у данного экземпляра GA-F2A88XN-WIFI не было никаких посторонних шумов при прослушивании, звучание было ровным и чистым.
Заключение
Если исключить возможность установки дискретного видеоадаптера, то можно с уверенностью сказать, что данная материнская плата позволяет создать универсальную конфигурацию, подходящую для широкого спектра задач. Офисные приложения? Для нее это слишком просто. Скорее можно создать медиа-сервер или HTPC компьютер. Функциональные возможности такой платы велики, ее размеры очень компактны, а с установкой видеоадаптера можно будет создать небольшую игровую систему. Разве что для такой платформы нерациональным будет применение видеокарты мощнее AMD R9 270X, поскольку процессор не сможет нагрузить ее в должной мере и все упрется в его вычислительные способности.
Отдельно следует отметить работу устанавливаемого на плату радиомодуля. Начнем с того, что он обеспечивает работу в самых современных стандартах беспроводной связи. Его скорость и стабильность соединения находятся на высоком уровне. Немаловажным фактором является возможность его замены. При выходе из строя или при моральном устаревании модуля можно будет установить новый, благо интерфейс mini PCI-e очень распространен и часто используется в ноутбуках.
Теперь обратимся к недостаткам. Все они в основном исходят из габаритов устройства. Категорически противопоказана установка большого башенного кулера. В моем случае был использован Noctua NH-D14, но на открытом стенде, поэтому к выбору системы охлаждения нужно будет подойти творчески, особенно если вы все-таки надумаете использовать дискретный видеоадаптер.
Не слишком удачно, на мой взгляд, расположено и большинство разъемов. Поэтому монтаж этой платы в классическом корпусе может создать определенные неудобства. Возможно, некоторые пользователи придерутся к графической оболочке BIOS. Да, в наши дни уже можно встретить красивый 3D BIOS на более дешевых моделях. Но почти такая же версия применена и в случае топовой G1.Sniper A88X, следовательно, необходимо просто выбрать, что важнее: шашечки или ехать.
Выражаем благодарность:
- Компании Регард за предоставленную на тестирование материнскую плату Gigabyte GA-F2A88XN-WIFI.
