Возможности BIOS

Еще при обзоре G1.Sniper A88X было отмечено, что графическая оболочка BIOS стала выглядеть скучновато. Оставили один простой режим и убрали Window. Решение абсолютно правильное, хотя можно было изменить дизайн, добавить кнопки, сделать другой фон. Поэтому отдельного ролика не записывалось, ниже приведена запись модели G1.Sniper A88X. Разница небольшая.

При входе в BIOS, открывается меню настроек на вкладке M.I.T. основного верхнего меню. Здесь есть несколько ссылок.

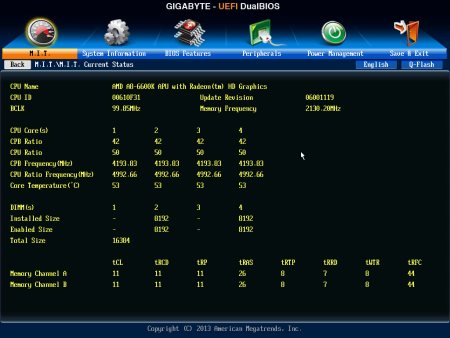

M.I.T. Current Status.

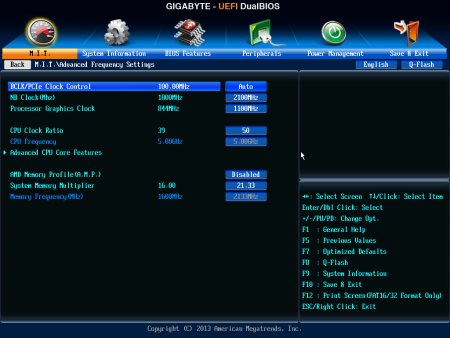

Advanced Frequency Settings.

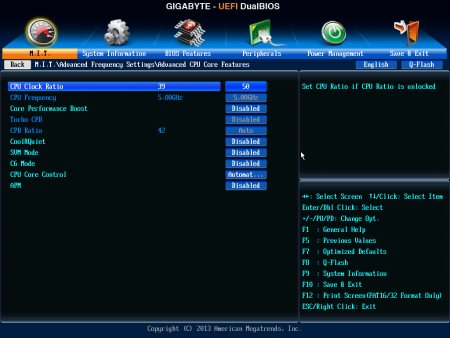

Здесь есть ссылка Advanced CPU Core Features.

Возвращаемся назад и выбираем Advanced Memory Settings.

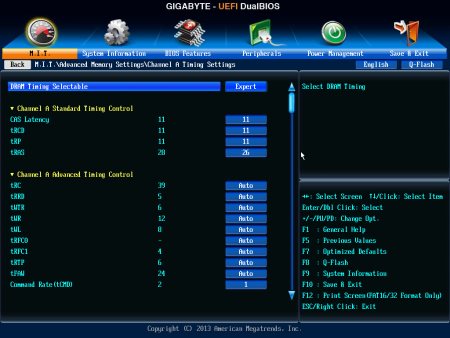

Здесь есть две ссылки Channel A Timing Settings и Channel B Timing Settings.

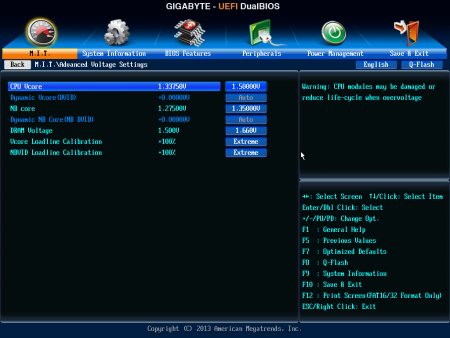

Дальше идет Advanced Voltage Settings.

Напряжение на компонентах изменяется в следующих диапазонах:

CPU VCore (от 0 до +0,3 В с шагом 0.006 В);
NB Core (от 0 до +0,3 В с шагом 0.006 В);
DRAM Voltage (от 1.2 до 1.9 В с шагом 0.01 В).

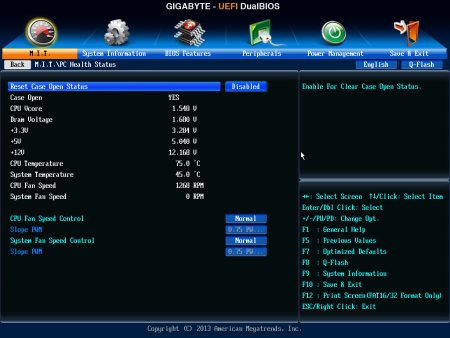

PC Health Status.

Следующим разделом меню идет вкладка System Information.

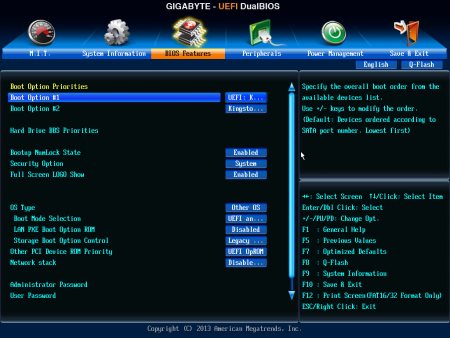

Затем BIOS Features.

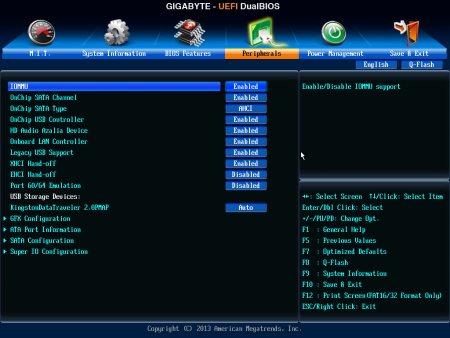

Peripherals.

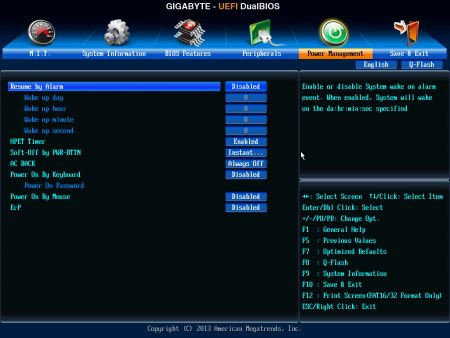

Power Management.

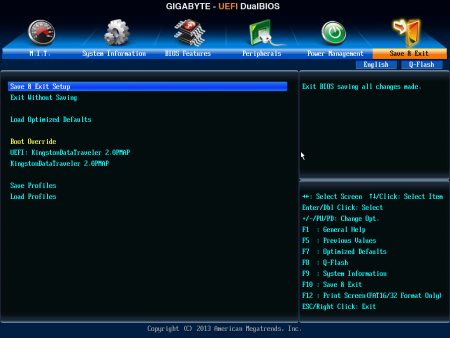

Save & Exit.

Как можно видеть, меню настроек BIOS точно такое же, как и на полноформатной модели G1.Sniper A88X, точно такие же пункты и диапазон изменения напряжений.
