Технические характеристики
Поддерживаемые процессоры | AMD APU Athlon x4, A4, A6, A8, A10 в исполнении FM2 / FM2+ |
Системная шина, частота | UMI (2 Гбайт/с) |
Системная логика | AMD FCH A88X |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 800 / 1066 / 1333 / 1600 / 1866 / 2133 / 2400 (разгон) |
Слоты расширения | 2 - PCI-e 2.0 / 3.0 x16 (x8+x8) 3 – PCI-e 2.0 x1 2 – PCI |
Поддержка Multi-GPU | CrossFire |
Поддержка SATA/RAID | 8x SATA 6.0 Гбит/с портов – AMD A88X; RAID 0, 1, 5, 0+1, JBOD; |
Поддержка mSATA | нет |
Сеть | 1х Realtek RTL8111G |
Аудио | Realtek ALC898 – 8-канальный HD аудиокодек |
USB 2.0 | 4+4x USB 2.0 (AMD A88X) |
USB 3.0 | 2+2x USB 3.0 (AMD A88X) |
IEEE-1394 | нет |
Системный мониторинг | Fintek F71878AD |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы и кнопки задней панели | 1x PS/2 для мыши или клавиатуры 5x USB 2.0/1.1 2х USB 3.0 1x RJ45 1x HDMI 1x DVI-I 1x D-Sub 1х Optical S/PDIF Out 5x 3,5 мм Jack |
Фирменные технологии |
|
Размеры, мм | 305 x 225 |
Форм-фактор | ATX |
Тестовый стенд
Тестирование материнской платы Gigabyte G1.Sniper A88X проводилось в составе следующей конфигурации:
- Процессор: AMD A8-6600K (3900 МГц);
- Кулер: Noctua NH-D14;
- Термоинтерфейс: Gelid GC-Extreme;
- Материнская плата: Gigabyte G1.Sniper A88X, версия F5;
- Память: 2 x 8Гб DDR3 1600, Hynix HMT41GU6AFR8C-PB;
- Видеокарта: Gigabyte GV-R927XOC-2GD 2 Гб (1100 / 5600 МГц (ядро/память));
- Накопитель SSD: Plextor M5 PRO 256 Гб;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: OCZ OCZZX1000 (1000 Вт).
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон
реклама
Для начала следует проверить штатный режим работы. Для этого не нужно особенных усилий. Достаточно запустить компьютер и прогнать тесты. Однако ради чистоты эксперимента я привык проделывать эту процедуру с последней версией BIOS.
На тестирование мне попала материнская плата с версией F2, что заметно по видеоролику. Заходим на сайт компании, скачиваем последнюю версию, записываем ее на флешку и пробуем прошиться встроенными средствами. Ничего не получается. Если честно, то подобную картину я наблюдаю впервые.
Выход из положения оказался простым - установка утилиты @BIOS. Однако и здесь все не так просто. Сама она в автоматическом режиме не может найти обновленную версию на серверах. Приходится указывать путь к уже заранее скачанному файлу. Процедура прошивки заняла около 15 минут.

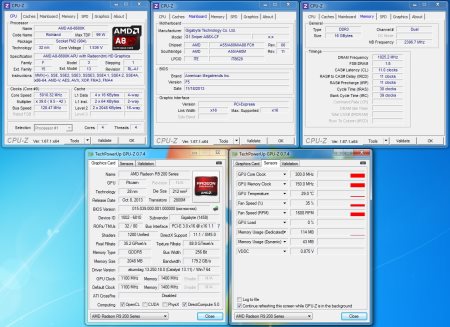

Плата немного завышает частоту системной шины и не совсем верно выставляет тайминги памяти. Больше здесь нет ничего любопытного, поэтому пора переходить к разгону.

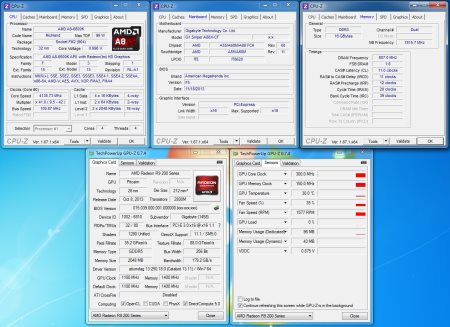

Для это я увеличил напряжение CPU VCore на 0.118 В и NB Core на 0.102 В. Дополнительно пришлось поднять напряжение на памяти до 1.65 В. После этого удалось получить следующие результаты.
Это конечно далеко не рекорд, но, учитывая номинальную частоту, прибавка получилась солидной. Память тоже разогналась неплохо.
реклама

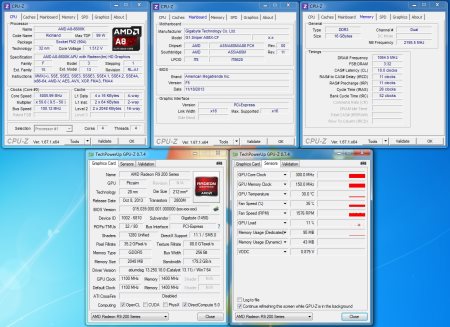

Теперь надо попробовать разогнать процессор при помощи шины. Множителем это сделать проще, если он разблокирован. Благо переплата за его наличие у процессоров AMD не столь велика, как у Intel. Поэтому разгон процессоров шиной здесь не очень актуален, но все же стоит его попробовать. Для этого даже не пришлось менять напряжение.
Это тоже далеко не рекордные значения, но выше 128 МГц по шине плата отказывается работать даже при уменьшении множителей.
Отдельно стоит упомянуть поведение платы при переразгоне. Оно сводится к тому, что в случае ступора она не может после бесконечного числа попыток загрузиться самостоятельно. Выход один – лезть в дебри системного блока и искать контакты ClrCMOS.
Производительность и тепловой режим
Тестирование Gigabyte G1.Sniper A88X проводилось в корпусе Corsair Graphite 600T, с открытой боковой стенкой, при комнатной температуре 23°C в следующих режимах:
- Gigabyte G1.Sniper A88X, AMD A8-6600K (3900 МГц), память 1600 МГц, тайминги 11-11-11-28-1Т, AMD Radeon R9 270X;
- Gigabyte G1.Sniper A88X, AMD A8-6600K @ 5000 МГц (39 х 128), память 2133 МГц, тайминги 11-11-11-26-1Т, AMD Radeon R9 270X.
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
Performance, Marks
Включите JavaScript, чтобы видеть графики
Ice Storm, Marks
Включите JavaScript, чтобы видеть графики
Cloud Gate, Marks
Включите JavaScript, чтобы видеть графики
Fire Strike, Marks
Включите JavaScript, чтобы видеть графики
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Memories Score, Marks
Включите JavaScript, чтобы видеть графики
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
1CPU, Marks
Включите JavaScript, чтобы видеть графики
xCPU, Marks
Включите JavaScript, чтобы видеть графики
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, FPS
Включите JavaScript, чтобы видеть графики
реклама
Synthetic CPU, MC
Включите JavaScript, чтобы видеть графики
Synthetic CPU, MG
Включите JavaScript, чтобы видеть графики
Synthetic CPU, FG
Включите JavaScript, чтобы видеть графики
