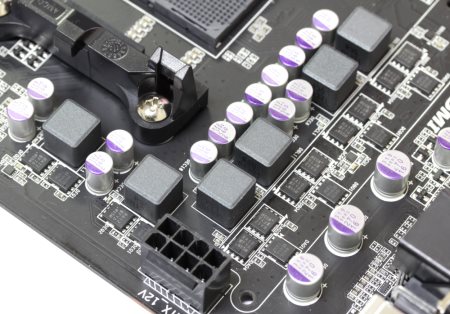

Питание процессора и интегрированного видеоядра выполнено по шестифазной схеме.
Маловероятно, что кто-то будет всерьез заниматься экстремальным разгоном процессора на этой платформе, поэтому такой системы может оказаться вполне достаточно для поиска пределов на воздушном охлаждении.

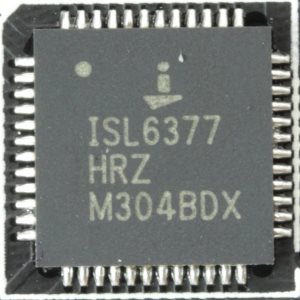

Используемые здесь компоненты соответствуют спецификации Ultra Durable 4 Plus. Это обычные твердотельные конденсаторы, катушки индуктивности в ферритовых корпусах и полевые транзисторы типа Low Rds(on). В качестве основного ШИМ контроллера используется микросхема Intersil ISL6377.
реклама

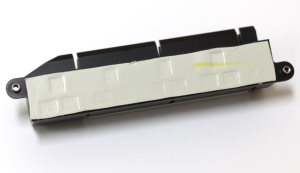

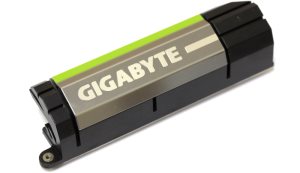

Транзисторы системы питания накрыты радиатором, который изображен на передней стороне коробки. Он изготовлен из алюминиевого сплава и окрашен в черный цвет.

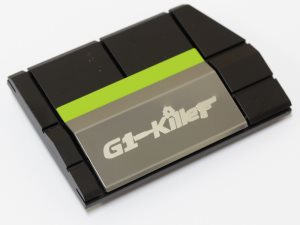

Сверху к нему приклеена декоративная пластинка с логотипом производителя. Крепление осуществляется при помощи двух подпружиненных винтов с обратной стороны. В качестве термоинтерфейса используется терморезинка толщиной около 1 мм. Еще один радиатор находится на чипсете.

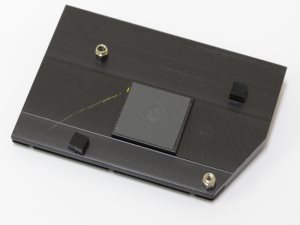

Он также изготовлен из алюминиевого сплава и окрашен в черный цвет. Разумеется, у него другие габариты и конфигурация, но здесь сверху также есть декоративная крышка. На этот раз на ней обозначена надпись G1-Killer. Обычно к этому присовокупляется логотип в виде черепа с беретом и кинжалом в зубах, но здесь его нет. Крепление также осуществляется при помощи двух подпружиненных винтов. В качестве термоинтерфейса используется не «терможвачка», и не паста, а тонкая терморезинка. Плюс от этого только один - не надо отчищать кристалл чипсета.

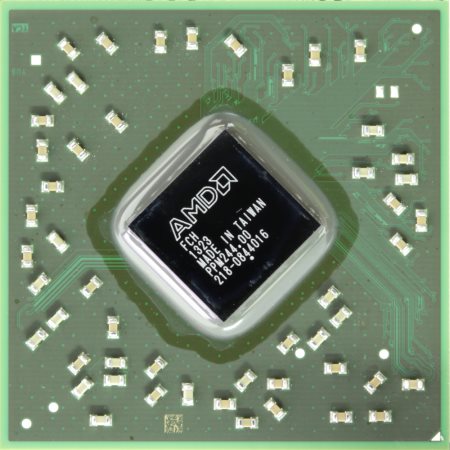

Вот и сам AMD FCH A88X, который мы уже видим не впервые.

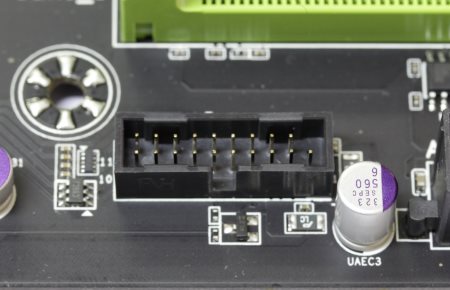

Он поддерживает самые современные интерфейсы. Нет, речь идет не о шине PCI-e третьего поколения, поскольку соответствующий контроллер находится в процессоре. Причем только Kaveri может обеспечить его поддержку. Разумеется, речь идет о портах USB 3.0. Два таких разъема находятся на задней панели и еще одна колодка для подключения двух устройств находится на плате рядом с основным коннектором питания.
реклама

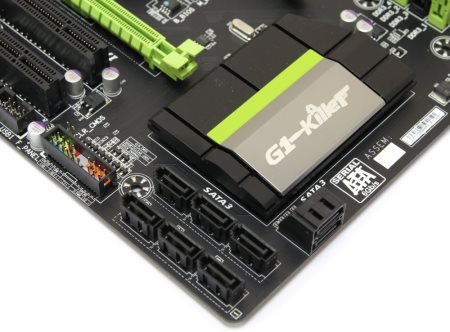

В правом нижнем углу расположились восемь портов SATA3.
Много? Однако именно столько поддерживает контроллер, интегрированный в чипсет. Хотя лично мне кажется, что для этой платформы вполне достаточно шести. С другой стороны появляется неоспоримое преимущество в создании RAID из восьми устройств. Рядом по нижнему краю разместился разъем для подключения кнопок и индикаторов корпуса.
Немного выше можно увидеть два контакта ClrCMOS, которые не очень удобно замыкать (при переразгоне эту операцию приходится проделывать с регулярной периодичностью). Левее расположились две колодки USB 2.0. Еще пять портов можно обнаружить на задней панели.

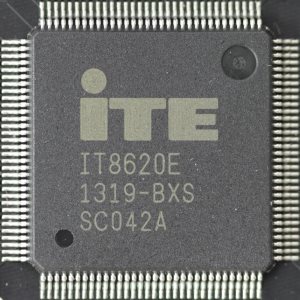

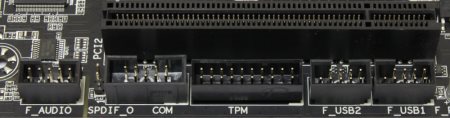

Рядом по нижнему краю находятся разъемы TPM модуля и COM порта, а в самом углу колодка передней аудиопанели. Выше распаян контроллер ввода/вывода и системного мониторинга ITE IT8620E.

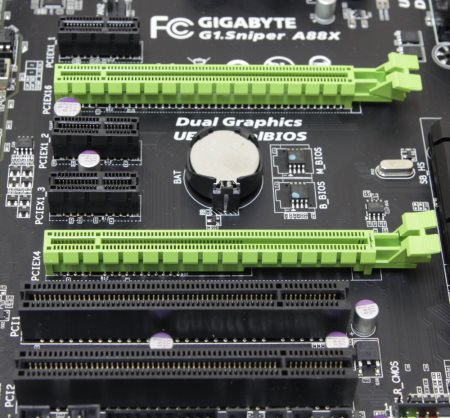

На этой материнской плате находятся семь слотов расширения: два PCI, три PCI-e x1 и два PCI-e x16.
Как уже отмечалось выше, третье поколение шины PCI-e поддерживается только при установке процессоров Kaveri. Кроме этого есть поддержка технологии CrossFire. В этом случае слоты PCI-e x16 работают по формуле х8+х8. Наличие подобной технологии это, безусловно, плюс, но не нужно строить определенных иллюзий на этот счет. Если заглянуть правде в глаза, то маловероятно даже использование двух видеоадаптеров AMD R9 280X, чего уж там говорить про AMD R9 290X.
Причина банальна - вычислительные способности процессоров FM2 не поражают своими результатами даже в разгоне, поэтому они в полной мере не смогут нагрузить даже одну топовую видеокарту, а уж две и подавно. Пока самым разумным, на мой взгляд, выглядит использование двух видеокарт серии AMD R7 260X. Однако цены на эти видеокарты пока кусаются, такой тандем может оказаться просто нерентабельным и, как следствие, нецелесообразным.

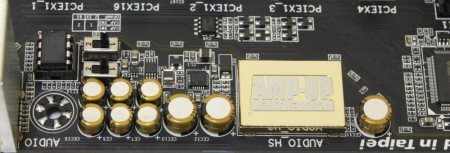

Левый нижний край платы занимает область сложной формы, отведенная для звукового кодека.
реклама
Это все та же печатная плата, только выделенная границей шириной около 1 мм, по которой отсутствуют слои металлизации. Поэтому она получается прозрачной. Для усиления этого эффекта с обратной стороны распаяно несколько светодиодов зеленого цвета и они выделяют эту линию еще ярче. Создание подобного островка предполагает улучшить помехозащищенность и как бы вынести звуковые компоненты отдельно.

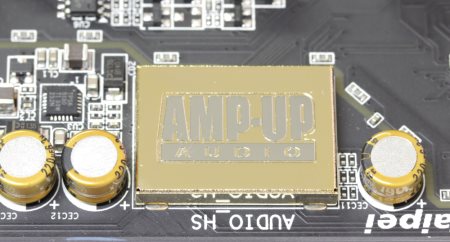

Сам звуковой кодек закрыт позолоченной декоративной крышкой, которая припаяна к печатной плате и демонтировать ее становится непросто. Однако это вовсе не нужно, поскольку производитель не скрывает, что под ней находится микросхема Realtek ALC898.

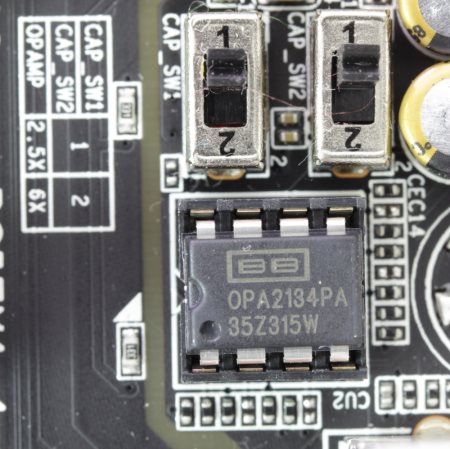

Рядом находятся знакомые специальные аудио конденсаторы фирмы Nichicon. На последнем поколении материнских плат серии G1-Killer появилась возможность замены операционных усилителей. В комплект поставки порой даже входят другие модели, а также пинцет для извлечения микросхемы из разъема. Здесь среди аксессуаров ничего подобного нет. Зато есть разъем и есть сама возможность замены операционного усилителя.
В данном случае используется хорошая модель, а именно OPA2131PA. Находятся два переключателя, которые обеспечивают работу технологии Gain Boost. Ее суть заключается в том, что на выбор пользователю предоставляются два режима усиления звукового сигнала 2,5X и 6X. Соответствующая таблица переключения приведена рядом. Немного выше можно обнаружить микросхему гигабитного сетевого контроллера Realtek RTL8111F.

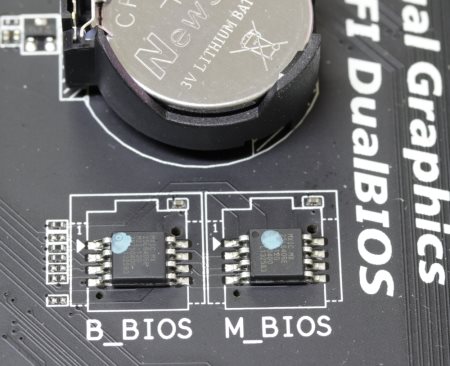

Между двумя слотами PCI-e x16 распаяны две микросхемы BIOS. Одна из них основная, а другая резервная.
Никакого ручного переключения не предусмотрено. Возможно только автоматическое восстановление из резервной копии в случае порчи основной. Эта технология называется Dual BIOS. На практике я сталкивался с тем, что после перепрошивки эта палочка-выручалочка не спасала. Поэтому я не стал бы слишком сильно на нее надеяться.

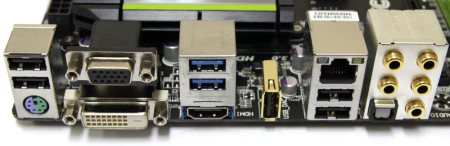

На задней панели расположились следующие разъемы.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Пять разъемов USB 2.0;
- Два разъема USB 3.0;
- Один видеовыход HDMI;
- Один видеовыход D-Sub;
- Один видеовыход DVI-I;
- Один гигабитный сетевой разъем RJ-45;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out.
