Система охлаждения корпуса

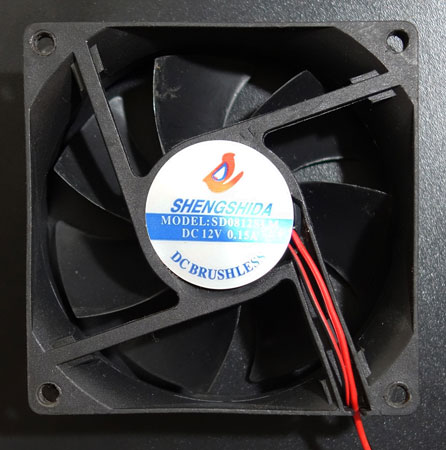

Система охлаждения корпуса GMC PANG представлена одним 80 мм вентилятором, который должен выдувать нагретый воздух от процессорного сокета. Его рабочее напряжение 12 В, потребляемый ток 0.15 А.
Для того, чтобы дать корпусу раскрыть все свои возможности, дополнительно были проведены тесты с двумя вентиляторами 120 мм, установленными на боковой стенке (режим GMC PANG Forced на графиках).

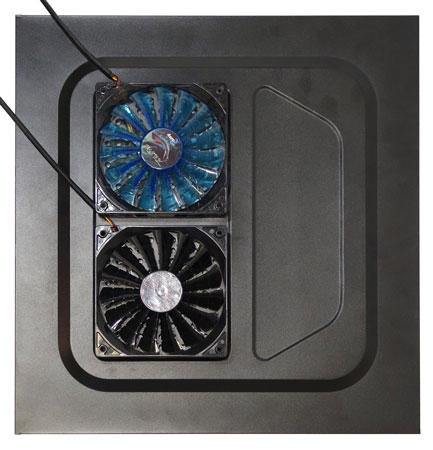

Правда, тут пришлось прибегнуть к методике Гетто-Мода, и прикрутить кулеры снаружи, потому что здоровяк Mugen 4 не оставил им места внутри. В случае с более компактной системой охлаждения CPU к таким сомнительным решениям прибегать не придется.
реклама
Это хорошо проиллюстрировано на снимке ниже.
Инструментарий
Прогрев CPU | LinX 0.6.4 |
Мониторинг температур CPU | RealTemp 3.60 |
Дополнительный мониторинг CPU | CPU-Z 1.66.1 |
Прогрев GPU | Fur Mark 1.9.1 («бублик»). |
Разгон и мониторинг видеокарты | MSI Afterburner 2.3.1 |
Прогрев HDD | IOMeter |
Мониторинг температур HDD | SpeedFan 4.49. |
Методика тестирования
Уровень шума и эффективность системы охлаждения GMC PANG оценивались в сравнении с открытым стендом («Open Stand» на графиках). Все испытания проводились в 64-битной Windows 8.1 Beta. Кроме того, на диаграммах для сравнения приводятся значения соответствующих параметров внешней среды («Ambient»).
Охлаждение

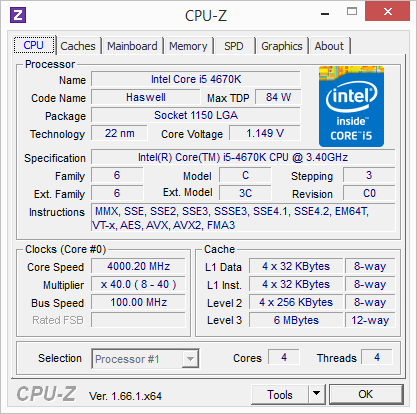

Процессор Intel Core i5-4670K был разогнан до скромных 4000 МГц путем повышения коэффициента умножения до 40 синхронно для всех четырех ядер. При этом его напряжение было увеличено до 1.15 В. Прогревался он с помощью LinX 0.6.4 (4096 Мбайт, 20 итераций) и охлаждался в простое до стабилизации температуры (пять минут без изменений).
реклама
За мониторинг температуры центрального процессора отвечала утилита RealTemp. Во всех случаях на графиках – температура самого горячего ядра.

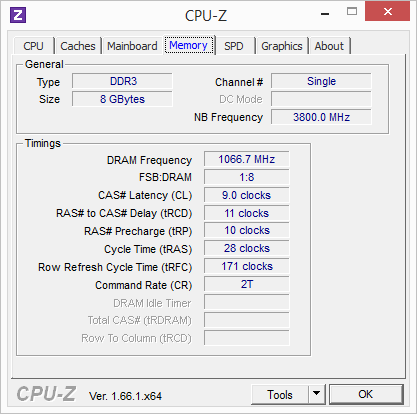

Частота памяти составляла 1066 МГц при номинальном напряжении.

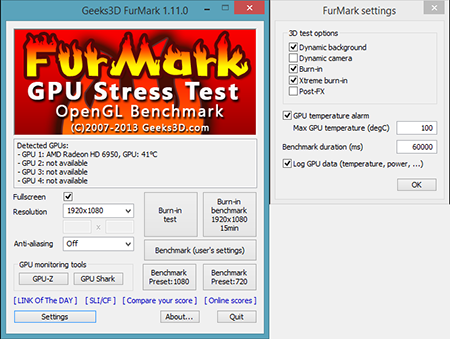

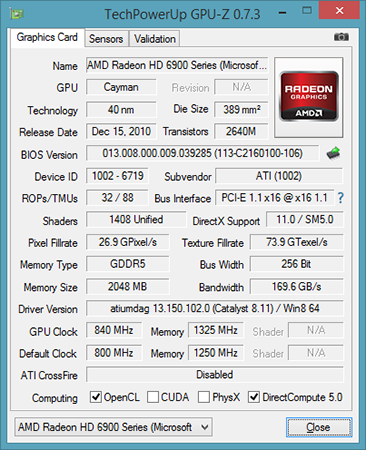

Видеокарта была слегка разогнана под штатной системой охлаждения (840 и 1325 МГц по GPU и памяти соответственно). Для ее разогрева использовалась утилита FurMark версии 1.11.0 со следующими настройками:
Фиксация показателей температур GPU и скорость вращения турбины СО производилась штатными средствами Furmark. Система охлаждения ускорителя работала в автоматическом режиме.
Температура в помещении в ходе всего тестирования поддерживалась в интервале 25-26 градусов Цельсия.
Шум
Для проверки акустических параметров система в GMC PANG и на открытом стенде запускалась в тихое время. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе.
Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения турбины референсного Radeon HD 6950 во время тестирования фиксировалась на минимально доступном уровне – 20% (около 1000 оборотов в минуту).
реклама
Измерения производились с расстояния 1.0 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
Результаты тестирования
Шум
Первым делом – уровень шума, издаваемого системой на открытом стенде и в тестируемом корпусе:
Включите JavaScript, чтобы видеть графики
* Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к значениям, выданным им ниже этой отметки, следует лишь как к ориентировочным. |
Корпус в штатном режиме сложно назвать тихим. На расстоянии в 1 метр уровень шума составил 42 дБ. Для бюджетного решения – вполне приличный результат. Но при установке двух дополнительных вентиляторов по 120 мм уровень шума поднимается до 47 дБ. И причина этого в плохо продуманной перфорации боковой стенки. Будь на ее месте ячеистая сотовая структура с тонкими стенками сот, результат был бы гораздо лучше. Что ж, это можно исправить, прорезав в этих местах отверстия и закрыв их грилями.
Охлаждение
CPU Temp, °C
Включите JavaScript, чтобы видеть графики
GPU Temp, °C
Включите JavaScript, чтобы видеть графики
Video Fan, % of max RPM
Включите JavaScript, чтобы видеть графики
Система охлаждения GMC PANG показала себя неожиданно хорошо. Так, в штатном режиме она выдала результаты, идентичные GMC Force, то есть уступила открытому стенду 2 градуса на CPU и 4 градуса на GPU, но это результат, полученный в тесном бюджетном корпусе всего с одним 80 мм вентилятором. По всей видимости, это заслуга того, что его обороты выше, чем вентиляторов Force. Также некоторый вклад внесла большая площадь перфорации боковой стенки. Однако главная заслуга, на мой взгляд, принадлежит качественной укладке кабелей, за которую GMC PANG стоит дать если не медаль, то хотя бы значок.
С двумя дополнительными вентиляторами на боковой стенке результат и вовсе отличный. У открытого стенда отыгран один градус на CPU и целых шесть градусов на графическом ускорителе. Это легко объясняется тем, что GPU полной грудью вдыхает свежий воздух, который поставляют две «стодвадцатки».
Заключение
В прошлом обзоре мною уже высказывалось свое мнение по поводу бюджетных корпусов, и повторяться не стоит. Скажу только, что в московской рознице GMC PANG можно найти по цене менее 900 рублей.
Только подумайте, всего за 800 с небольшим рублей можно приобрести корпус с системой организации кабелей. Звучит как предложение в передаче «Магазин на диване», но это именно та фраза, что крутилась у меня в голове, после того как эта система была собрана и протестирована.
Плюсы:
- Низкая цена;
- Компактность;
- Оригинальное крепление SSD;
- Достойная эффективность системы охлаждения;
- Отлично завальцованные края;
- Система организации кабелей;
- Возможности расширения.
Минусы:
- С учетом стоимости значимых недостатков нет.
Выражаем благодарность:
- Компании Ост-Ком за предоставленный на тестирование корпус GMC PANG.
Технические характеристики GMC PANG
Модель |
|
Материал |
|
Габариты |
|
Накопители 5.25" |
|
Накопители 3.5" |
|
Накопители 2.5" |
|
Материнская плата |
|
БП |
|
I/O |
|
Охлаждение лицевое |
|
Охлаждение заднее |
|
Охлаждение боковое |
|
Слоты расширения |
|
