Внутреннее строение

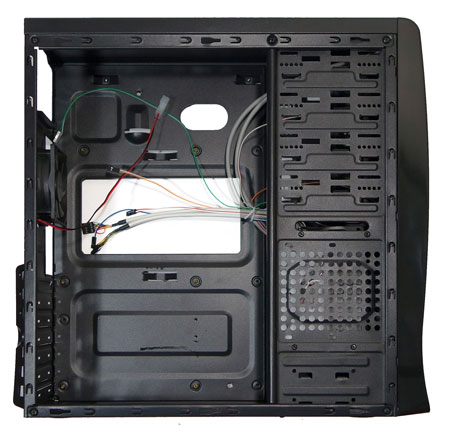

Перед нами так же, как и в случае с GMC Force, классика ATX: верхнее расположение блока питания, материнская плата под ним. В поддоне системной платы находится вырез, который должен позволить устанавливать системы охлаждения CPU с упорной крестовиной (backplate) без ее демонтажа.
Заглушки слотов расширения так же, как и со всеми ультра-бюджетными корпусами, придется выламывать для установки графического ускорителя и других плат.
Корзина для жестких дисков самая простая и позволяет только намертво прикрутить к корпусу пару HDD 3.5”. Отсутствие из-за ограниченного бюджета вибропоглощающих прокладок, салазок и безвинтового крепления можно простить в виду наличия оригинального места для установки SSD накопителя.
реклама

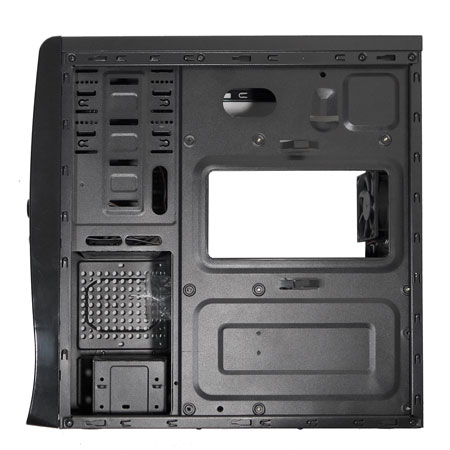

Посмотрим на корпус с обратной стороны.
Компьютерный энтузиаст обязательно обратит внимание на два неприметных отверстия в поддоне, которые означают не что иное, как систему управления кабелями. Ее эффективность будет освещена в разделе, посвященном особенностям сборки.

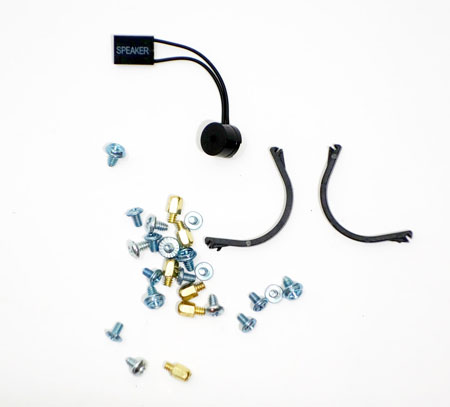

Руководство пользователя отсутствует, а в комплект поставки входит следующее: горсть винтов и системный динамик, а также пара загадочных штуковин, предназначение которых будет раскрыто позже.
Как всегда с бюджетными корпусами, главным критерием пригодности данного экземпляра к эксплуатации станет вывод о его способности вместить в себя актуальную тестовую систему и тому, порежется ли пользователь во время сборки или нет. Поэтому пора уже перейти к описанию ее особенностей и к инструментальным измерениям. Но прежде перечислим компоненты тестового стенда.
Тестовый стенд
В тестируемом корпусе собиралась следующая система:
- Материнская плата: ASUS Z87-A;
- Центральный процессор: Intel Core i5-4670K;
- Охлаждение CPU:
- Радиатор: Scythe Mugen 4;
- Вентилятор: Scythe 120 мм;
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: 2 x 4 Гбайта G.Skill DDR3;
- Видеокарта: HIS (reference) 2 Гбайта ATI Radeon HD 6950;
- Дисковая подсистема: SSD Patriot Warp 64 Гбайта;
- Блок питания: Hipro HP-D6301AW, 630 Ватт.
реклама
Особенности сборки
Как и в случае с GMC Force, боковые крышки фиксируются с помощью болтов с накатанной головкой. К сожалению, их качество оставляет желать лучшего. Металл слишком мягкий и резьба выполнена не слишком качественно. Чтобы их закручивать и выкручивать, приходится прилагать изрядные усилия.
Системная плата в GMC PANG устанавливается на стандартные шестимиллиметровые стойки. Они уже заранее вкручены в поддон согласно спецификации ATX. Отмечу, что с резьбой и точностью разметки все в порядке, плата была установлена без каких-либо затруднений.

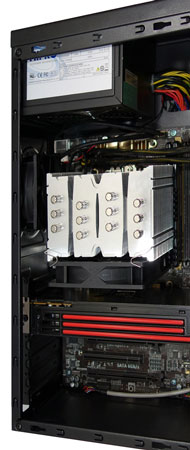

Габаритная система охлаждения CPU в виде Mugen 4 была заранее проинсталлирована на материнской плате, и в том, что эта сборка поместится в таком тесном корпусе, возникли бы серьезные сомнения, если бы я не был обнадежен успехом этой инициативы с предыдущим корпусом GMC.
Здоровяк Mugen 4 не оставил практически никакого запаса. Это то, что называется «тютелька в тютельку».

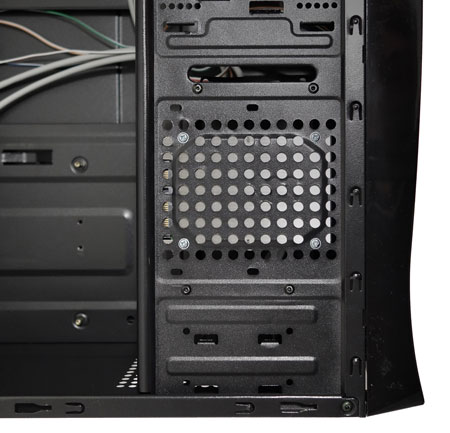

Как уже упоминалось, компания GMC хорошо отдает себе отчет в необходимости установки SSD накопителя в современной игровой системе, и получает за это жирный плюс. На снимке ниже видно, как отлично встает на это место мой старый добрый тестовый SSD.
В отличие от GMC Force, тут твердотельный диск уверенно крепится на все четыре болта вертикально над жесткими дисками.

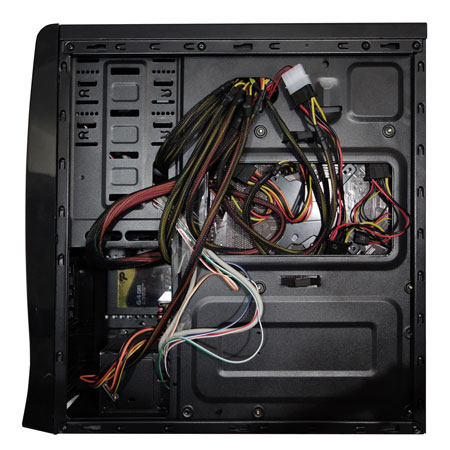

Пришло время заняться организацией кабелей. Все они были проведены через верхнее отверстие за поддон материнской платы, и уже затем вернулись в основной отсек корпуса к необходимым компонентам. Оценить всю картину с обратной стороны корпуса можно на фотографии ниже.
Пара «загадочных штуковин» из комплекта поставки, как вы уже могли догадаться, часть системы организации кабелей. Они устанавливаются в специальные вырезы в поддоне, образуя петлю, которая удерживает жгут кабелей. Но это в теории, в реальности же при установке этих элементов они мешают надеть боковую крышку. Так что пришлось от них избавиться, и только тогда, немного помучавшись, боковая крышка все же была поставлена на отведенное для нее место.

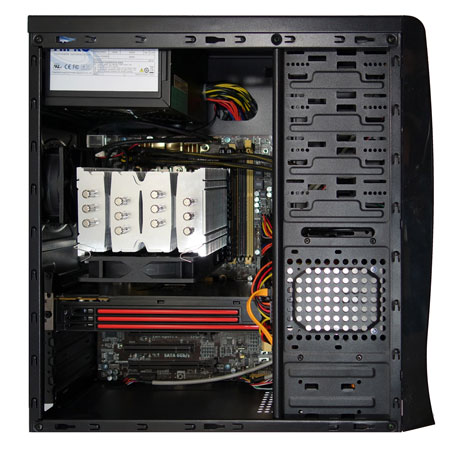

Собранная система выглядит так:
реклама
С точки зрения укладки кабелей, это просто идеальный порядок, которого никак не ожидалось от ультра-бюджетного решения.
Нужно отметить, что все края корпуса хорошо завальцованы и сборка прошла без каких-либо травм.
