Обзор и тестирование серийной процессорной СВО SilverStone Tundra TD02 (страница 2)

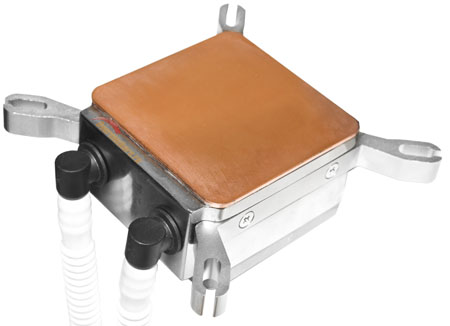

Основание теплосъемника выполнено из меди и не может похвастать идеальной обработкой.

450x326  103 KB. Big one: 1500x1086  190 KB

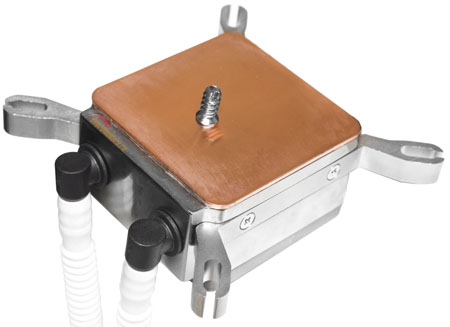

Даже на глаз заметны концентрические следы от фрезы.

реклама

450x327  121 KB. Big one: 1500x1091  211 KB

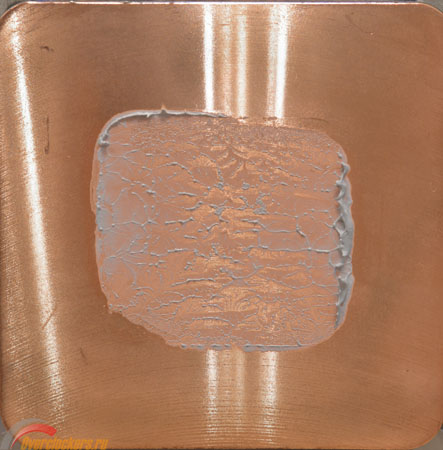

А вот его ровность нареканий не вызывает, что подтверждает слепок термопасты (проблемный участок в левом углу связан с действиями автора, жадного до термоинтерфейса).

443x450  82 KB. Big one: 1477x1500  536 KB

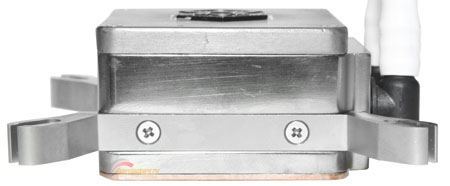

Остальная часть блока изготовлена из алюминия. С двух сторон производитель прикрутил монтажные планки для сокетов Intel.

450x186  108 KB. Big one: 1500x621  181 KB

С одного бока располагается пара отверстий с угловыми адаптерами.

450x222  31 KB. Big one: 1474x727  100 KB

О сердце Tundra TD02 не так много информации, как хотелось бы. Максимальная скорость импеллера составляет 2500 оборотов в минуту (+/-200 RPM), к материнской плате помпа подключается обычным разъемом 3 pin (аналогичные используются для питания вентиляторов). Энергопотребление миниатюрного насоса сравнительно невелико и составляет всего ~3.3 Вт. Скорость вращения автоматически не регулируется, но никто не отменял возможность понижения оборотов с помощью реобаса.

На этом работу с основной конструкцией можно сворачивать и переходить к дуэту из «стодвадцаток», которые обеспечивают продувку радиатора.

Вентилятор

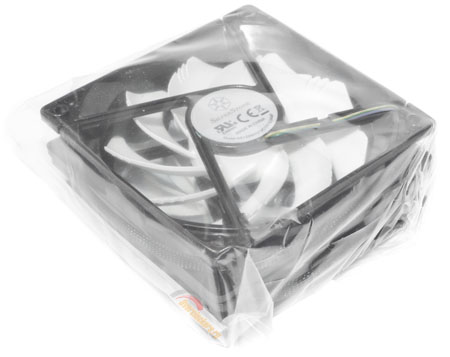

Вместе с Tundra TD02 поставляется пара вентиляторов типоразмера 120 мм. Изначально они запакованы в прозрачный полиэтилен и занимают собственный отсек в защитном каркасе коробки.

450x357  58 KB. Big one: 1500x1191  159 KB

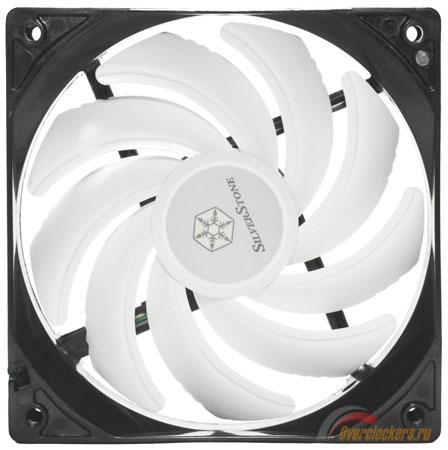

Сердцем дуэта является гидродинамический подшипник, а крыльчатка, состоящая из девяти белых лопастей, способна вращаться в диапазоне от 1500 до 2500 оборотов в минуту.

448x450  68 KB. Big one: 1355x1361  180 KB

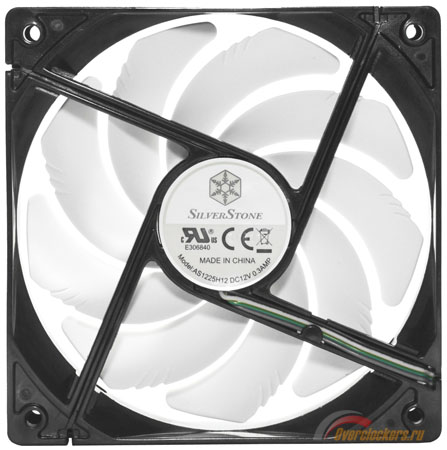

Такие скоростные характеристики лично меня заставили невольно открыть рот, поскольку после двух лет использования СВО более привычны цифры вроде 500-600 RPM, а тут сразу полторы тысячи на минимуме. Как говорится, ничто не предвещало беды.

447x450  89 KB. Big one: 1385x1395  224 KB

Хотя после вдумчивого анализа стало понятно, что ничего другого здесь быть не могло. Все обратили внимание на фотографии радиатора? Такое плотное оребрение просто не будет продуваться более тихоходными вертушками. Но при таком раскладе TD02 тут же лишается весомого плюса, присущего всем системам водяного охлаждения – исключительно низких шумовых показателей при максимальной нагрузке.

От философии вернемся к более приземленным вещам. Высокая скорость позволяет прокачивать до 92 кубических футов в минуту, при шуме от 16 до 33.5 децибел.

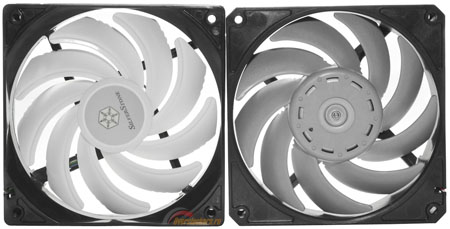

После подробного осмотра возникло стойкое чувство дежавю, будто мне это уже где-то встречалось. Ответ нашелся быстро.

450x229  86 KB. Big one: 1431x728  186 KB

реклама



Не правда ли, очень похоже? Количество и форма лопастей, одинаковый подшипник. Однако для Silverstone такое сравнение должно быть лестно, поскольку «Нежный тайфун» Scythe хорошо подходит для радиаторов по своим характеристикам.

Для питания производитель предусмотрел разъем 4 pin, который позволяет регулировать скорость вращения крыльчатки.

Как уже было сказано, вентиляторы прикручиваются к радиатору с помощью длинных винтов. После этого система охлаждения приобретает законченный вид и толщину 70 мм.

450x340  354 KB. Big one: 1500x1132  466 KB

Такой «бутерброд» может стать проблемой для некоторых корпусов, поэтому хорошо было бы изначально озаботиться вопросами установки.

реклама

Закончив осмотр штатных вертушек, предлагаю обратиться к составу тестового стенда и нюансам установки.

Тестовый стенд

Для водных процедур была собрана система на основе процессора Sandy Bridge:

  • Материнская плата: ASUS Maximus V Gene (Z77, BIOS ver. 1604);
  • Процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
  • Оперативная память: Samsung M378B5273DH0-CH9, 2x4 Гбайта, 1333 МГц;
  • Видеокарта: ASUS Radeon HD 6950, референсная версия;
  • Блок питания: Enermax NAXN82+ 850W, 850 Ватт;
  • Дисковая подсистема:
    • OCZ Vertex 2, 60 Гбайт, SATA II;
    • Corsair Force 3, 120 Гбайт, SATA 6 Гбит/с;
    • Seagate Barracuda 7200.12 ST3500418AS, 500 Гбайт, SATA II;
  • Реобас: Lamptron FC5v2;
  • Корпус: открытый стенд.

Установка и совместимость

О простоте установки производители часто забывают, хотя это тоже очень важный параметр. А с новой «водянкой» Silverstone в моем неофициальном зачете обошла даже Noctua.

реклама

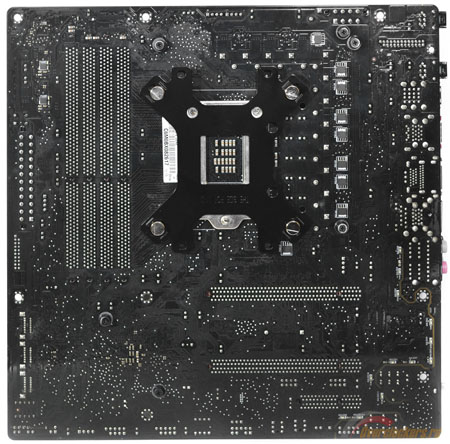

Все начинается с подготовки «бэкплейта». Длинные винты вставляются в необходимые монтажные отверстия и надежно фиксируются резиновыми прокладками, которые приклеены на крестовину.

450x444  197 KB. Big one: 1430x1410  492 KB

С обратной стороны на «хвосты» нанизываются пластиковые вставки, которые в свою очередь фиксируют «бэкплейт».

450x235  131 KB. Big one: 1500x784  279 KB

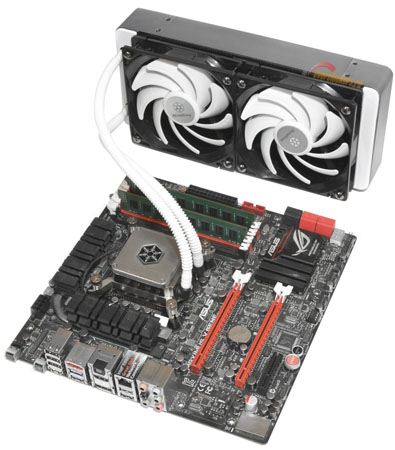

После этого можно вооружиться шприцом с термопастой. Никаких монтажных рамок не нужно – симбиоз водоблока и помпы просто опускается на теплораспределительную крышку процессора, а потом прикручивается четырьмя винтами с накатанной головкой.

реклама

395x450  260 KB. Big one: 821x935  356 KB

Единственный минус во всем процессе заключается в радиаторе на жестких шлангах, который постоянно мешается, сваливается и грозит сорвать гофрированные трубки с фитингов.

Сам процесс занимает от силы минут 10 при условии, что системная плата располагается вне корпуса. При монтаже внутри системного блока процесс будет отличаться только последовательностью: для того, чтобы радиатор не мешал процессу, сначала надо будет закрепить его на отведенном месте, и только потом браться за материнскую плату.

Необходимо заметить, что привычный раздел о совместимости практически отсутствует, поскольку небольшой водоблок и помпа не создают помех для каких-либо компонентов компьютера. Даже фитинги находятся далеко от первого слота PCI-E и не препятствуют установке видеокарты.

На этой радужной ноте предлагаю перейти к списку технических характеристик и соперникам TD02.
