Героем обзора стала системная плата форм-фактора Mini-ITX. MSI Z87I основана на наборе системной логики Intel Z87 и предназначена для процессоров в конструктиве LGA 1150. Такие решения – продукт весьма специфичный, и всегда связан с компромиссами. Но в данном случае перед нами попытка производителя сделать сбалансированный продукт, удовлетворяющий требованиям большинства пользователей.

5 декабря 2013, четверг 12:00

Ivan_FCB для раздела Лаборатория

Страница 3 из 4

Система питания

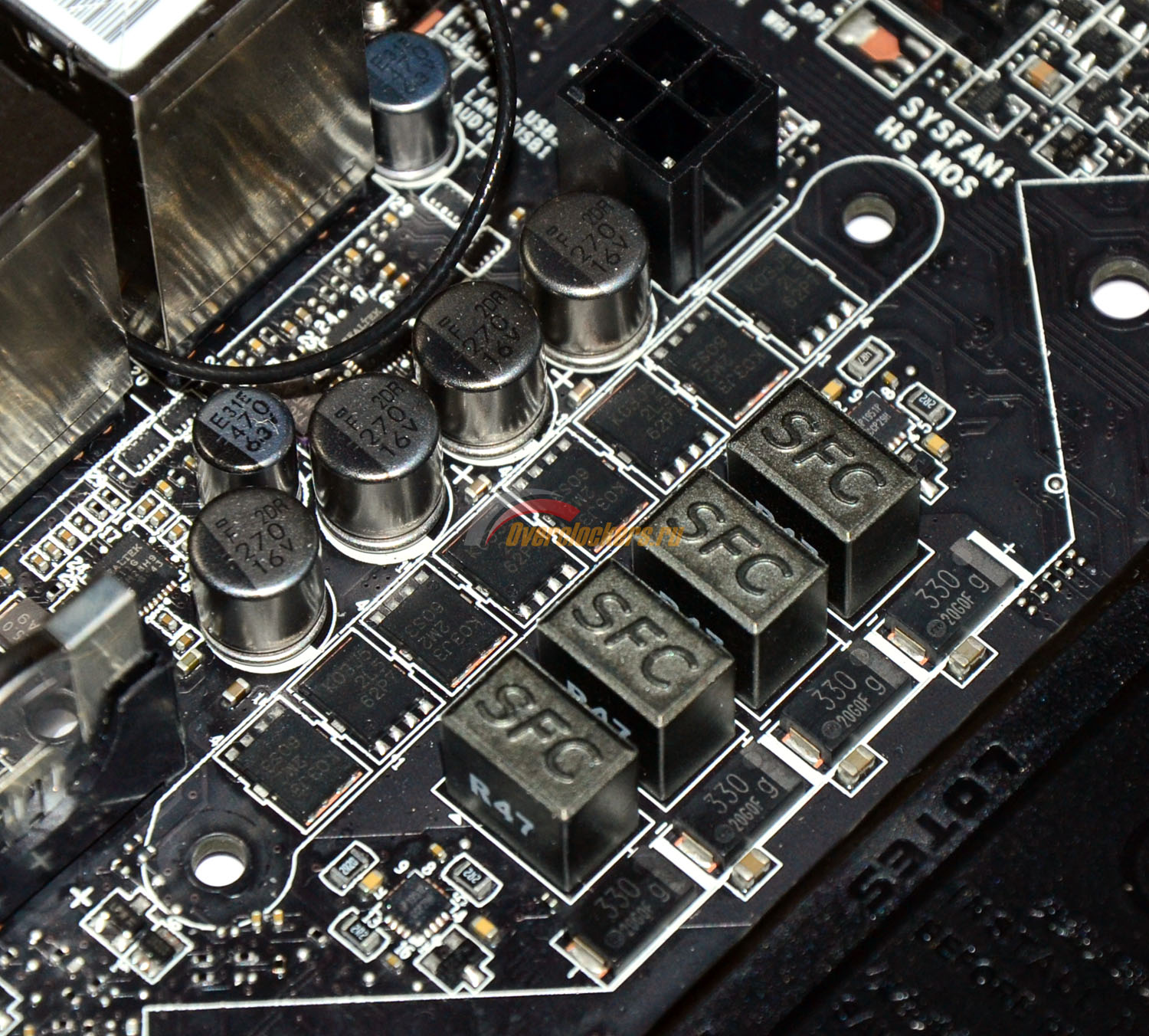

Преобразователь питания процессора выполнен по четырехфазной схеме:

450x406 111 KB. Big one: 1500x1352 440 KB

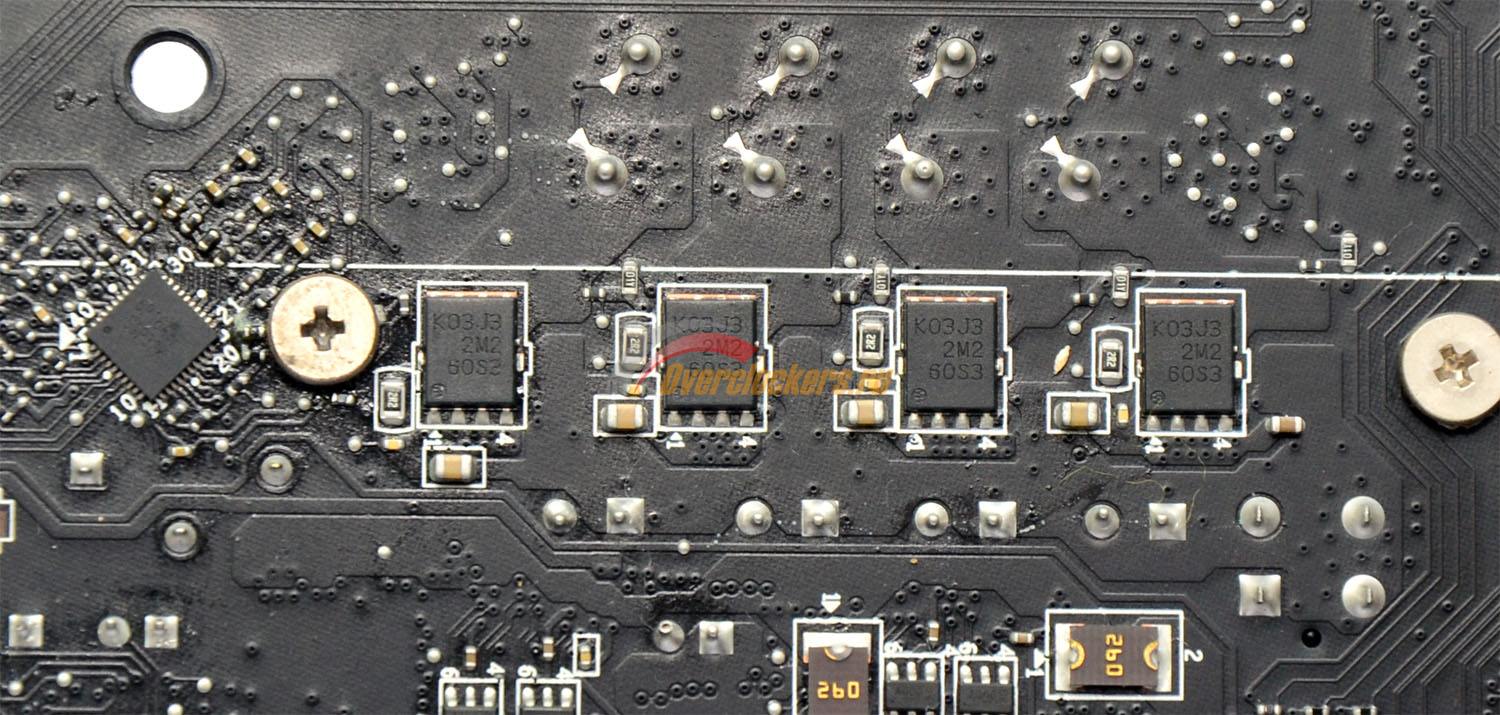

Часть элементов преобразователя расположена с обратной стороны системной платы:

Элементная база схожа с той, что используется на недавно протестированной MSI Z87-G45 Gaming: применен тот же четырехфазный ШИМ-контроллер uPI Semiconductor uP1649P, в качестве драйверов взяты uPI Semiconductor uP1649P (на сей раз в количестве двух штук, каждый из драйверов обслуживает работу двух фаз питания), транзисторы промаркированы как K03J3 и K03J5.

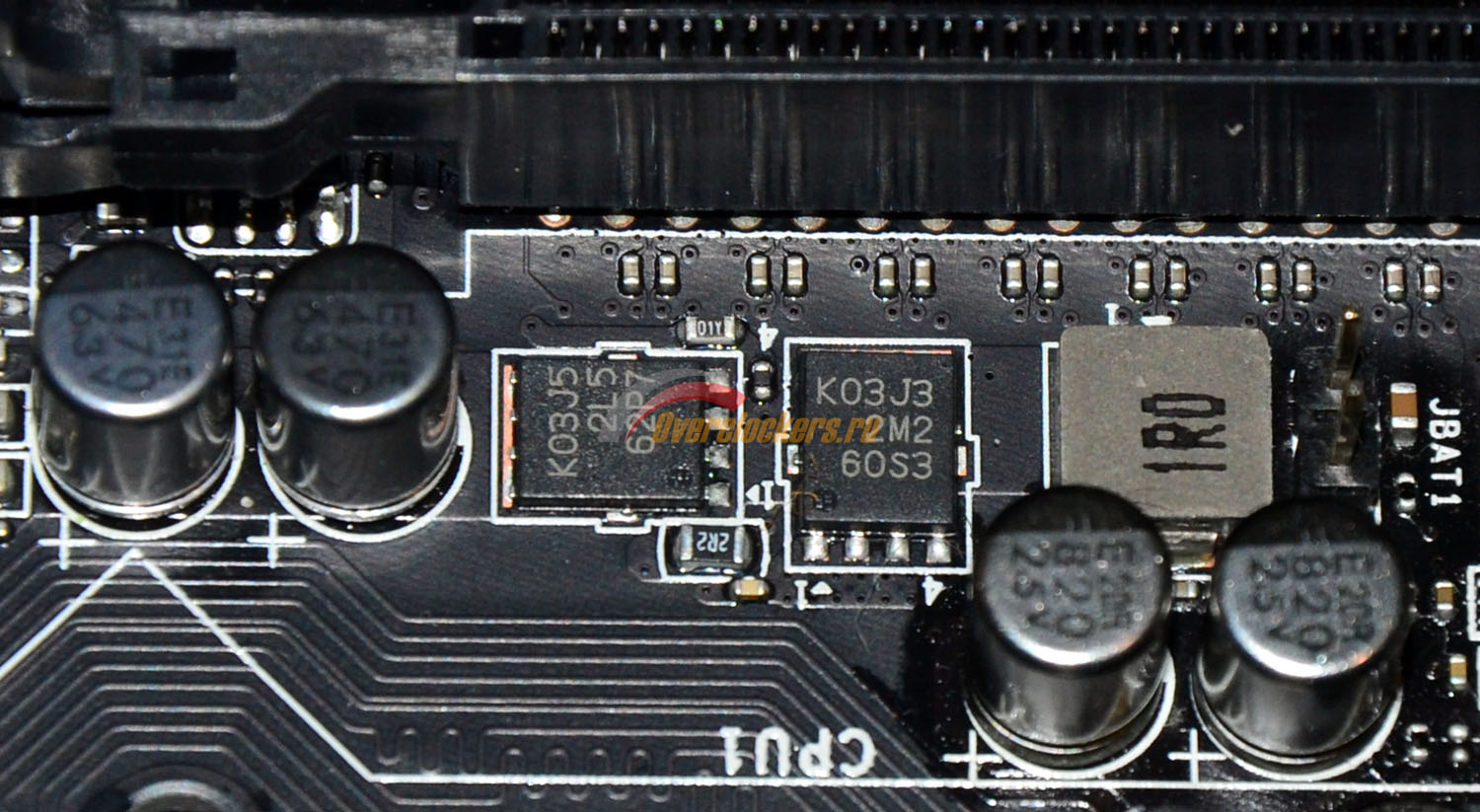

Преобразователь питания памяти однофазный:

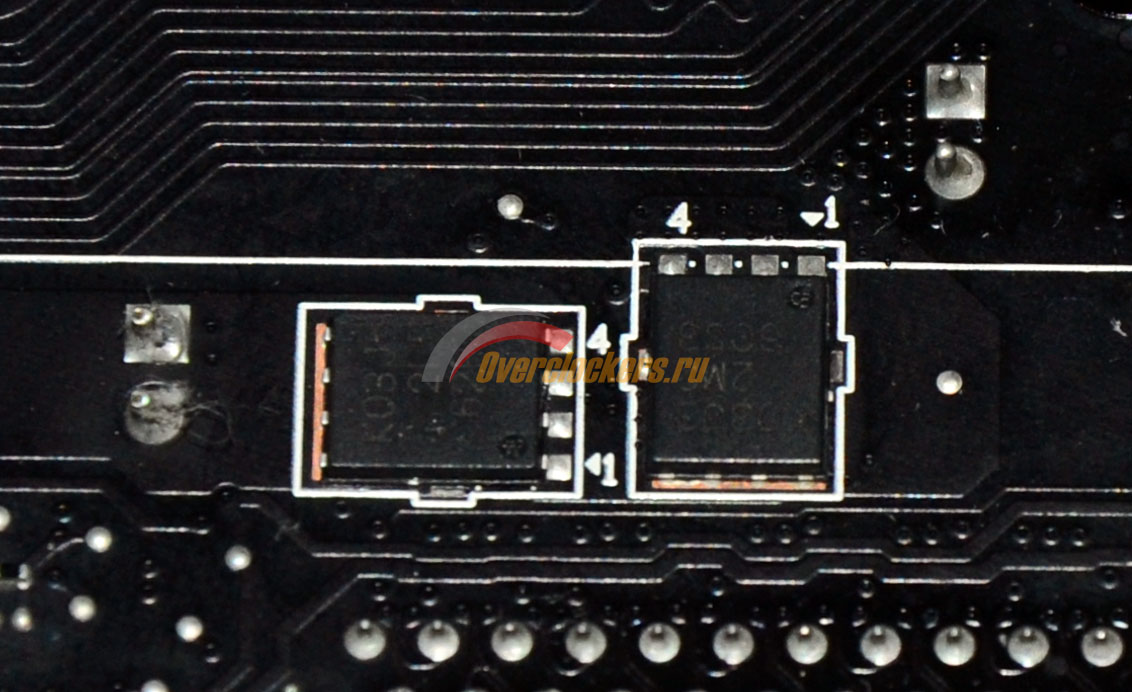

Как и в случае с преобразователем питания ЦП, часть элементов расположена с обратной стороны материнской платы:

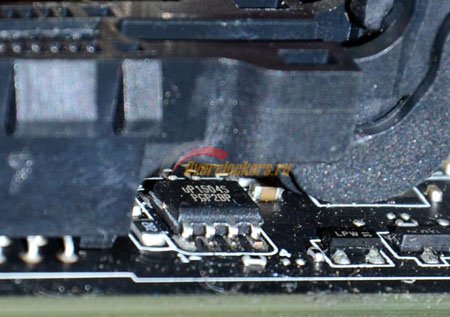

ШИМ-контроллер запрятан под защелку слота PCI-E X16:

В качестве контроллера используется uPI Semiconductor UP1504, в качестве транзисторов – два K03J3 и два K03J5.

Технические характеристики

Поддерживаемые процессоры	Intel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Pentium®/Celeron® Processors Supports Intel® 22 nm CPU Supports Intel® Turbo Boost Technology 2.0 *The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
Системная шина, частота	DMI 2.0
Системная логика	Intel Z87
Оперативная память	2 x 240-pin DDR3 DIMM, двухканальный режим, до 16 Гбайт при частоте 1066/ 1333/ 1600/ 1866 (разгон)/ 2000 (разгон)/ 2133 (разгон)/ 2200 (разгон)/ 2400 (разгон)/ 2600 (разгон)/ 2666 (разгон)/ 2800 (разгон)/ 3000 (разгон) МГц
Слоты расширения	1x PCI-E 3.0 X16;
Поддержка Multi-GPU	Нет
Поддержка SATA/RAID	Intel Z87: 4x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5
Поддержка eSATA	Нет
Поддержка IDE и FDD	Нет
Сеть	2 x Realtek® 8111G Gigabit LAN controller
Беспроводная сеть	Wi-Fi/Bluetooth mini-PCIe card with Intel Centrion Wireless-N 2230 chip. - Supports Wi-Fi 802.11 b/g/n, dual band up to 300 Mbps speed. - Supports Intel® Wireless Display (WiDi) - Supports Bluetooth v4.0 (includes Bluetooth Low Energy and Bluetooth 3.0+HS)
Аудио	Realtek® ALC892 Codec - 7.1-Channel High Definition Audio - Supports S/PDIF output
USB 2.0	Intel Z87: 4x USB 2.0
USB 3.0	Intel Z87: 6x USB 3.0
IEEE-1394	Нет
Системный мониторинг	Nuvoton NCT6779D
Питание материнской платы	ATX 24-pin, 4-pin ATX 12V
Разъемы задней панели	1 x PS/2 порт для клавиатуры/мыши Кнопка ClearCMOS Кнопка GO2BIOS Оптический порт S/PDIF 2 выхода под Wi-Fi антенны 1 x HDMI 1 x DisplayPort 1 x DVI-I 2 x LAN 4 x USB 3.0 2 x USB 2.0 6 аудио входов/выходов 3.5-мм mini-jack
Фирменные технологии	Military Class 4 OC Genie 4 Click BIOS 4 Intel Wireless Display Sound Blaster Cinema Total Fan Control Super RAID Wi-Fi Bluetooth Command Center
Размеры, мм	170 x 170
Форм-фактор	Mini-ITX.

Возможности BIOS Setup

UEFI меню материнских плат MSI унифицировано, и ранее было подробно рассмотрено в обзоре MSI Z87-G45 Gaming. Приведу лишь основные отличия.

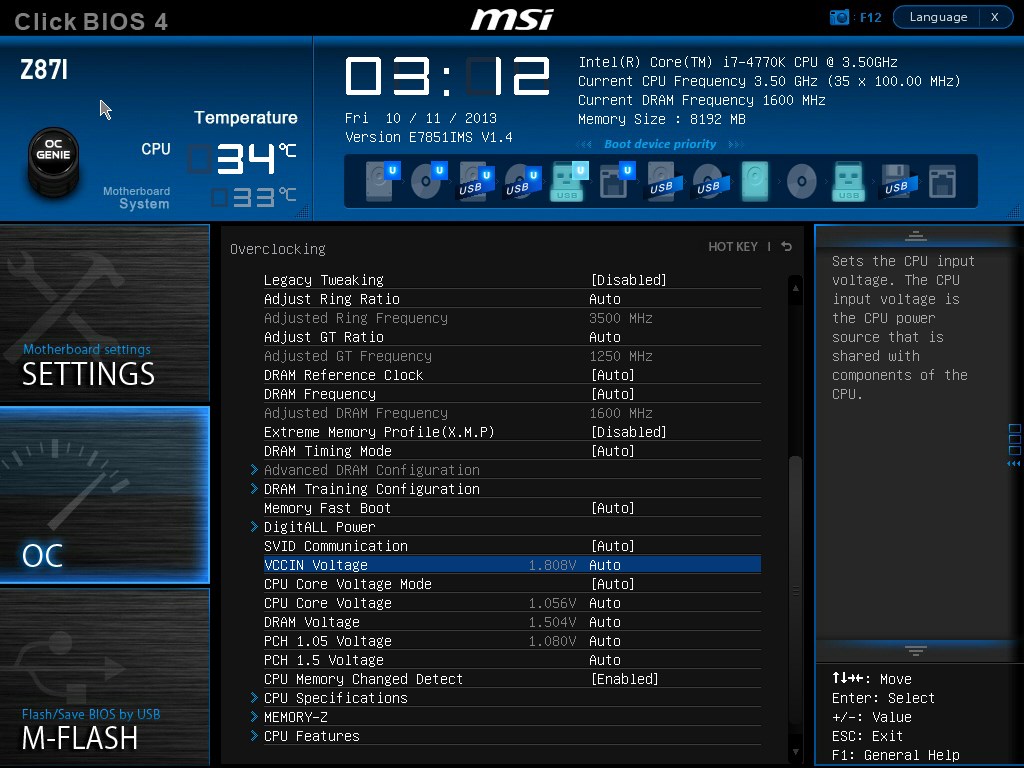

Одним-единственным, но зато серьезным отличием настроек стал перечень доступных для изменения напряжений, а также диапазон их значений:

«Под нож» пошла регулировка напряжения питания встроенной графики, регулировка напряжения CPU Ring, а также регулировка напряжений CPU SA Voltage, CPU IO Analog Voltage и CPU IO Digital Voltage, которые относятся к работе контроллера памяти.

Итого, получившийся список доступных для изменения напряжений и диапазон регулировок:

Напряжение	Минимальное значение, В	Максимальное значение, В	Шаг изменения напряжения, В
VCCIN Voltage	1.2	2.3	0.001
CPU Core Voltage	0.8	1.3	0.001
DRAM Voltage	0.3	2.445	0.075 в диапазоне 0.3-1.5, 0.015 в диапазоне 1.5-2.445
PCH 1.05 Voltage	0.7	1.68	0.05 в диапазоне 0.7-1.05, 0.01 в диапазоне 1.05-1.68
PCH 1.5 Voltage	0.8	2.13	0.05 в диапазоне 0.8-1.5, 0.01 в диапазоне 1.5-2.13

Напряжение питания CPU можно поднять максимум до 1.3 В, видимо, таким образом производитель предостерегает от сильного разгона процессора, который может навредить системной плате.

В остальном, различий в меню разгона и его подразделах нет.

Управление вентиляторами

В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления оборотами вентиляторов.

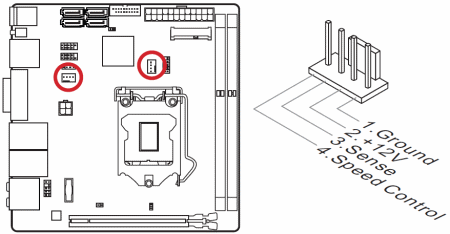

Расположение разъемов для подключения вентиляторов на MSI Z87I:

В распоряжении MSI Z87I находится всего два разъема для их подключения, этого, на мой взгляд, мало, даже несмотря на форм-фактор Mini-ITX. Оба разъема полноразмерные 4-pin, то есть должны быть с поддержкой ШИМ-управления скоростью вращения крыльчаток.

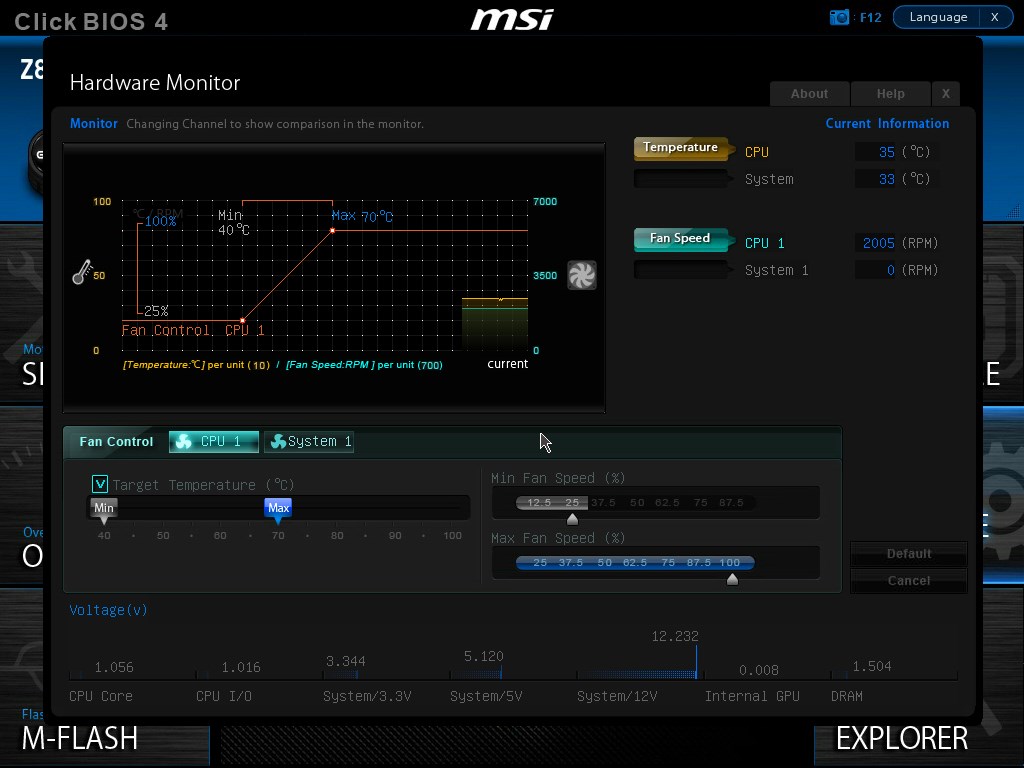

Настройки по управлению оборотами вентиляторов содержатся в разделе HARDWARE MONITOR:

Меню предельно простое и удобное: для каждого из вентиляторов можно задать целевые значения минимальной и максимальной температуры процессора, а также уровни скорости вращения, которые будут соответствовать минимальной и максимальной температуре. Динамика изменения скорости вращения при изменении настроек сразу отображается на графике.

Для CPU разъема доступно значение минимальной скорости вращения 12.5 %, для System разъема доступна установка минимальной скорости на 50%. Регулировку последнего можно как привязать к температуре процессора, так и просто зафиксировать скорость вращения на постоянном уровне.

Проверка возможностей регулировки оборотов производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.

Разъем	Диапазон регулировки оборотов Scythe Ultra Kaze 2000 (3-pin), об/мин.	Диапазон регулировки оборотов Zalman ZP1225ALM (4-pin), об/мин.
CPU	Нет	894-2012
System	Нет	1541-2017

Как видно по результатам тестирования, материнская плата не способна управлять оборотами 3-pin вентилятора ни в одном из разъемов. Для 4-pin вентилятора широкий диапазон скоростей вращения предоставляет CPU разъем, в System разъеме диапазон регулировок уже.
