Тестовый стенд
Тестирование материнской платы MSI Z87I проводилось на следующей конфигурации:
- Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
- Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
- Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Ватт;
- Корпус: открытый стенд.
Проверка разгона
Разгон по BCLK
При использовании CPU Strap 1.0 материнская плата показала полностью идентичное с Z87 XPOWER поведение. В автоматическом режиме Z87I переключала CPU Strap со значения 1.0 на 1.25 при разгоне базовой частоты 104.22 -> 104.28 МГц.
реклама

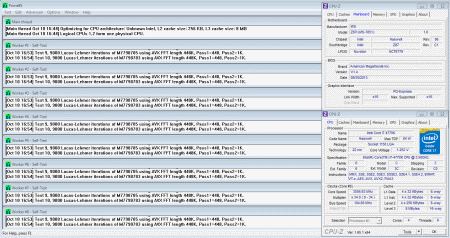

Максимальный результат разгона с использованием коэффициента CPU Strap 1.0, как и в случае с Z87 XPOWER, составил 104.6 МГц:
При попытках использования CPU Strap 1.25 плата продемонстрировала капризность: изначально, при первых попытках разгона система проходила POST на частотах вплоть до 139 МГц, операционную систему удалось загрузить на 138 МГц. Но чем дольше работала система, тем хуже обстояли дела с разгоном базовой частоты, спустя некоторое время не удалось стабилизировать систему и при установке базовой частоты 125 МГц. Видимо, что-то у материнской платы перегревается, скорее всего – PCH.
При использовании CPU Strap 1.67 была пара попыток удачного прохождения POST в диапазоне значений базовой частоты 148-155 МГц, но загрузить операционную систему так и не удалось.
Сложно сказать, что стало ограничителем разгона, то ли температурный режим, то ли невозможность управления вторичными напряжениями.
Разгон оперативной памяти
Замер напряжения питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
|
|
|
|
|
|
реклама
Замеры производились при помощи мультиметра Mastech MY64. Как видно по результатам замеров, материнская плата склонна занижать напряжение питания памяти. Уровень занижения остается приблизительно одинаковым независимо от установленных в UEFI значений.

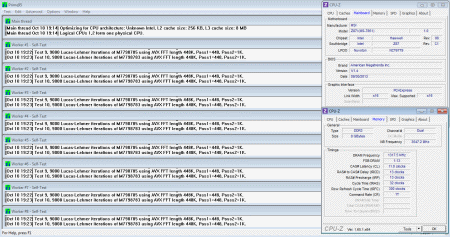

Комплект G.Skill на MSI Z87I заработал на частоте 2635 МГц:
Хороший результат разгона, даже лучше, чем у Z87-G45 Gaming. И это притом, что отсутствует возможность изменения напряжения питания на контроллере памяти. Видимо, MSI Z87I хоть и не дает изменить вторичные напряжения, но и сама их устанавливает не в штатные значения.

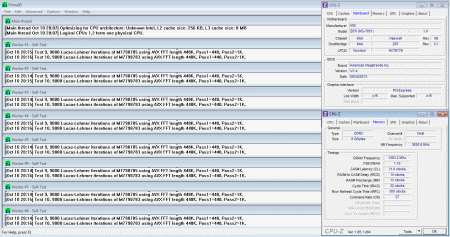

Комплект Corsair заработал на частоте 2766 МГц:
В отличие от результатов разгона G.Skill, здесь уже можно делать какие-то выводы. Ранее изучение частотного потенциала данного комплекта с материнскими платами ASUS Maximus VI Impact и Maximus VI Formula показало, что для такого уровня разгона памяти необходимо значение CPU SA Voltage как минимум на уровне 1.1-1.12 В, следовательно, хоть Z87I и не дает возможности управления напряжением SA, сама задирает напряжение неплохо.
Разгон процессора
Работа Load-Line Calibration для CPU Input Voltage:
Напряжение |
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vdroop Offset Control Auto |
|
|
|
CPU Vdroop Offset Control 12.5% |
|
|
|
CPU Vdroop Offset Control 25% |
|
|
|
CPU Vdroop Offset Control 37.5% |
|
|
|
CPU Vdroop Offset Control 50% |
|
|
|
CPU Vdroop Offset Control 62.5% |
|
|
|
CPU Vdroop Offset Control 75% |
|
|
|
CPU Vdroop Offset Control 87.5% |
|
|
|
CPU Vdroop Offset Control 100% |
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. Для дальнейшего разгона использовался режим 37.5%.
Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, в качестве системы охлаждения теперь используется СЖО, а не Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).

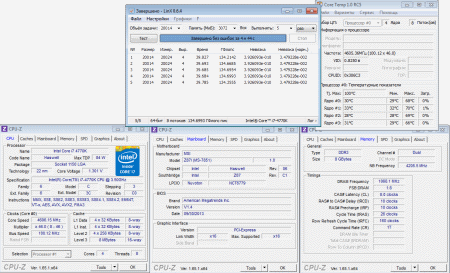

Так как максимальное напряжение, которое на MSI Z87I можно выставить в настройках, составляет 1.3 В, то по сравнению со всеми другими протестированными ранее Z87 платами результаты разгона процессора хуже. Так, результат разгона, достигнутый с MSI Z87I, составил 4606 МГц:
реклама
CPU Ring погнался до 4205 МГц, значит плата установила напряжение приблизительно в диапазоне 1.1-1.14 В, практически на уровне штатного для процессора.
К результату разгона можно отнестись двояко: с одной стороны, он хуже, чем у других протестированных ранее плат, с другой – цифра 4606 МГц не так уж и плоха, ведь модель MSI относится к форм-фактору Mini-ITX и к недорогому ценовому сегменту, а напряжение питания процессора 1.3 В является неплохим значением с точки зрения соотношения «разгон/энергопотребление», чего обычно и пытаются добиться в компактных системах.
Используемые напряжения процессора:
- CPU Input Voltage: 1.95 В;
- CPU Core Voltage: 1.3 В.
Температурный режим материнской платы
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~24-25 градусов по Цельсию.
Поскольку теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на тестируемую материнскую плату.
В качестве теста для прогрева использовался Prime 95 Small FFTs.
Радиатор |
в простое |
под нагрузкой |
Радиатор преобразователя питания процессора |
|
|
Радиатор набора системной логики |
|
|
Температурный стресс-тест материнская плата пройти не смогла: несмотря на более щадящий по сравнению с другими платами режим разгона процессора (с напряжением питания 1.3 В), система охлаждения с отводом тепла не справилась. Радиатор преобразователя питания ЦП разогрелся до температуры 81 градус менее чем за пять минут нагрузки. Продолжать дальнейшие издевательства над системой при таком раскладе смысла не было, и нагрузка была отключена.
Не порадовал и температурный режим набора системной логики, все же 66 градусов – многовато.
Встроенный звук
Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Установленный на материнской плате кодек – Realtek ALC892.
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Сравнение результатов с Z87-G45 Gaming, а также с ближайшими ценовыми конкурентами среди рассмотренных ранее плат других производителей – ASUS Z87-A и Gigabyte GA-Z87-HD3:
аудиокодек |
Realtek ALC892 |
Realtek ALC1150 |
Realtek ALC892 |
Realtek ALC892 |
||||
|
|
|
|
|
|
|
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
|
|
|
|
|
|
Уровень шума, дБ (А) |
|
|
|
|
|
|
|
|
Динамические диапазон, дБ (А) |
|
|
|
|
|
|
|
|
Гармонические искажения, % |
|
|
|
|
|
|
|
|
Гармонические искажения + шум, дБ(A) |
|
|
|
|
|
|
|
|
Интермодуляционные искажения + шум, % |
|
|
|
|
|
|
|
|
Взаимопроникновение каналов, дБ |
|
|
|
|
|
|
|
|
Интермодуляции на 10 кГц, % |
|
|
|
|
|
|
|
|
Общая оценка |
|
|
|
|
|
|
|
|
Материнская плата показала результаты, совпадающие в пределах погрешностей с аналогичными показателями моделей других производителей с тем же используемым кодеком.
Заключение
Как и у большинства других системных плат, у MSI Z87I есть как свои преимущества, так и свои недостатки. Если сопоставить одно и другое, то по итогам тестирования все же перевешивают положительные качества. Одновременное сочетание таких параметров, как две сетевые карты, наличие модуля Wi-Fi/Bluetooth, форм-фактор Mini-ITX и набор системной логики Intel Z87 со средним ценником ~4200 рублей очень хорошее подспорье, лично мне сложно припомнить похожие решения других производителей со схожим соотношением стоимости к функциональности.
А вот что оставило ложку дегтя (может и небольшой черпак, а не ложку, вопрос субъективного характера), так это смещенный к правому нижнему краю платы процессорный разъем, что может негативно повлиять на совместимость системы с крупногабаритными процессорными кулерами. В минусы запишем и слабую эффективность системы охлаждения платы, и ограниченные возможности по разгону системы в плане установки напряжений, что скорее вытекает из предыдущего пункта.
Плюсы:
- Форм-фактор Mini-ITX;
- Низкая стоимость (~4200 рублей на момент тестирования);
- Две сетевые карты;
- Наличие модуля Wi-Fi/Bluetooth;
- Неплохие результаты разгона оперативной памяти.
Минусы:
- Смещенный к правому нижнему краю платы процессорный разъем может негативно повлиять на совместимость системы с крупногабаритными процессорными кулерами;
- Неэффективная система охлаждения материнской платы;
- Отсутствие доступа к управлению вторичными напряжениями, а также ограничение CPU VCore на уровне 1.3 В;
- Неудобное расположение колодки подключения корпуса;
- Всего два разъема для подключения вентиляторов, при этом ни один из них не способен управлять оборотами 3-pin вентилятора.
Страница материнской платы MSI Z87I на официальном сайте производителя:
Выражаем благодарность:
- Компании MSI за предоставленную на тестирование материнскую плату MSI Z87I.
