Система охлаждения

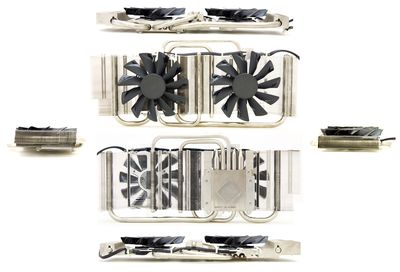

Система охлаждения MSI N770 Lightning состоит из типичных частей.
Широкий кожух с вентиляторами сочетается с массивным радиатором и парой охлаждающих пластин спереди и сзади. Оба элемента рабочие, спереди охлаждается память и система питания, сзади – остальная часть преобразователя. А поскольку пластины скреплены между собой винтами в количестве почти одного десятка, то можно говорить и об усиливающем эффекте. К сожалению, кожух не снимается без полной разборки системы охлаждения.
Удаление пыли осуществляется с помощью специального алгоритма управления вентиляторами. При старте системы вентиляторы на время раскручиваются в обратную сторону, тем самым удаляя накопившуюся пыль. Так они продолжают вращаться вплоть до загрузки ОС. Когда уже виднеются «окошки», вертушки резко меняют сторону вращения и еще пару секунд назойливо жужжат.
реклама
Мониторинг оборотов по-прежнему отслеживает только один вентилятор. Впрочем, работать они должны синхронно.
Под кожухом находится крупный радиатор, вытянутый на всю длину карты, в основании которого размещена алюминиевая вставка. В центре сделано пять углублений под тепловые трубки, а сверху закреплена ответная часть. Тепловые трубки диаметром 6 и 8 мм расходятся по бокам. Крепление трубок к ребрам радиатора плотное. Сами ребра соединены между собой замками.
Легко заметить, что никаких изменений в конструкции СО с момента появления Twin Frozr IV на N680 не произошло.
В местах контакта тепловых трубок с основанием и ребрами отчетливо видны следы припоя. На этот раз опрессовка трубок на концах вдоль ребер не вызывает вопросов: ребра не болтаются по ходу движения трубок. В отличие от многих других систем охлаждения, трубки в основании не стали плющить, а контакт происходит по всей площади.
При этом пара больших вентиляторов (в реальности их диаметр составляет 95 мм) обдувает большую часть радиатора и, что не менее важно, пластину охлаждения памяти и VRM. Толщина самой пластины составляет 3 мм.
Тестовый стенд
реклама
Тестирование видеокарты MSI N770GTX Lightning проходило в составе следующей конфигурации:
- Материнская плата: ASUS MAXIMUS VI HERO (Intel Z87, LGA 1150);
- Процессор: Intel Core i7-4770К 4200 МГц (100 МГц х 42, 1.25 В);
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: GeiL EVO Veloce 2400 МГц, 2 модуля x 8 Гбайт, (10-12-12-31-1T, 1.65 В);
- Жесткий диск: SSD Corsair Force Series GT, 128 Гбайт;
- Блок питания: Corsair AX1200i Digital, 1200 Ватт;
- Аудиокарта: ASUS Xonar HDAV 1.3;
- Операционная система: Microsoft Windows 7 x64 SP1.
Перечень используемых контрольно-измерительных приборов и инструментов
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG;
- Микрофон: Philips SBC ME570.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял <20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Звуко- и видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Unigine Heaven Benchmark v4.0. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи вы смогли услышать именно максимальный шум. При просмотре видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Уровень потребления электричества в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые на графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место.
Нюансы, возникшие в процессе тестирования, я постараюсь подробно объяснить по мере их возникновения.
Исследование потенциала системы охлаждения
Пояснения к графикам:
- Красная линия – максимальная температура.
- Синяя – в режиме простоя.
- Черная линия показывает уровень издаваемого шума, при определенных оборотах вентилятора.
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 20% (для моделей NVIDIA от 35%) до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с черной линией – уровень шума.
Все участники тестировались с заводскими частотами. Учтите, что звукозапись в видеоматериалах приукрашает уровень шума.
Температура графического ядра и обороты вентилятора/ов.
реклама
В управлении вентиляторами обозначился прогресс. MSI опустила верхнюю границу до 1300 об/мин и существенно понизила уровень шума. Минимальными оборотами теперь считается число 1000, а не 1050. Вроде меньше на 50 об/мин, а тише не становится. Да все потому, что тип и марка вертушек не меняется который год, вдобавок я столкнулся с посторонними шумами из недр СО. На этот раз мне не повезло с экземпляром, возможно, вам повезет больше.
Температура системы питания и обороты вентилятора/ов.
Меньший нагрев графического процессора и VRM вызван низким начальным напряжением, которое почти на 0.1 В ниже, чем у N680.
Сводный анализ производительности систем охлаждения
Для корректного сравнения возьмем несколько близких по параметрам конкурентов.
Без нагрузки.
- MSI N770 Lightning – 30%, 1000 об/мин, 35°C, 31.1 дБА, VRM 38°C.
- ASUS GTX770-DC2OC-2GD5 – 46%, 1500 об/мин, 42°C, 26.7 дБА, VRM 54°C.
- Palit GeForce GTX 770 Jetstream – 30%, 800 об/мин, 39°C, 26.8 дБА, VRM 44°C.
- Inno3D iChill GeForce GTX 770 HerculeZ X3 Ultra – 33%, 1050 об/мин, 38°C, 28.0 дБА, VRM 50°C.
- Zotac GeForce GTX 770 – 33%, 1050 об/мин, 40°C, 26.0 дБА, VRM 53°C.
- Gainward GTX 770 – 35%, 1100 об/мин, 30°C, 26.2 дБА, VRM 37°C.
Под нагрузкой.
- MSI N770 Lightning – 43%, 1300 об/мин, 58°C, 35.0 дБА, VRM 63°C.
- ASUS GTX770-DC2OC-2GD5 – 73%, 2350 об/мин, 63°C, 34.2 дБА, VRM 68°C.
- Palit GeForce GTX 770 Jetstream – 40%, 1100 об/мин, 72°C, 30.0 дБА, VRM 73°C.
- Inno3D iChill GeForce GTX 770 HerculeZ X3 Ultra – 42%, 1250 об/мин, 56°C, 32.5 дБА, VRM 79°C.
- Zotac GeForce GTX 770 – 52%, 1550 об/мин, 70°C, 31.5 дБА, VRM 90°C.
- Gainward GTX 770 – 50%, 1500 об/мин, 70°C, 33.2 дБА, VRM 72°C.
Под нагрузкой необходимо учитывать напряжение и частоту видеокарт. Для наглядности добавим недостающие для анализа данные из теста.
- MSI N770 Lightning – заявленная частота 1150-1200 МГц, реальная 1250 МГц, напряжение ~1.2 В.
- ASUS GTX770-DC2OC-2GD5 – заявленная частота 1058-1100 МГц, реальная 1163 МГц, напряжение ~1.2 В.
- Palit GeForce GTX 770 Jetstream – заявленная частота 1150-1200 МГц, реальная 1250 МГц, напряжение ~1.2 В.
- Inno3D iChill GeForce GTX 770 HerculeZ X3 Ultra – заявленная частота 1050-1100 МГц, реальная 1150 МГц, напряжение ~1.2 В.
- Zotac GeForce GTX 770 – заявленная частота 1150-1200 МГц, реальная 1230-1250 МГц, напряжение ~1.2 В.
- Gainward GTX 770 – заявленная частота 1150-1200 МГц, реальная 1250 МГц, напряжение ~1.2 В.
Вы только посмотрите, судя по всему, большая часть производителей пытается по максимуму выжать соки из бедного GK104. В четырех ускорителях из шести графический процессор работает на частоте 1250 МГц, в двух последних – 1150-1163 МГц. Что остается делать оверклокерам?
Соотношение температуры GPU в 2D и уровня шума в автоматическом режиме.
Любая из протестированных видеокарт укладывается в границу комфортности, составляющую 30 дБА, за исключением модели MSI. Она чуть-чуть перешагнула порог слышимости на расстоянии в 50 см.
Соотношение температуры GPU в 3D и уровня шума в автоматическом режиме.
Нереференсные СО во многом превосходят штатную систему охлаждения эталонной версии как по шуму, так и по нагреву. Лидер, согласно результатам – Palit, ближе всего к нему – Zotac GTX 770. Неплохой вариант и Inno3D. В целом все результаты ровные, но некоторые ровнее других.
Lightning оказался самой громкой и наименее горячей наравне с Inno3D. Возможно, стоило еще повернуть настройку вентиляторов MSI в сторону уменьшения оборотов? А вот референсный вариант самый худший и самый горячий. На деле он работает на пороге срабатывания защиты по температуре.
