Сводный анализ СО GeForce GTX 770
Поскольку все GeForce GTX 770 основаны на одном графическом процессоре и наделены похожим питанием (в среднем выдающим 1.2 В под нагрузкой), то появляется возможность сравнить различные системы охлаждения.

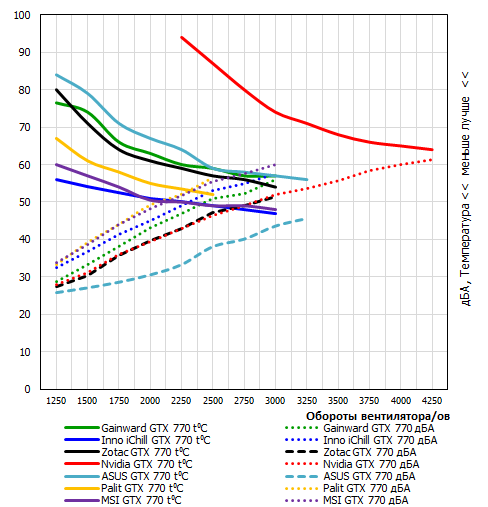

Сравнительный график температуры GPU и уровня шума под нагрузкой.
На одинаковых оборотах предпочтительнее видеокарта ASUS, отличившаяся самыми тихими вентиляторами. Две модели Inno3D и MSI являются обладателями не только самых эффективных СО, но и самых шумных. Видимо, MSI считает, что у оверклокеров пониженная чувствительность слуха. В реальности тип и характер шума ускорителя MSI не такой противный, просто он выше, чем у остальных.
реклама
Сравнительный график температуры системы питания и уровня шума под нагрузкой.
По эффективности охлаждения цепи питания MSI делит лидерство с монолитной конструкцией Palit. Но у последней почти референсный дизайн, а у MSI большее число фаз. Равный результат говорит о превосходстве средств охлаждения Lightning.
Разгон
Компания NVIDIA полностью запретила разгон, пусть и неофициально, своими методами. Пользователей лишили самого важного инструмента – возможности управлять напряжением. Формально эта опция осталась, но, скажите, +37 мВ – это ли повод для радости? Запрет распространился на все видеокарты, включая легендарный Lightning, и при заходе в настройки MSI Afterburner вас ждет разочарование. Все заявленные оверклокерские способности продукта раскроются только обладателю спецверсии ПО.
Остальным придется полагаться на запас, заложенный производителем, а он совсем небольшой. Хорошо, если получится зафиксировать частоту 1250 МГц, в среднем же результаты входят в диапазон от 1200 до 1275 МГц.
Вернемся к результатам и оценим участников:
- MSI N770 Lightning – 109%, GPU Boost 1250 МГц, напряжение ~1.2 В.
- ASUS GTX770-DC2OC-2GD5 – 106%, GPU Boost 1163 МГц, напряжение ~1.2 В.
- Palit GeForce GTX 770 Jetstream – 106%, GPU Boost 1250 МГц, напряжение ~1.2 В.
- Inno3D iChill GeForce GTX 770 – 106%, GPU Boost 1250 МГц, напряжение ~1.2 В.
- Zotac GTX 770 – 106%, GPU Boost 1150 МГц, напряжение ~1.2 В.
- Gainward GTX 770 – 106%, GPU Boost 1250 МГц, напряжение ~1.2 В.
Максимальный уровень TDP заранее ограничивает разгон всех видеокарт, но таковы требования NVIDIA.
реклама
Как уже упоминалось, большинство карт уперлось в значение от 1200 до 1275 МГц на стандартном напряжении. А что произошло с MSI? До 1275 МГц она демонстрировала вполне обычные характеристики, а потом пришлось прибегнуть к небольшому фокусу с MSI Afterburner. Его суть заключается в подмене или, лучше сказать, к добавлению строк, заставляющих вспомнить о ШИМ-контроллере. Аналогичная микросхема ставилась на N680 и нам была доступна расширенная настройка питанием +100 мВ. Как же дать MSI второй шанс, раз сам производитель лишил модель возможности работать по-оверклокерски?

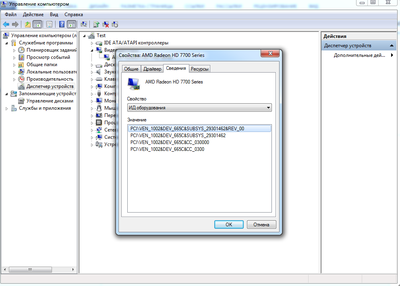

В «Диспетчере устройств» находим пункт с видеокартой. Заходим в «Свойства»», затем в «Сведения». Далее ищем строку «ИД оборудования» и запоминаем ее.
В папке с MSI Afterburner заходим в каталог profiles,…
… находим файл с ИД карты и в конце добавляем:
[Settings]
VDDC_Generic_Detection = 0
VDDC_CHL8318_Detection = 46h
VDDC_CHL8318_Type = 1
Тем самым заставляя программу работать напрямую с ШИМ-контроллером. Возможно, что файлов будет два, тогда строчки надо вписывать везде.
С расширенной версией ПО vGPU можно поднимать выше 1.35 В, но это не советуется делать на штатном охлаждении. Карта раньше максимального значения будет сбрасывать частоты, и только с водяной СО или еще лучше под фреонкой/азотом потребуется большее напряжение. Так что +100 мВ вполне разумная цифра, превращающая N770 в настоящую Lightning.
Температура графического ядра в зависимости от частоты GPU.
Температура графического ядра напрямую зависит от нескольких условий. Во-первых, большую роль играет эффективность системы охлаждения и ее настройки. Во-вторых, не менее важно напряжение.

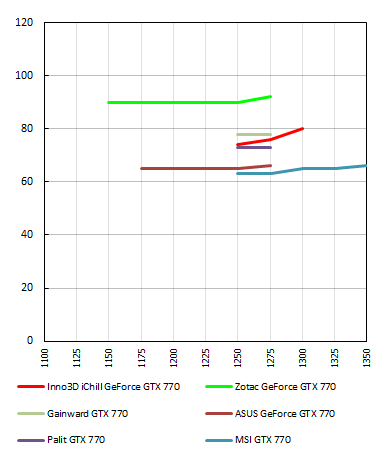

Температура VRM в зависимости от частоты GPU.
реклама
Силовая часть – важная подсистема любой видеокарты. Если не следить за ее температурой, то срок службы устройства сильно сокращается. Максимальные температуры зависят от многих факторов, таких как: эффективность и скорость вентиляторов, расчетная максимальная температура мосфетов.
И чем качественнее сделана силовая часть, тем большие температуры без ухудшения КПД она может выдержать. Здесь можно порекомендовать ориентироваться на порог в 80°C для открытого стенда. Все, что выше этой отметки – потенциально должно перегреться в плохо проветриваемом корпусе, либо система охлаждения будет чрезмерно сильно шуметь.
Обороты вентилятора/ов в зависимости от частоты графического ядра.

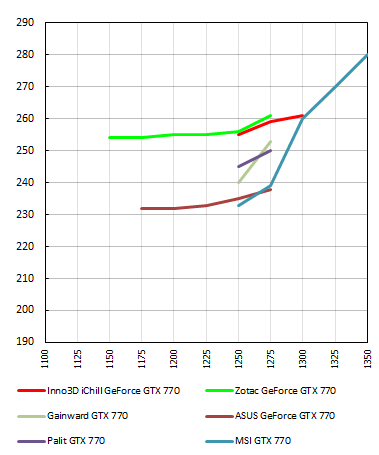

Энергопотребление в зависимости от разгона.
Даже небольшое повышение напряжения вызывает резкий рост энергопотребления. Но программный вольтмод сделал свое дело, обеспечив дополнительные 75 МГц ценой в 40-45 Вт. Стоит ли поднимать vGPU для них – решайте сами. Подопытная видеокарта крутила тест Heaven час без каких-либо срабатываний защит и перегрева.
Результаты разгона
MSI N770GTX Lightning
|
|
|
|
|
|
Power Target |
|
|
|
|
|
Temp Target |
|
|
|
|
|
GPU Clock offset |
|
|
|
|
|
Напряжение (среднее), мультиметр, В |
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
Энергопотребление, Вт* |
|
|
|
|
|
Заключение
Компания MSI, как ни странно, стала заложником положения, которое обязывало ее выполнять требования NVIDIA. Поэтому дать что-то большее, чем +37 мВ из коробки, она не может.
К счастью, решение этой проблемы находится в наших руках. Вас никто не ограничивает в программном управлении напряжением в разумных пределах, а второй LN BIOS превращает видеокарту в отличного кандидата для разгона под азотом. Раздосадовали меня лишь вентиляторы MSI, которые постоянно преподносят сюрпризы. С ними пора что-то делать, пусть тембр голоса у них нормальный, но уровень шума все же высоковат. Да и с качеством бывают проблемы. Впрочем, вопрос качества – тема отдельного разговора, промахи бывают у каждого производителя.
В остальном благодаря дотошным энтузиастам и общему интересу к серии Lightning графический ускоритель легко разблокируется, не сдерживая пользователя в разгоне – это и является характерной чертой модельного ряда Lightning.
P.S. На «воде» MSI N770GTX Lightning смогла стабильно работать на 1400 МГц при 1.32 В.
Выражаем благодарность за помощь в подготовке материала:
- Компании MSI за предоставленную на тестирование видеокарту MSI N770GTX Lightning и комплектацию стенда;
- А также лично donnerjack.
