Дизайн и особенности платы

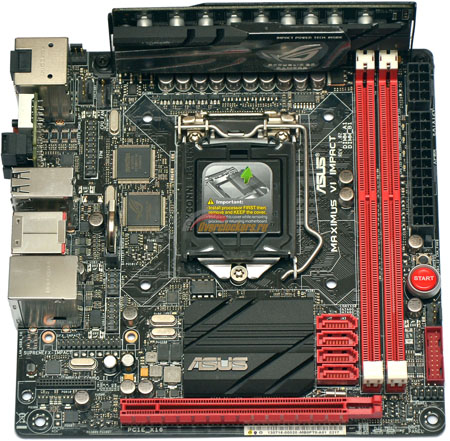

Как уже упоминалось выше, ASUS Maximus VI Impact выполнена в размерах форм-фактора Mini-ITX (170х170 мм).
По компоновке материнская плата близка к своей предшественнице – P8Z77-I DELUXE.
В центре платы расположен процессорный разъем, вокруг которого разместилось все остальное: снизу набор системной логики и порт PCI-E X16, слева I/O панель, сверху преобразователи питания процессора и оперативной памяти, справа слоты оперативной памяти. Интересно, что преобразователь питания CPU выполнен на отдельной плате, как и в случае с P8Z77-I DELUXE.
реклама

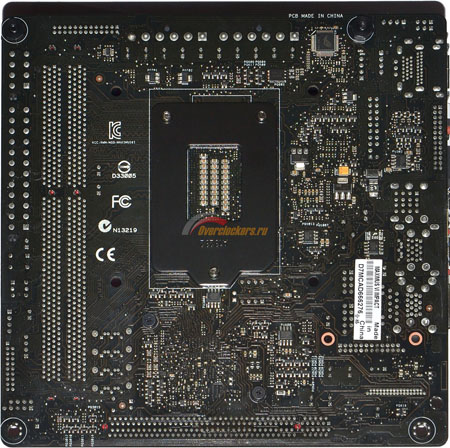

С обратной стороны платы ничего интересного нет, можно отметить лишь крепление радиаторов: для набора системной логики оно винтовое, а радиатор преобразователя питания и вовсе крепится при помощи болтов с гайками.
Под DDR3 память распаяно два слота, которые оборудованы защелками только снизу:
Не слишком удачное решение, доступ к слотам оперативной памяти перекрывается при установленной в систему видеокарте. Но в форм-факторе Mini-ITX сделать иначе проблематично, ведь сверху места для защелок нет, поскольку там расположена плата с преобразователями питания.
Производителем заявлены режимы работы DDR3 1333 / 1600 / 1800 (разгон) / 1866 (разгон) / 2000 (разгон) / 2133 (разгон) / 2200 (разгон) / 2400 (разгон) / 2500 (разгон) / 2600 (разгон) /2666 (разгон) / 2800 (разгон) / 2933 (разгон) / 3000 (разгон) МГц. Список частот, доступный в BIOS материнской платы: 800, 1066, 1333, 1400, 1600, 1800, 1866, 2000, 2133, 2200, 2400, 2600, 2666, 2800, 2933, 3000, 3200 МГц. Все, как у серьезных полноразмерных решений. А максимальный объем памяти в 16 Гбайт говорит о поддержке платой модулей памяти объемом 8 Гбайт.
При использовании одной планки памяти производитель рекомендует задействовать первый слот, а не второй, как это часто рекомендуется для полноразмерных плат. Частично это может негативно сказаться на совместимости Maximus VI Impact с системами охлаждения процессора. Рядом со слотами нет привычной по другим платам ASUS кнопки MemOK!, куда бы ее могли перенести? А чего мелочиться, сразу на I/O панель:
реклама

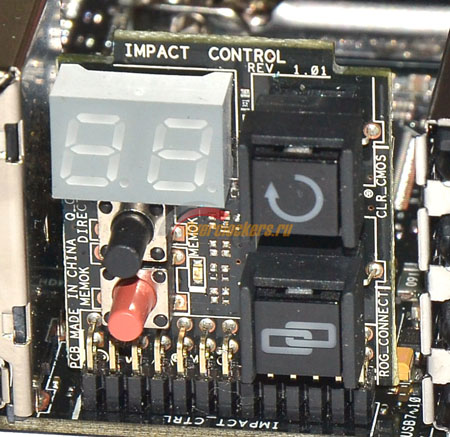

Как видно по фотографии выше, на I/O панели есть отдельная плата. Здесь помимо кнопки MemOK! расположилась кнопка DirectKey, позволяющая системе включиться с последующим входом в UEFI, кнопки ROG Connect и USB BIOS Flashback, и индикатор POST-кодов. Вот таким вот оригинальным образом в ASUS решили нехватку места на плате при стремлении сохранить функциональность серии ROG.

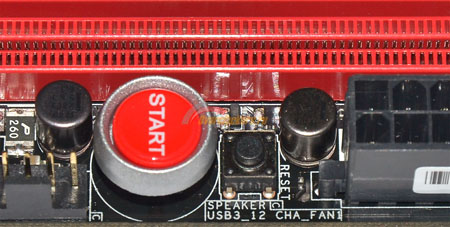

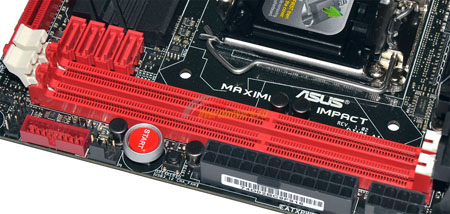

Если приглянуться к самой плате внимательнее, то всплывает еще несколько фишек. В частности, у слотов оперативной памяти расположены кнопки включения/перезагрузки системы:
В верхнем левом углу платы расположились два джампера:
Один из переключателей отвечает за включение режима FAST BOOT, способствующего ускорению загрузки системы, второй ответственен за включение режима LN2 Mode, предназначенного для экстремального разгона. Да, несмотря на миниатюрность, материнскую плату действительно можно использовать и для экстрима, что, к примеру, доказывает установленный именно на Maximus VI Impact рекорд по разгону оперативной памяти.

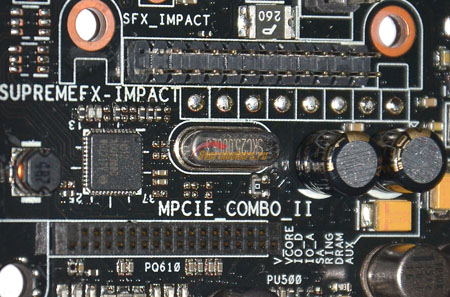

Пространство слева внизу платы весьма насыщенно:
Здесь расположились разъемы для подключения звуковой карты и модуля mPCIe Combo II, а также точки для замера основных напряжений системы. Правда, интересно, кто этими точками решит воспользоваться, с учетом того, что они расположены не вдоль края платы и труднодоступны (практически недоступны), когда в системе установлена видеокарта или любой из подключаемых к близлежащим разъемам модулей.

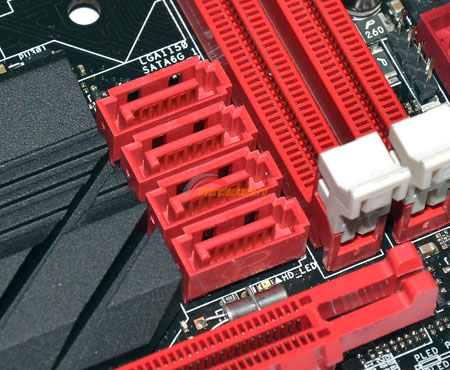

Помимо неудобного расположения точек замера напряжений, не лучшее место выбрано и для портов SATA:
Справа вплотную к ним расположены слоты оперативной памяти, слева радиатор системной логики Intel Z87, снизу графический порт. В итоге SATA порты находятся как бы в углублении по высоте, что еще больше усложняет доступ к ним. С другой стороны, а куда их еще переместить-то? Аналогичная компоновка была и в случае с P8Z77-I DELUXE. Что касается самих портов, то все четыре поддерживают стандарт SATA 6 Гбит/с и обеспечены набором системной логики. Сторонние контроллеры не используются.
За сеть отвечает контроллер Intel I217-V:

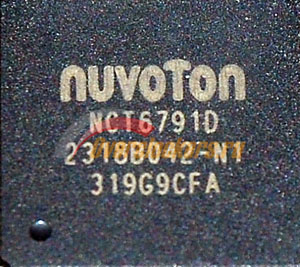

В качестве Multi-IO используется микросхема Nuvoton NCT6791D.
реклама

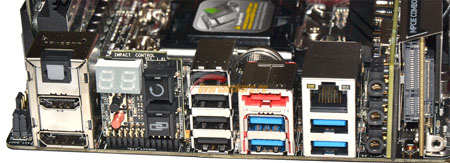

На задней панели ASUS Maximus VI Impact расположены:
- Модуль mPCIe Combo II;
- Одна кнопка USB BIOS Flashback;
- Одна кнопка ASUS ROG Connect;
- Одна кнопка MemOK!;
- Одна кнопка DirectKey;
- Четыре USB 2.0;
- Четыре USB 3.0;
- Один eSATA;
- Один DisplayPort;
- Один HDMI;
- Один разъем LAN;
- Оптический выход S/PDIF;
- Три аудиоразъема 3.5-мм mini-jack.
Кому-то из пользователей может не понравиться отсутствие разъема DVI, но в остальном конфигурация I/O панели сбалансирована, есть и eSATA, и USB порты в сумме восемь штук.
