Обзор и тестирование материнской платы ASUS Maximus VI Impact (страница 4)

Управление вентиляторами

В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения крыльчаток вентиляторов.

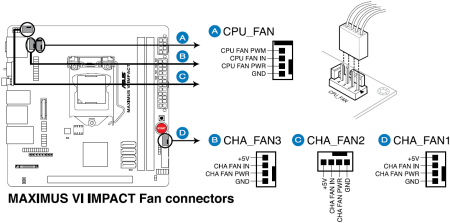

Расположение разъемов для подключения вентиляторов на Maximus VI Impact:

В сумме у модели ASUS четыре разъема, что для форм-фактора Mini-ITX неплохо, у предшественницы в виде P8Z77-I DELUXE таких разъемов было всего два.

Что касается их расположения, то оно не слишком удобно, ибо три разъема из четырех собраны в одном месте, труднодоступном при установленной системе охлаждения процессора.

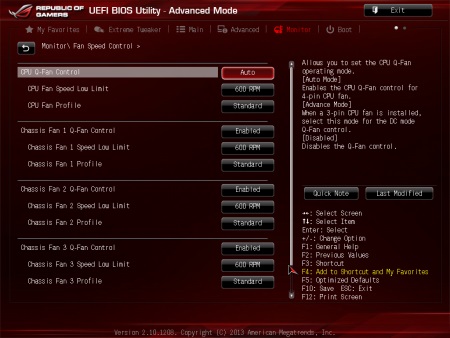

Настройки по управлению оборотами вентиляторов содержатся в разделе UEFI Monitor/Fan Speed Control:

Для каждого из четырех разъемов доступно раздельное управление скоростью вращения.

Для автоматической регулировки оборотов доступны профили Standard/Silent/Turbo, а также ручной режим, где раскрываются дополнительные настройки. В последних задаются значения минимальной и максимальной скорости вращения крыльчаток вентиляторов, температура CPU, при которой они достигаются. В случае с процессорным вентилятором диапазон доступных значений «Duty Cycle» – от 20 до 100% (60% для режима Q-Fan Control «Advanced Mode»), диапазон задаваемых температур ЦП – от 20 до 75 градусов. В случае с CHA_FAN диапазон доступных значений «Duty Cycle» – от 60 до 100%, нижняя планка температуры процессора зафиксирована на 40 градусах, а верхняя регулируется до 75 градусов.

Проверка возможностей регулировки оборотов производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.

Регулировка средствами FAN Xpert 2:

Как и в случае с полноразмерными платами ASUS, возможности регулировки не должны ограничить пользователя при сборке и настройке системы. Если при настройках из UEFI диапазон регулировки не слишком широкий, то при использовании программного обеспечения FAN Xpert 2 в любом из разъемов можно управлять скоростью как 3-pin, так и 4-pin вентиляторов в диапазоне оборотов от максимальных вплоть до полной остановки.

Отмечу небольшое различие по сравнению с полноразмерными платами: на сей раз для 3-pin вентилятора диапазон регулировок процессорного разъема средствами UEFI совпал с диапазоном регулировок разъемов CHA_FAN1-3. Собственно, при одиночном вентиляторе аналогично работают и полноразмерные платы, но у тех есть разъем CPU_OPT, и когда один из процессорных разъемов на полноразмерных платах занят 4-pin вентилятором, расширяется диапазон регулировок для 3-pin вентилятора. А здесь, нет разъема – нет и такого поведения системы.

Технические характеристики

Тестовый стенд

Тестирование материнской платы ASUS Maximus VI Impact проводилось в составе следующей конфигурации:

• Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
• Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
• Термоинтерфейс: Prolimatech PK-1;
• Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
• Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
• Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
• Блок питания: Corsair CMPSU-750HX, 750 Ватт;
• Корпус: открытый стенд.
